一：产品概述

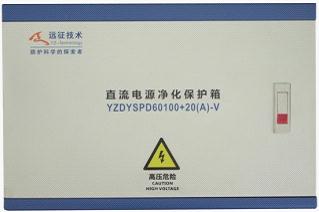

本公司YZDYSPD60100+20(A)-V型直流电源净化保护箱，主要应用于通信基站直流线路的防雷保护。直流电源净化箱的作用是将开关电源输出的直流电再次进行滤波和净化，确保雷电流的残波不会对BTS等设备产生干扰，造成误码或直流设备损坏断站情况。

二：工作原理

由于开关电源以及直流电源正极接至接地网的缘故，雷电流将通过这些通道进入通信设备。在该通道加装“雷电流高频抑制器”，其一是阻断雷电流侵入（高阻抗阻断和差模抑制），其二是滤掉其他杂波，提高直流电源品质。当有雷电流时，抑制器呈高阻抗状态，抑制高频脉冲浪涌电压通过，有效阻断雷电流的传播，保护了直流通信设备。

                                         （直流电源净化保护箱原理图）

三：技术参数
