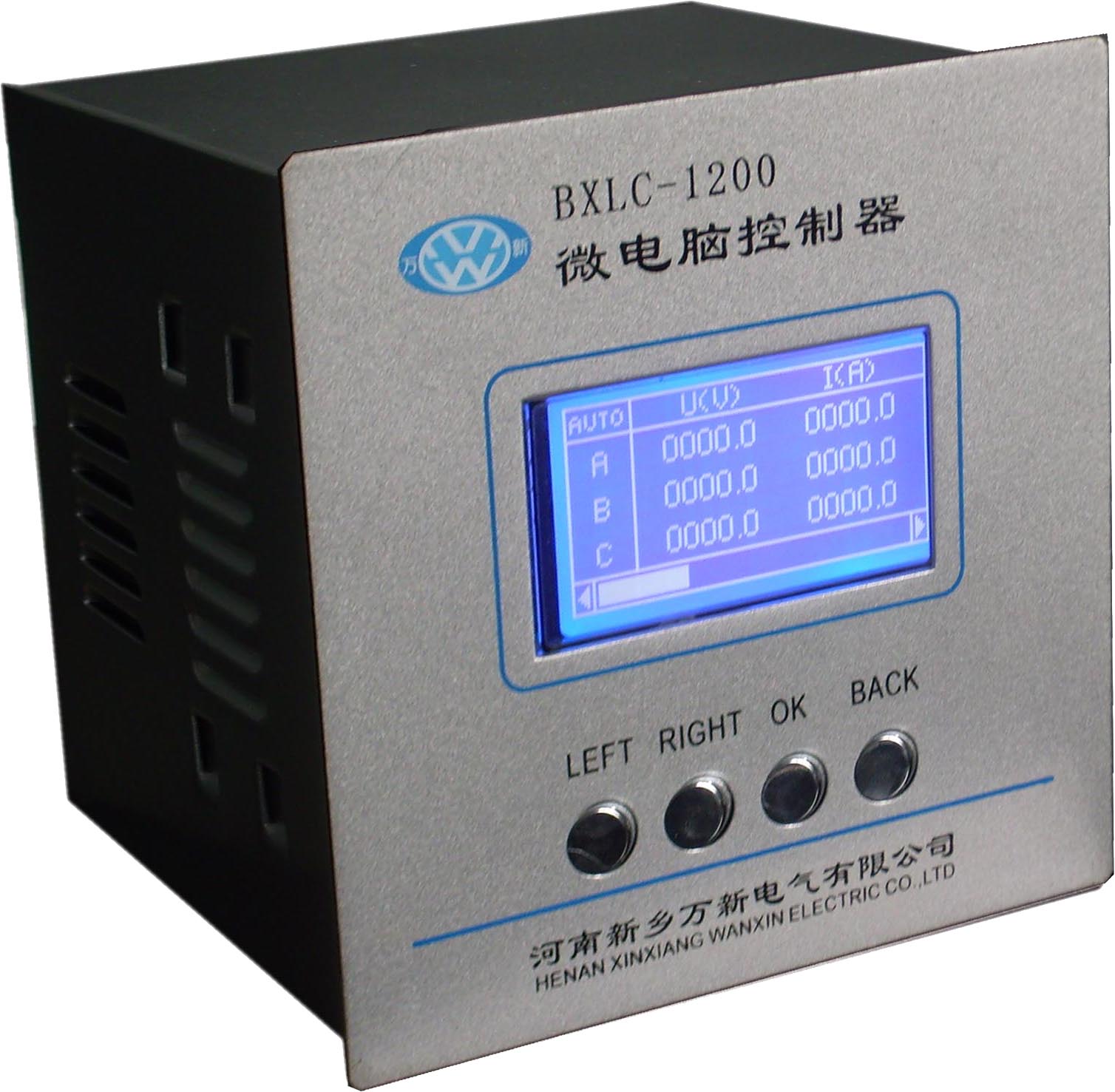

参数

含义

取值范围

备注

CT

电流变比

1-9999

电流互感器变比，例如电流互感器变比为1000A:5A，CT设置为200。默认值=40

PT

电压变比

1-10

例如PT=3表示电压等级为220*3=660V。默认值=1

UL

电压下限

0-100%

欠压点，控制器电压基准为220V*PT（相电压），当电网电压与电压基准的比值百分比低于此值时报警并切除所有已投电容直至报警解除．

UH

电压上限

0-200%

过压点，控制器电压基准为220V*PT（相电压），当电网电压与电压基准的比值百分比当电网电压高于上限时控制器切除所有已投电容．

HV

谐波越限保护

0-99%

电压谐波总畸变率上限，当电网含谐波超过门限时报警并切除所有已投电容直至报警解除。

CSL

目标功率因数下限

0.85L-1.00-0.85C

补偿目标，当系统功率因数补偿到上限与下限之间时无论系统所缺无功多少不再进行投切动作．当低于下限时进行投动作，高于上限时进行切动作．如果上限和下限为同一个值，可视为只有一个目标功率因数．下限的设定值不能高于上限．单位L表示感性，C表示容性。容性值大于感性值。默认值=1.00

CSH

目标功率因数上限

0.85L-1.00-0.85C

TD

投切延时

(1-9999)*20ms

投切的延时时间，以20ms为基准单位，实际投切延时为设定值×20ms。例如设定为10时，投切延时为10×20ms=200ms。默认值=1

MT

电容回差

0.5-1.0

例如MT=0.8表示某路所设容值为100Kvar,系统把此路电容当作100Kvar×0.8=80Kvar进行操作．单位C表示实际电容值。默认值=1.0.（此参数一般只针对一路，主要针对系统选择最佳投切组合的最后一路，属于精补参数）

BT

波特率

1200-9600bps

与上位机通讯的传输速率，与上位机保持一致。默认值=9600

ID

机器地址

1-99

由上位机寻址的唯一确认编号，同一网内终端控制器不能设置相同编号。默认值=0

LUG

共补电容数

0-16

受投切模式限制，

a)共分模式时：共补电容组数，有公式(LUG+LUF*3)<=16，此值受LUG影响。

b)滤波/循环模式时：不可更改。

LUF

分补电容数

0-5

受投切模式限制，

a)循环模式时：分补电容组数，有公式(LUG+LUF*3)<=16，此值受LUF影响。

b)滤波/循环模式时：不可更改。

C01-C16

电容值

0-999

实际投入电网容值
