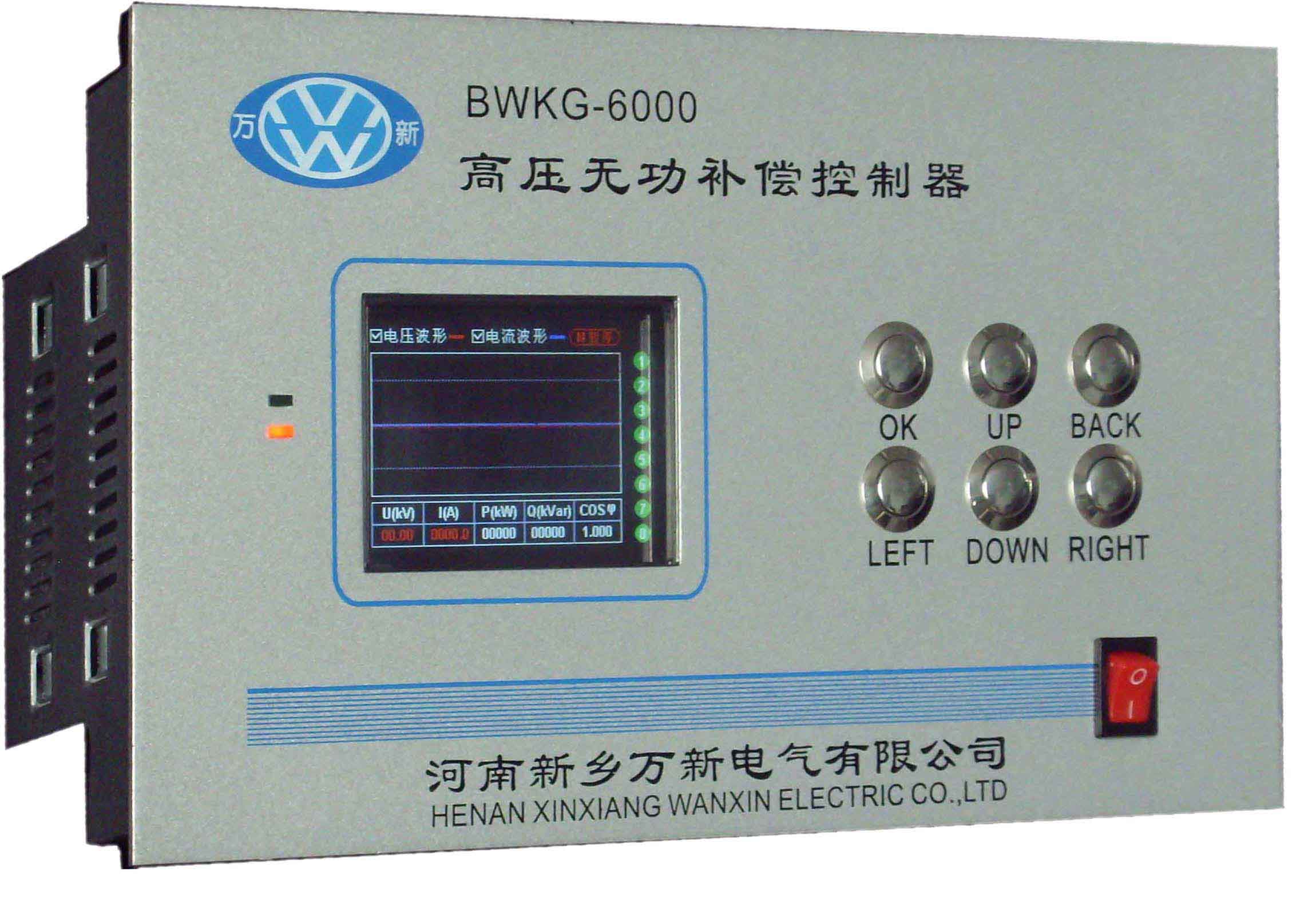

BWKG-6000系列高压无功补偿控制器是全新一代高压智能无功补偿控制器，采用了彩色全中文液晶显示，人机友好界面，谐波检测功能完善，不但有各次谐波的电压电流畸变率，同时显示对应各次谐波的柱状图，可更直观的观察到电网谐波状态。强大的数据存储功能，提供了故障查询的数据支持，支持按年，月，日,小时查看各电网参数（无功功率，功率因数，电压，电流，有功功率，视在功率，谐波畸变率）的最大值，最小值，以及在时间段内的波形趋势图。本控制器具有各种保护功能，如过压，欠压，过流，欠流，谐波，拒投，拒切等等，并且带开入量保护等。

BWKG-6000无功补偿控制器采用32位ARM微处理器芯片、多任务操作系统内核。海量存储，交流采样技术、LCD中文显示，四象限分析等技术，实现了实时数据采集、通讯、历史数据存储、故障报警、电网谐波分析、无功补偿等功能，可以控制多达16路电容组、16路开关量监测，可以直接连接电脑进行联机操作。

主要应用于高压配电网，监测配电变压器、配电线路运行状态和补偿电网无功，根据无功功率大小，功率因数和电压范围，自动控制电容器投切进行补偿，有效地提高供电电压质量、提高配电网络的安全稳定及经济运行水平。

该产品是与机械产品的完美结合，有效的延长了机械产品的使用寿命，产品通过了电力工业部无功补偿成套装置质量检测中心的检验。

1.2功能特点

1.2.1可靠性极高，确保安全

◆    在正常工作时，CPU作为主控计算机，是整个控制电路的核心，实现采样的数据计算，逻辑控制，接收信号并进行控制计算、显示发。

◆    所有的对外接线端子均可承受上千伏的电压冲击而不影响正常工作，电路具有极高的抗干扰能力。

◆    优越的“软件电子狗”电路和容错技术，可以自动发现程序运行错误并瞬间复位计算机，杜绝了“死机”现象，因此本产品没有“复位”键。

◆    独有的“硬件电路故障保护电路”，确保控制器内任意电路损坏后或“死机”瞬间都不会引发输出误动作，保证了本产品有朝一日损坏后不会成为定时炸弹。

1.2.2自动化程度高，操作方便

◆    “傻瓜机”的设计风格，简单、实用的个性。自动运行时完全不需人为干预，出现问题时自动退出故障设备。

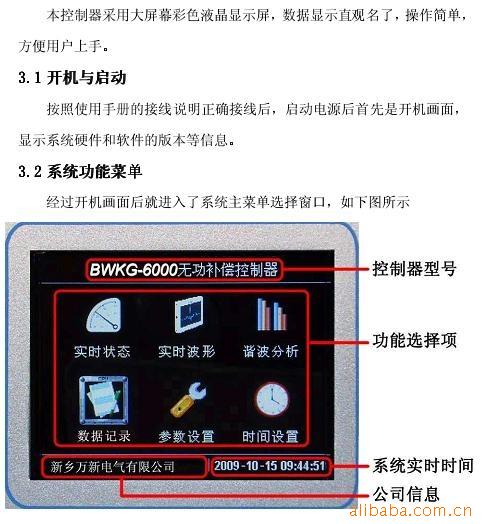

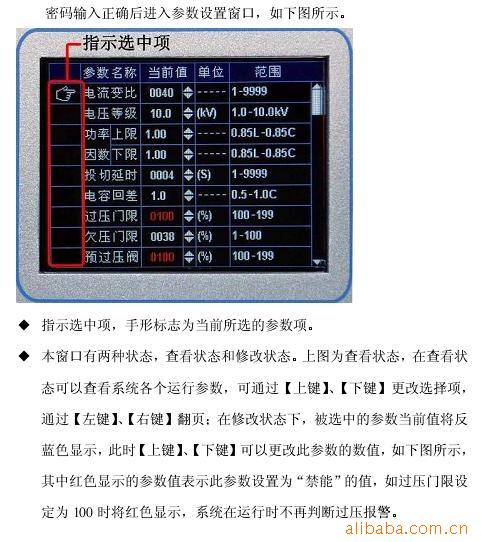

◆    大屏幕液晶显示器、中文显示、图形界面和菜单操作和设置，还有方便用户使用的快捷键。设置的参数永久保存，不受停电影响。

1.2.3通用面广，适应性强

◆    既可以控制等容量电容器又可控制不等容量电容器或者等容和差容混合情况。

◆    根据用户类型的不同，既可以仅控制无功，也可兼顾电压和功率因数的原则进行电压无功的综合控制。

◆    具有供值班员使用的运行设置和供安装维护人员使用的调试设置。用户无需提供变电站设备参数和运行情况。

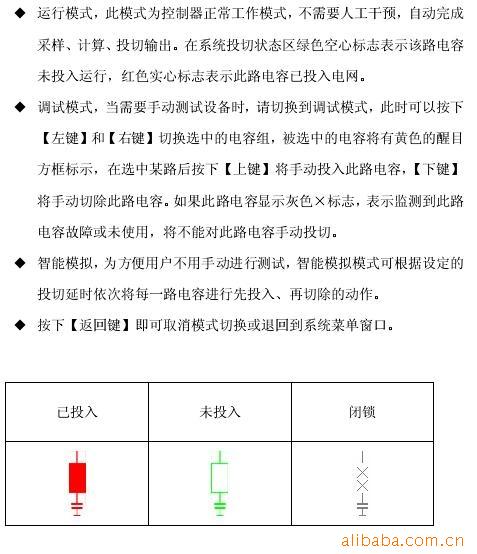

◆    具有自动控制、手动操作和智能模拟等多种工作方式。

◆    具有标准工业RS/485通信接口。

1.2.4电容控制算法先进

◆    对同容量电容，按无功容量决定投切，按动作次数的多少选取电容实行均衡投切。

◆    对不同容量电容，按无功量大小自动选择匹配电容逐个投入和切除并兼顾动作次数，不会出现投切振荡。

◆    对既有不同容量电容，又有等容量电容情况，可先按无功量大小自动选择匹配电容容量，再根据动作次数对等容电容实行均衡投切。

◆    可以实现电容组合投切，以最少的电容组数实现最佳的电容控制。例如三组电容可产生七种电容量。控制更精确，无功补偿一次到位。减少成套装置的成本和空间。对电容容量比值关系无限制。

◆    可以按照任意指定次序对等容或不等容电容进行投切。

◆    可任意撤出停运的电容而不影响控制。

◆    可定义输出通道为电容控制或电抗器控制，电容、电抗器投切不碰面。

1.2.5保护和故障诊断

◆    能抵抗严重的谐波干扰，不会出现控制电压误判并引起误动作。

◆    具有动态自检功能，控制器内部控制参数出错以及非严重性故障均可报警并闭锁。

◆    当出现电网电压过高或过低时，自动切除电容后报警并闭锁，故障消失后可自动恢复工作。

◆    装置具备上电保护、掉电保护、过压保护、欠压保护、欠流保护、过流保护等多种保护功能。

1.2.6显示功能

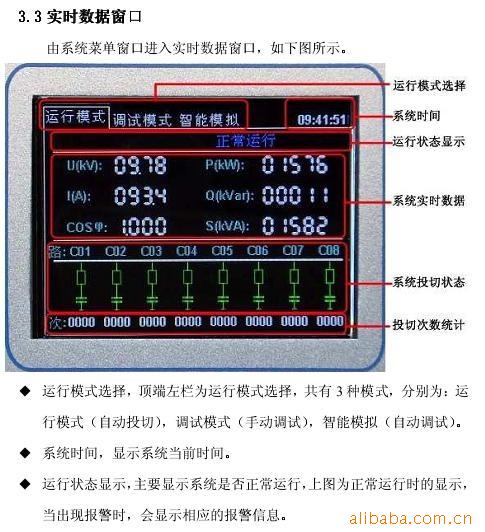

◆    可分别显示网线的电压、电流、功率因数、无功功率、有功功率、谐波。

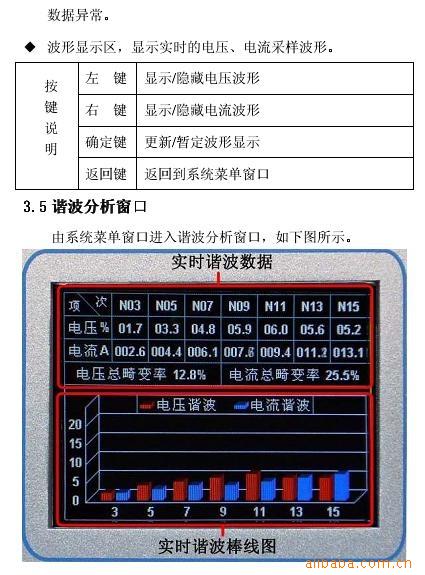

◆    可分别显示网线的电压、各次谐波含量和谐波畸变率，用户端可以方便的分析和了解补偿后的电网的质量状态。

◆    屏幕汉字提示将执行的投切动作。

◆    显示控制器控制方式、电容器运行状态和可投入运行的电容器组。

◆    显示各电容组的通断状态。

◆    显示日期、时间。

◆    在自动方式控制时，预先显示控制动作名称，稍后再实际输出动作，提高运行安全性。

◆    在提示方式控制时，能明确提示各电容的投、切，特别适合试运行期使用和对自动控制有顾虑的用户。

◆    出现异常情况时，能明确提示故障名称，不用临时查找说明书，以便及时处理故障。

1.2.7安装维护方便

◆    系统测试功能可现场观测所有外部接入信号和通断输出接点，方便快速地安装调试。

◆    增益调节功能可使维护人员在控制器面板上用按键直接修正显示精度。

◆    通用的电路板和模块化设计，进出口端子输出，先进的可编程序器件易于维护升级。

1.2.8催款功能

◆    对信誉低的用户可使用催款功能，在到达规定的运行日期后，自动启动催款功能，停止控制器的工作。用户必须得到生产厂家的解除码，自行恢复控制器工作。可协助你要回欠款。

1.2.9事件记录

◆    各组电容的投入、切除动作以及日期、时间。

◆    可记录多个事件，记录的内容不受停电影响，便于追忆运行和故障情况

◆    各种异常报警事件以及日期、时间。

1.3技术参数
