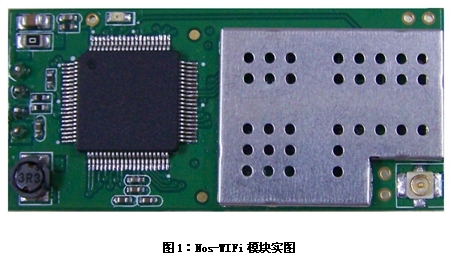

1. 功能概述

项目

指标

模块

串口电平

TTL/RS232/485

连接器

插针（8PIN，兼容以前的4PIN连接），具有防插反设计

1 - VCC （IN），2 - GND （OUT）

3 - TX（IN），4 - RX（OUT）

5 - RST（IN），6 – READY（OUT）

7 - LED1（OUT），8 - LED2（OUT）

指示灯

连接状态，板上显示，同时输出信号到外部接口READY

无线传输状态，板上显示，同时输出信号到外部接口LED1

状态1，板上显示，同时输出信号到外部接口LED2

状态2，板上显示

状态3，板上显示

天线

内置天线/陶瓷天线/外接天线，实现不改硬件切换

体积

60x21x10mm（较小）

功耗

温度范围

0~70 degC

供电

+3.3V +/-10%

转接板

串口电平

RS232

串口接口类型

DB9（Female）

连接器

8针插座

引脚定义同模块连接器

指示灯

1 － 电源

2 － 串口TX

3 － 串口RX

4 － 模块连接状态，连接到READY引脚

5 － 无线传输状态，连接到LED1引脚

6 － 状态1，连接到LED2引脚

复位按键

连接到RST引脚

电源接口

Jack

USB

其它

与模块实现方便、可靠连接，

项目

指标

无线功能

协议标准

802.11b/bg

网络类型

Infra/adhoc/private

安全认证

OPEN/WEP64/WEP128/CCMP/TKIP/WPI

OPEN/SHAREKEY/WPA/WPA2/WAI

节能

打开/关闭RF

网络功能

传输层协议

TCP/IP/UDP/ARP/ICMP/DHCP

应用层协议

HTTP（Server，仅用于远程WEB配置功能）

DNS（Client）

用户接口功能

串口波特率

1200bps~115200bps

串口传输模式

命令模式：

透明模式：时间/长度（可设置）触发，特殊字符（可设置）退出

控制协议

AT+
