一、概述

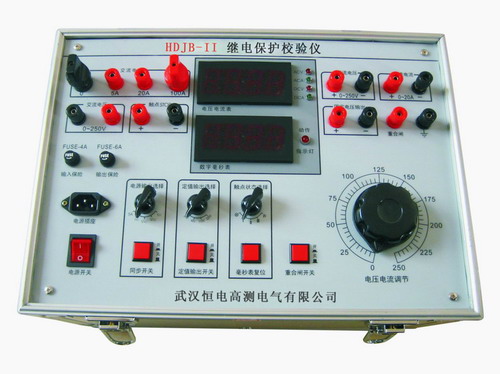

HDJB-Ⅱ型继电保护校验仪是在原基础上开发成功的新一代校验装置。本仪器内部的交直流电压、电流源采用了最新的电源技术，为现场人员将电源仪器技术用于其它实验提供了便利，本仪器实现简化操作的前提下，增加仪器的功能，能对各种常见的继电器进行各项校验且面板布置精巧，让操作者操作简便，一目了然，因而迎得了广大用户的一致好评。
二、技术参数
1. 输出特性
交流电流 0～100A/10V 可调
0～20A/35V 可调
0～5A/8V 可调
交流电压 0～250V/4A 可调
直流电流 0～20A/25V 可调
直流电压 0～300V/4A 可调
定值输出直流电压 24V 48V 110V 220V
毫秒表时间：0～99.9999s（可根据用户要求改为999.999s）
分辩率：0.1ms
2. 仪器使用电源：AC220V±5%，50Hz±5%
3. 功能：
本仪器可对下述各种继电器或成组保护进行校验。
(1)量度继电器：包括电流、电压型继电器，可测量其启动值、返回值及其系数。
(2)时间继电器：可测量其启动值，返回值及其动作时间，时间测量误差不大于0.2ms。
(3)中间继电器：各类带启动线圈和保持线圈的中间继电器的校验，能测量启动值、返回值、保持值及动作时间。
(4)重合闸继电器：可进行电容充电试验、充电时间、重合闸时间、中间元件的测试。
(5)差动继电器：可进行直流励磁实验、制动特性实验、伏安特性实验。
(6)其它各种非常见继电器。
|
