本系列电机的外形安装尺寸除了两底脚孔间轴向尺寸“B”之外，符合IEC72国际标准。

本系列电机的性能及技术要求可按照国际电工委员会标准，IEC34-1或西德国家标准DIN57530的要求考核。

本系列电机采用多角形结构，空间利用率高。定子磁轭为叠片式，适用整流器供电，能承受脉动电流与电流急剧变化（负载变化）之工况。磁极安装有精确定位，因而换向良好。

电机绝缘等级为F级，采用可靠绝缘结构及浸渍工序，保证绝缘性能稳定和良好散热。

本系列电机具有体积小，性能好、重量轻、输出功率大、效率高及可靠性高的特点，可以与当今国际先进水平的电机较量。

电动机可用三相全控桥式整流电源，以及不外接平波电抗器而长期工作。额定电压为160V的电机由单相桥式电源供电，此时电枢回路须接入电抗器以抑制脉动电流，其电感值如表中所示。

1．  技术数据表中的数据应按下列使用条件工作：

A． 海拔不超过1000m;

B． 周围空气温度不大于40℃

C． 工作环境不应含有酸性、碱性或其他对绝缘有腐蚀作用的气体；

D．电机为连续工作制（S1）

E． 电机电枢贿赂和励磁回路可由静止整流电源供电，也适应由直流发电机供电。

F． 本系列电机性能均符合国际GB/T755《旋转电机基本技术要求》。

2．  电机标准额定电压为160V，440V。也可根据具体情况派生出220V和400V或其他电压。

3．  电机额定转速有3000、1500、1000、750、600、500、400、300、200r/min共九档。

减小电枢电压为恒功率调速。调速范围见技术数据表。不同调速范围时的负载倍数见附录1.

在额定电压以下用调压调速时为恒转矩。其最低转速均规定为不低于20r/min,此时仍能维持额定转矩，转速平稳。

4．  标准励磁电压为180V，其他励磁电压亦可协商。电动机允许强行励磁，强励电压不得超过500V，电动机运行时励磁电流不得超过额定励磁电流。

为确保励磁系统绝缘的可靠性，在断开励磁回路时，需在励磁绕组两端并联一个释放电阻，以防止自感电势。在标准励磁电压时其值约为七倍励磁绕组电阻（冷态）。励磁电压高于标准电压时，并接释放电阻值可小于七倍，反之大于七倍。

5．  Z4-315、Z4-355、Z4-400、Z4-450四个机座带有补偿绕组。在Z4-250、Z4-280两个机座号中派生带有补偿绕组的电机也是可能的。

6．  电机提供有接地标注的接线柱。

7．  技术数据表内地方效率值为额定功率，额定电压和转速时的效率，它包括励磁损耗，不包括鼓风机损耗。

Ⅳ、结构简介

1．  电机的防护及安装结构形式：

a.       整个系列防护形式均为IP21S；

b.       安装方式符合国际GB/T997规定，本系列具有下列安装形式

2．  冷却方式：

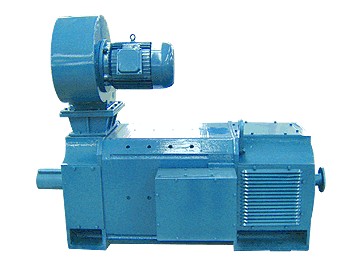

整个电机系列的冷却方式均为他冷、强迫通风，在径向配有骑式鼓风机，独立供电，并附空气过滤器。电机可制成IC-06，IC-17，IC-37三种冷却方式。

a.       Z4-100~Z4-160，其鼓风机装于非传动侧。

b.       Z4-180~Z4-450，其鼓风机装于传动侧。

c.       各种座号所需的冷却风量、风压及风机电动机功率为：（见表1）

以下五种冷却方式也可接受订货，但先要咨询。

a.       中心高100至250机座可制成IC410全封闭自冷式电机。

b.       中心高160至250机座可制成IC05鼓风机装在电机非传动侧的他冷式电机。

c.       中心高100至180机座可制成IC01电机轴上自带风扇的自冷式电机。

d.       中心高160至315机座可制成IC666电机带有独立空/空冷却器的全封闭冷却空气内循环的电机。

e.       中心高160至450机座可制成IC86W电机带有独立空/水冷却器的全封闭电机。

1．  出线盒的位置，从传动侧视之，在机座右侧。根据需要也可装于机座左侧或上方。

2．  电机可配带测速发电机等附件于非传动端。

3．  电机的传动方式为弹性联轴器连接。机组配合须小心对准。

对于径向力的传动方式（皮带或齿轮传动），其允许承受的径向力不应大于下列曲线上的数值（见附录2）

电机造型紧凑、美观。出线盒宽敞，接线和维修方便。

备注：技术数据表中的规格、功率，和弱磁调速范围等仅供参考，为了不断采用新技术，表中的数据会有变动。

订货说明

1．  订货前，请先查阅产品目录，明确所需产品的型号规格等数据。如所需品种、规格与目录中有出入，请即与我厂联系。如有特殊要求，请事先提出具体而明确的要求，与我公司有关部门协商，经同意后签订合同或试制协议。

2．  订货时请注明电机型号、功率、电压、转速、工作制、结构类型、励磁方式、励磁电压、出轴数、出线盒位置、旋转方向以及所需附件，备品名称等。
