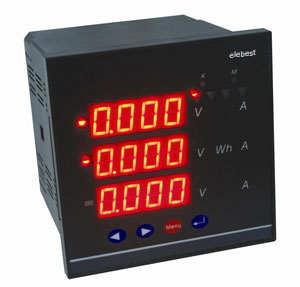

ELD194E-2S4多功能网络电力仪表

贝思特实业（香港）有限公司

产品型号:	ELD194E-2S4
产品价格:	价优
产品品牌:	elebest-贝思特

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：丁工

所在区域：	广东.深圳
办公地址：	深圳龙华大浪(布龙路鹊山)元芬工业区H栋
邮　　编：	518109
电　　话：	0755-81752595
移动电话：	13480823567
传　　真：	0755-81753286
电子邮件：	elebest@126.com

公司主页：	http://www.cnelebest.com

详细描述:

一、概述

ELD194E-2S4多功能网络电力仪表（以下简称仪表）专门针对供配电系统的电力监控需求设计制造。它能高精度的测量所有常用的电力参数，如三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等；长寿命LED显示仪表测量参数和电网系统的运行信息；带有RS485通讯接口，采用MODBUS_RTU通讯规约；仪表面板带有四个编程按键，用户可现场方便的实现显示切换、仪表参数编程设置，具有很强的灵活性。
　　仪表有多种扩展功能模块可供选择：4路模拟量(0～20mA/4～20mA)输出可实现电量的变送输出功能；4路开关量输入和4路开关量输出可实现本地或远程的开关信号监测和控制输出功能（“遥信”和“遥控”功能）。

　　仪表可直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元，模块化的结构设计，用户可根据实际需求选择最为经济的功能配置，具有极高的性能价格比。
　　仪表可广泛应用于能源管理系统、供配电网自动化、小区电力监控、成套设备开关柜等场合，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成与业界不同PLC、工控计算机通讯软件的组网。

二、技术参数

输入	网络		三相三线、三相四线
	电压	额定值	AC 57.7V_、 100V_、 220V_、 380V
		过负载	持续： 1.2倍瞬时： 2倍/30s
		功耗	＜0.5VA(每相)
		阻抗	＞500kΩ
	电流	额定值	AC 1A_、 5A
		过负荷	持续： 1.2倍瞬时： 20倍/1s
		阻抗	＜20mΩ(每相)
	频率		45～65Hz
输出	电能	输出方式	2路集电极开路的光耦脉冲输出
		脉冲常数	有功10000imp/kwh 无功10000imp/kvarh
		起动	在额定电压，参比频率及 COS=1 .0的条件下，负载工作 ? 电流为0.001In时，能起动并连续计量电能
		潜动	当施加115%额定电压，电流回路无电流时，仪表无电能累加及脉冲输出
	通讯	输出方式	RS485
		协议	MODBUS_RTU
		波特率	1200_、 2400_、 4800_、 9600
	模拟量	通道数量	4路
		输出方式	0～20mA_、 4～20mA可编程
		负载能力	≤400Ω
	开关量	通道数量	4路
		输出方式	继电器常开触点输出
		触点容量	AC 240V/1A
	开关量输入		4路无源干接点输入方式
	显示方式		LED显示
测量准确度	电压、电流		± （0.5%FS+1个字）
	有功功率、无功功率、视在功率		± （0.5%FS+1个字）
	频率		±0.1Hz
	功率因数		±0.01PF
	有功电能		±0.5%
	无功电能		±2.0%
电源	范围		AC/DC 85～264V
	功耗		＜5VA
安全	耐压	输入和电源	＞2kV50Hz/1min
		输入和输出	＞1kV50Hz/1min
		输出和电源	＞2kV50Hz/1min
	绝缘电阻		输入、输出、电源、机壳之间＞20MΩ
环境	温度		工作：－10～50℃ 存贮：－25～70℃
	湿度		≤85%RH，不结露，无腐蚀性气体场所
	海拔		≤3000m

三、尺寸

仪表外形	面板尺寸		壳体尺寸			安装开孔尺寸
仪表外形	宽	高	宽	高	深	宽	高
42方形	120	120	110	110	80	112	112
96×96方形	96	96	91	91	100	92	92
