TC-JDY01型组合式机电液气综合实验台-昆山同创 昆山市同创科教设备有限公司


TC-JDY01型组合式机电液气综合实验台-昆山同创

产品型号:
产品价格: 价优
产品品牌: 同创

在线咨询
会员在线咨询,免费获取《电气自动化简讯》双月刊
  联 系 人: 汪志平
所在区域: 江苏.苏州
办公地址: 昆山市永丰余路211号
邮  编: 215300
电  话: 0512-57095996
移动电话: 13270986993
传  真: 0512-57764842
电子邮件: kstc8888@163.com
公司主页: http://www.china-tonc.com/

详细描述:

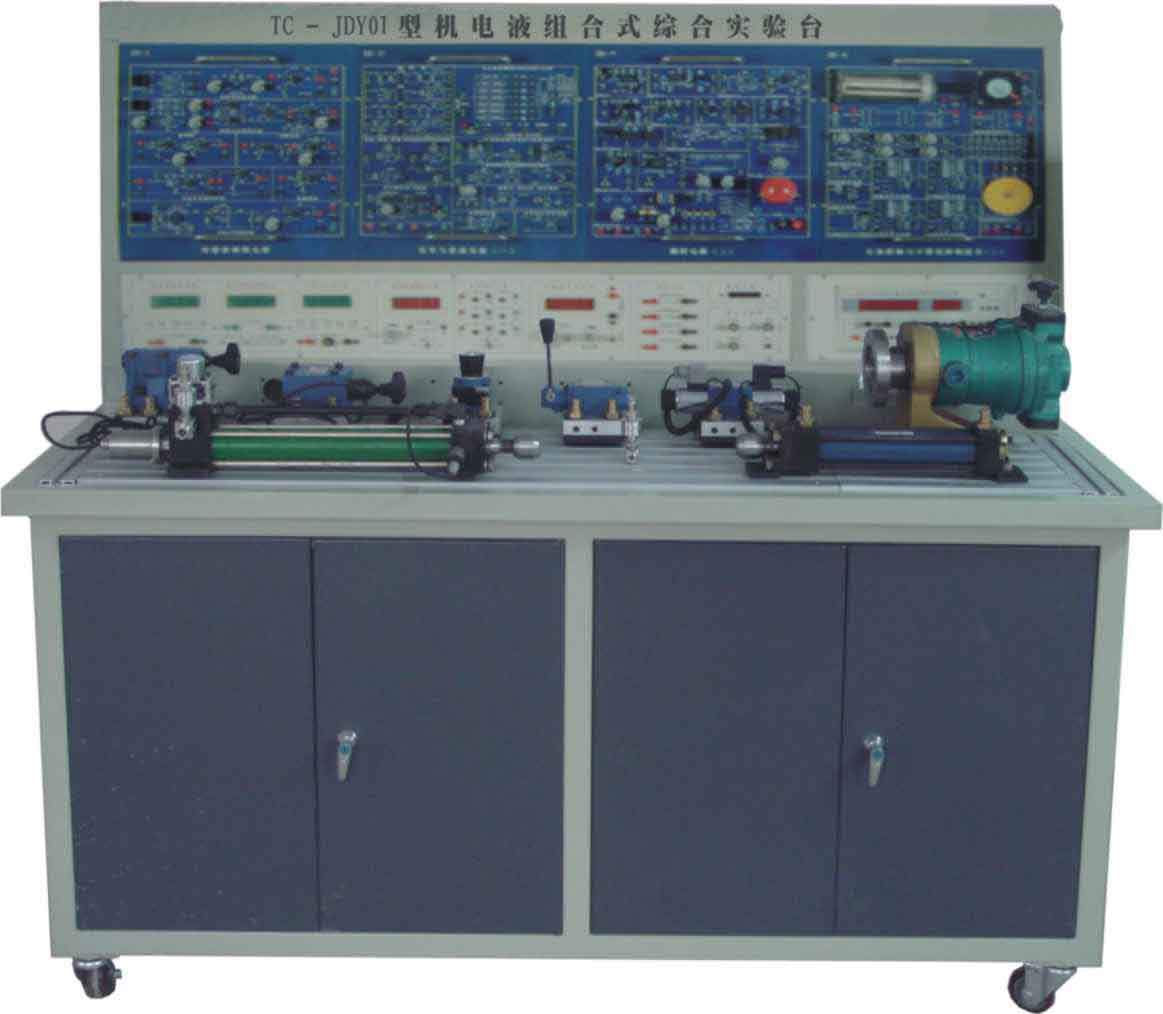

TC-JDY01型组合式机电液气综合实验台
TC-JDY01型组合式机电液气综合实验设备由多个独立的模块组合而成,这些模块既可以独立的进行实验,也可以由几个模块组合成复杂的控制系统进行综合性实验教学。可满足相关机电液类专业的实验教学。同时学生还可以进行扩展性实验,通过任意搭建综合性实验系统来进行课程设计或毕业设计。
     本实验系统可完成的实验教学专业覆盖面广、可扩展实验课程多,也可任意搭建综合性实验系统来适应课程设计或者毕业设计。涉及课程有:《机床电气自动控制》、《可编程控制器原理》、《数控原理》、《液气压传动》等课程。实验系统以学习者为重点,电路自主设计连接、PLC自主编程设计、液气压回路与控制实验自主设计与连接都充分调动了学生的参与性、积极性。模块化的灵活搭配充分体现了本实验系统功能的多样化、操作的简单化、使用的安全化和课程实验多元化,是典型的机电一体化专业实验教学系统。
我公司的组合式机电液综合实验系统以学习者为重点,电路自主设计连接、PLC自主编程设计、液气压回路与控制实验自主设计与连接都充分调动了学生的参与性、积极性。
      模块化的灵活搭配充分体现了本实验系统功能的多样化、操作的简单化、使用的安全化和课程实验多元化,依据高等教育和技能教育的教学大纲和实验纲要,本着不偏离教学纲要、专业覆盖面广、功能全面等的思想而专业设计开发的综合实验系统。
所涉及的模块有:
  模块1、多功能电源板DB-1;
  模块2、继电器应用板DB-2;
  模块3、可编程控制器主机板DB-3;
  模块4、交流电机变频应用板DB-4;
  模块5、传感器应用板DB-5;
  模块6、可编程控制输入板DB-6;
  模块7、PLC工程演示模块DB-7;
  模块8、液压测试仪表显示模块DB-8;
  模块9、固态继电器应用板DB-9;
  模块10、比例放大器模块 DB-10;
  模块11、数控十字滑台 SK-1
可完成的课程实验有:
一、基本电液实验项目:(可任意搭建和组合液压系统实验20余个)
  实验一、一级调压回路;
  实验二、二级调压回路;
  实验三、基本换向阀换向回路;
  实验四、调速回路;
  实验五、基本卸荷回路;
  实验六、减压回路;
  实验七、液压保压回路;
  实验八、液压锁紧回路;
  实验九、液压差动回路;
  实验十、  行程开关控制顺序动作回路;
  实验十一、顺序阀控制顺序回路;
  实验十二、双油缸加载对顶控制回路;
  实验十三、液压延迟控制回路;
  实验十五、液压同步回路;
  实验十六、油缸位移控制实验;
  实验十七、液压回路的往返自动控制;
  实验十八、两级换速控制回路;
  实验十九、多级换速控制回路;
  实验二十、PLC计数计时自动控制液压回路;
  实验二十一、变频容积调速回路实验。
二、基本电气实验项目:(可任意搭建和组合液压系统实验20余个)
  实验一、单作用气缸的换向回路;
  实验二、双作用气缸的换向回路;
  实验三、单作用气缸的速度调节回路实验
  实验四、双作用气缸的速度调节回路;
  实验五、速度换接回路;
  实验六、缓冲回路;
  实验七、互锁回路;
  实验八、过载保护回路;
  实验九、卸荷回路;
  实验十、单缸单往复控制回路
  实验十一、单缸连续往复控制回路;
  实验十二、双缸顺序动作回路;
  实验十三、双缸联动回路;
  实验十四、二次压力控制回路;
  实验十五、高低压转换回路;
  实验十六、计数回路;
  实验十七、延时回路;
  实验十八、逻辑阀的应用回路
  实验十九、双手操作回路;
  实验二十、PLC与气动相结合的控制实验。
三、机电控制实验项目:
  实验一、三相异步电机正反转继电器控制实验;
  实验二、三相异步电机顺序继电器控制实验;
  实验三、三相异步电机能耗制动继电器控制实验;
  实验四、三相异步电机自锁继电器控制实验;
  实验五、三相异步电机的星三角变换启动继电器控制;
  实验六、三相异步电机正反转PLC控制实验;
  实验七、三相异步电机顺序PLC控制实验;
  实验八、三相异步电机能耗制动PLC控制实验;
  实验九、三相异步电机自锁PLC控制实验;
  实验十、三相异步电机的星三角变换启动PLC控制;
  实验十一、数控十字滑台的单坐标速度、位移的控制实验;
  实验十二、数控十字滑台的双坐标速度、位移的控制实验;
  实验十三、数控十字滑台的双坐标绘图控制实验。
四、液压仿真控制系统:
    液压仿真控制软件基于组态王而开发的液压仿真控制系统,包含了20个液压典型回路控制与演示,很形象的把液压油的流动方向、各种液压阀内部阀芯的工作状态、油缸的工作过程和齿轮泵的工作原理等在画面上显示,其中10余种可以直接与硬件相连接,控制硬件系统的工作以及整个工作过程的监控。
五、综合控制类实验:
  1、变频容积调速实验;
  2、数控十字滑台往返定位控制;
  3、PLC对液压系统往返定位控制。

特点:
㈠ 模块化
在对所有的功能进行分析的基础上,对整个系统采用了先进的设计理念—模块化,选择在确保可靠性的前提下,便于功能的组合。
㈡ 综合性
本系统在分析了以往实验室设备分类太细太多,导致实施起来比较分散占地较多的缺点,构建了一个综合的实验平台,可充分进行液压控制系统、气动控制系统,计算机控制系统,以及各类传感器的实验与科学研究,基本上可满足学生所学知识综合运用能力提高的要求。
㈢ 工业化
所选用的元气件(液压、气动、电气)均为当今实际生产过程中所采用的工业级元器件,可使教师和学生真正使用与生产实际相一致的元器件,增加了现实的感性知识,使其所用所学的与当今工业发展水平相一致。
㈣ 标准化
采用标准的元器件和组件,使教师和学生在学习工程中能够充分理解标准化是现代制造业发展的基础和前提。这样可以更新什么都要自己开发的理念。
㈤ 可方便拆装
目前的实验设备大都是能演示不可拆装,现开发的系统具有,可方便地拆装,从而可达到真正培养学生实际动手、大胆实践和创新能力的目的。
㈥ 开放型
  系统中所有的软件和装置都对教师和学生进行开放,可使学生从事科学研究,同时可使学生进行创新性设计。
三、系统配置
1、电、液、总体化
该系统由主工作台、辅助工作台、计算机控制系统、实验网板四个部分组成,可同时完成电气控制系统、液压控制系统、气动控制系统和计算机控制系统的实验和科学研究工作。
㈠ 主工作台可完成液压控制以及计算机控制系统实验。
㈡ 辅助工作台可完成液压控制,电气控制的系统实验。
㈢ 实验网板可完成液压电器系统的实验。
本实验装置的特点就是可以进行强电—弱电组合,强电-机械装置组合,强电-弱电—机械装置组合,电控—液(气)压组合,把测量、传感器有机结合在一体。适合机电一体化专业实验教学、也适合机械制造及自动化专业和工业自动化控制专业实验教学,密切结合课程,有技术层次,组合性强,美观、使用安全。因为设备按工业级元件配置且具有较高的技术含量,有条件的用户可用该设备进行工程培训、仿真。
(1)       以上板块均可根具实际情况自由组合,进行有特色的实验室建设。本中心可根据用户要求进行专门设计、制造所需产品;
(2)       本中心负责产品发货的包装、搬运;
本中心负责产品到货的安装、调试、人员培训。
