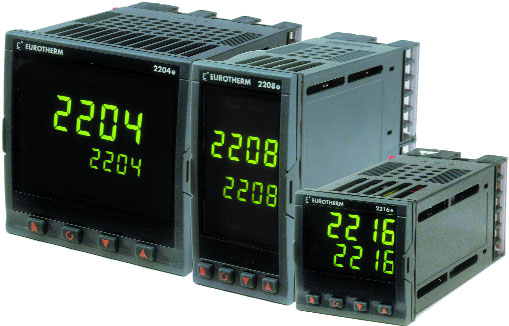

2200系列回路调节器

2200系列是带有自整定功能的PID高精度温度控制器。

　

通过模块组合可实现两个控制输出，两个报警及一个通讯口。

　

基本单元还包括两个逻辑输入，通过软件设置可定义其功能。

　

在2204中还可安装10A大电流继电器输出模块。

　

主要特点：

• 具有可定义的多种输入类型，包括热电偶，Pt100型铂热电阻和高标准过程输入。

• 控制回路均可被定义为PID，On/Off 开关量或阀位。

• PID控制输出可用于继电器、逻辑、双向可控硅或直流等输出，此时，阀位输出应是继电器控制量，双向可控硅触发脉冲或逻辑量。

• 自整定和PID增益表功能可以和过程最优简化调试、优化过程。

• 开放的通讯功能，可以使用的通讯协议有：Modbus, EI-Bisynch.

• 控制器组态可通过前面板操作界面实现，也可使用组态软件包（iTools）来实现。该软件包可运行于Windows95, 或NT操作系统。

　

　

　

尺寸描述：

后部终端连接：



订货资讯：

2200系列仪表为模块化结构，可以达到4路输出和一路通讯。

标准配置还包括2路逻辑输入（2216只能有3路输出，并且没有逻辑输入）。

对于2204型仪表还可选配一个10A加热输出。

一般只需订购硬件的要求。完整的硬件代码将帮助你配置2200。

　

//

型号	功能	电源电压	输出1	输出2	输出AA	输出3（2216无此）	10A输出	通讯	手册
2216	CC:PID控制	VH: 85-264Vac	XX:无安装	XX:无安装	XX:无安装		XX:无	2XX:无安装	XXX:无
2208	NF:开/关控制		继电器：2-脚	继电器：2-脚	RF:已安装但没设置		R5: 已安装但没设置	Modbus协议：	ENG:英语
2204	VC:阀门控制		R1:已安装但没设置	R1:已安装但没设置	RH:PID加热输出		RH: :PID加热输出	2YM:2线制RS485	FRA:法语
			RH:PID加热输出	RC:PID制冷输出	RC:PID制冷输出			2FM:4线制RS485	ITA:意大利语
			RU:阀门上升输出	RW:阀门下降输出	FH:上限报警3或4			2AM:RS232	GER:德语
			FH:上限报警1	FH:上限报警2	FL:下限报警3或4			EI-Bisynch协议：
			FL:下限报警1	FL:下限报警2	DB:偏差带报警3或4			2YE:2线制RS485
			DB:偏差带报警1	DB:偏差带报警2	DL:下偏差报警3或4			2FE:4线制RS485
			DL:下偏差报警1	DL:下偏差报警2	DH:上偏差报警3或4

-->
