品牌：

安科瑞Acrel





型号：

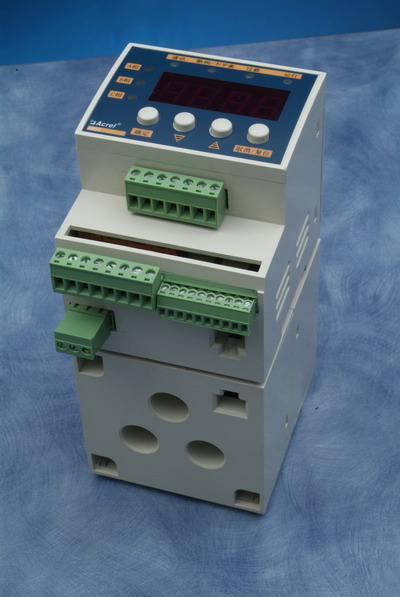

电动机保护器ARD3-25/C+90L

智能马达保护装置ARD3-25/C+90L

智能马达控制器ARD3-25/C+90L

线路过负荷监控仪表ARD3-25/C+90L

ARD电动机保护器所有型号如下：

ARD2-6.3/C

ARD2-25/C

ARD2-100/C

ARD2-250/C

ARD2-800/C

可选功能：

Q——远程起动

B——报警

C——RS485通讯

L——漏电保护

M——4-20mA模拟量

K——4路开关量输入

S——SOE事件记录



ARD2F-6.3/C+90FL

ARD2F-25/C+90FL

ARD2F-100/C+90FL

ARD2F-250/C+90FL

ARD2F-800/C+90FL

可选功能：

Q——起动控制（包括K）

J——报警

C——RS485通讯

L——漏电保护

M——4-20mA模拟量

K——开关量输入

SR——SOE事件记录

T——温度保护

U——电压功能



ARD3-6.3/C+90L

ARD3-25/C+90L

ARD3-100/C+90L

ARD3-250/C+90L

ARD3-800/C+90L

可选功能：

L——接地/漏电保护

C——RS485 /Profibus通讯

M——4-20mA模拟量

U——电压功能(功率、相序)

T——温度保护

90L——液晶分体显示面板（包括连接线1.5米）

SR——SOE事件记录

SU——抗晃电

Ep——电能

Te——时间



概述

ARD2系列智能电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。产品有ARD2简易型系列和ARD3高级型系列两大类。ARD保护器可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。



符合标准

l         GB14048.1-2000低压开关设备和控制设备总则

l         GB14048.4-2003低压开关设备和控制设备 机电式接触器和电动机起动器

l         GB/14048.5-2001低压开关设备和控制设备 控制电路电器和开关元件，第1部分：机电式控制电路电器

l         GB/T17626.4-2006电快速瞬变脉冲群抗扰度试验

l         GB/T17626.5-2006浪涌（冲击）抗扰度试验



适用环境

工作温度：-10℃~+55℃

贮存温度：-20℃~+65℃

相对湿度：5%~95%不结霜

海拔：≤2500m

污染等级：2级

防护等级：IP20

安装类别：III级

运用场合：煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域



产品规格

ARD2系列智能电动机保护器功能

ARD2系列智能电动机保护器（以下简称保护器），采用最新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的过载、断相、不平衡、欠载、接地／漏电、阻塞、外部故障等多种情况进行保护，并设有SOE故障事件记录功能，方便现场维护人员查找故障原因。



ARD2F系列智能电动机保护器（以下简称保护器），采用最新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动超时、过载、堵转、断相、不平衡、欠载、接地/漏电、阻塞、过压、欠压、温度、tE保护等多种情况进行保护，设有SOE故障事件记录功能，方便现场维护人员查找故障原因，并通过LCD中文液晶显示屏、状态指示灯等各种方式，将电机的运行状态清晰、直观地显示出来。适用于煤矿、石化、冶炼、电力、船舶以及民用建筑等领域。该保护器具有RS485远程通讯接口，DC4~20mA模拟量输出，方便与PLC、PC等控制机组成网络系统，实现电动机运行的远程监控。



ARD3智能电动机保护器（以下简称ARD3），适用于额定电压至AC 690V、额定电流至AC 800A、额定频率为50/60Hz的电动机。产品体积小，结构紧凑，安装方便，在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用，提高了控制回路的可靠性和自动化水平。 ARD3采用模块化的产品结构形式，包括主体（保护控制功能模块）、互感器检测模块、远程显示模块。根据需要选配ARD3的功能模块或附件，与接触器、电动机起动器等电器元件构成电动机控制保护单元，有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。
