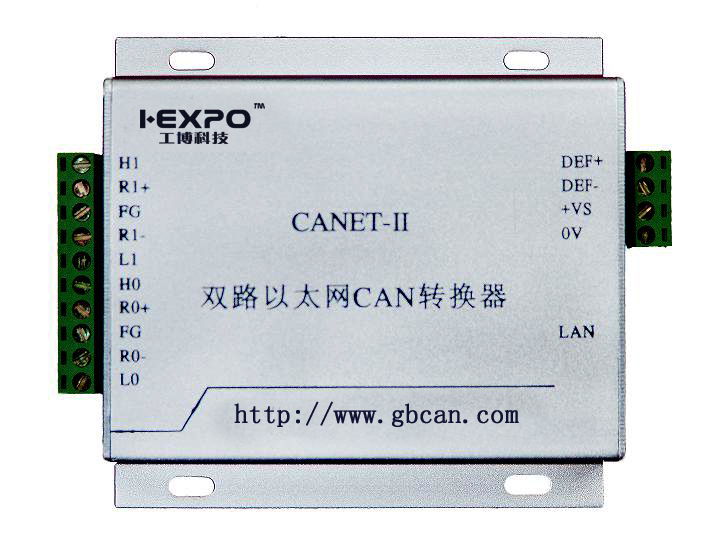

技术手册：CANET-II CAN转以太网适配器

产品概述

    CANET-II 高性能CAN转以太网适配器，集成了两路CAN-bus 接口和EtherNet 接口以及TCP/IP 协议栈，用户利于它可以轻松完成CAN-bus 网络和EtherNet 网络的互连互通，进一步拓展CAN-bus 网络的范围。

     CANET-II CAN转以太网适配器每路CAN通道都集成完全的电气隔离保护、防浪涌保护，抗干扰能力强，是一款性能稳定、通讯可靠的CAN以太网转换器。

    CANET-II适配器的转换效率为3000帧/S（1Mbps扩展帧下测的），适合大部分CAN的低速到高速的应用。

性能指标

    系统性能：32位ARM9处理器，内嵌实时操作系统，更高性能；

    通讯接口：CAN-bus接口采用光电隔离，隔离模块绝缘电压：2500V，以太网10M/100M；

    帧流量： 3000帧/S(1MBps下扩展帧)；

    传输方式：CAN 2.0A 和 CAN2.0B 协议；

    通道数目：支持2路CAN控制器，每路均可单独控制；

    传输介质：屏蔽或非屏蔽双绞线；

    传输速率：CAN控制器波特率在 5Kbps ～ 1Mbps 之间可选；

    总线长度及节点数：单路总线上最多可接110个节点，最长通讯距离10公里；

    供电形式：7-40V宽电压输入；

    工作温度：-20 ℃ ～ + 70 ℃；

    产品尺寸：108mm*82mm*28mm；

应用领域

    CAN-bus 产品开发；

    CAN-bus 数据分析；

    CAN-bus 主从式网络；

    CAN-bus 教学应用；

    CAN-bus 网关、网桥；

    CAN-bus 工业自动化控制系统；

    智能楼宇控制、数据广播系统等 CAN-bus 应用系统；

    不同 CAN-bus 网络间的数据转换；

产品销售清单

    CANET-II CAN转以太网适配器；

    光盘1张（配置软件、测试软件、用户手册、Visual C++,C++Builder例程等）；

技术支持与服务

    一年免费维修、升级；之后以适当的方式提供技术支持 。
