英蓓特基于Atmel AT91SAM9G20工业处理器—SBC6020工业单板机
爱特梅尔公司 (Atmel® Corporation)推出基于ARM 的400MHzÔ 926EJ-S AT91SAM9G20嵌入式微处理器 (MPU) PIN TO PIN 兼容AT91SAM9260。AT91SAM9G20拥有可实现高效系统管理的全功能系统控制器，其中包含了一个复位控制器、关机控制器、时钟管理、高级中断控制器（AIC）、调试单元（DBGU）、周期间隔定时器、看门狗定时器以及实时定时器。深圳 英蓓特旗下品牌 天漠科技作为Atmel合作伙伴，专注于Atmel AT91SAM系列芯片的应用开发。推出一款基于Atmel AT91SAM9G20工业级处理器工业单板机 SBC6020。预装Linux 2.6.30操作系统，可以在宽温环境 (-10℃~70℃) 下稳定工作，可以满足各种条件苛刻的工业应用环境，完全符合工业应用要求。
1、产品架构图
2、产品技术特性
a) 采用Atmel AT91SAM9G20工业处理器，ARM926EJ-STM内核，400MHz主频
b) 64MB DDR SDRAM + 128M NAND FLASH + 4MB NOR FLASH
c) 丰富的接口支持，可充分评估处理器能力
- 7路串口
Debug：三线RS232（除Debug外也可通讯使用)
COM0：默认五线制RS232，可选配TTL电平
COM1：默认五线制RS485（带隔离），可选配RS422
COM2：默认五线制RS232，可选配TTL电平，集成到MiniPCI
COM3-5：默认三线制RS232，可选配TTL电平
- 1路数据及电源隔离CAN-Bus2.0总线
- CPU内置1路10/100Mbps 以太网接口
- DM9000扩展1路10/100Mbps 网络接口
- 2路USB2.0 Host控制器12Mbps，12Mbps集成到MiniPCI
- 1路USB2.0 Device控制器12Mbps
- 4路10位AD转换控制器
- MiniPCI接口集成SDIO、SPI、UART、USB，可扩展3G模块、GPS模块、GPRS/GSM模块、WiFi/BT模块
- 1路20PIN 标准JTAG调试串口
- 1路CF卡插槽
- 8路独立GPIO，可用作4*4矩阵键盘或独立IO
- 1个GPIO控制的BUZZER
- 1个复位键，具有硬件复位功能
- 机械尺寸：150(L)x105(W)mm
- 支持天漠科技基于ARM 架构的USB WiFi模块
d) 丰富的软件开发资源
- 提供Linux 2.6.30 操作系统
- 支持编译器版本：gcc-3.4.5-glibc-2.3.6
- 支持从Nand Flash、CF 启动，支持SAM-BA和网络下载烧写内核和文件系统
- 提供内核及所有外设接口驱动源码，原理图，用户操作手册等

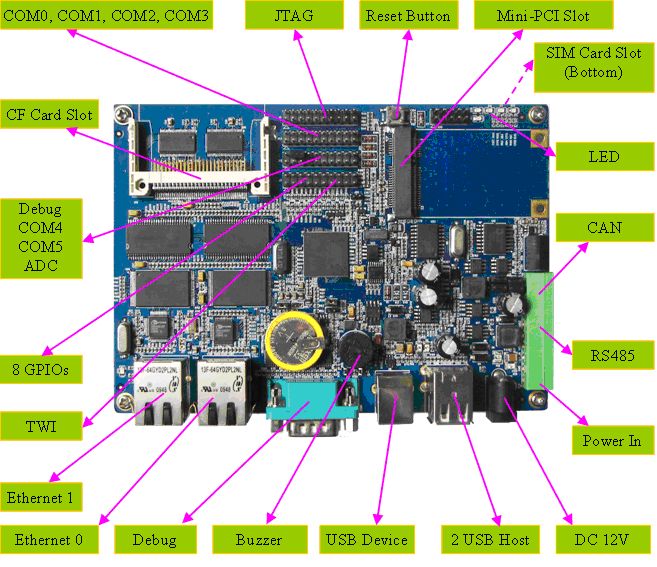

3、接口示意图
4、主要针对的产品
SBC6020专为功耗受限但要求高性能的应用而设，包括销售终端机 (POS)、楼宇自动化、保安相机和条形码阅读器等。
5、关于英蓓特
英蓓特信息技术有限公司成立于2000年3月，是面向全球市场的嵌入式软硬件提供商。主要产品包括：可作为嵌入式控制器的单板计算机，通用标准开发板，商用标准解决方案板，包括支持WinCE和Linux操作系统的PDA/MP3/MP4/UMD/GPS /PMP产品。英蓓特同样也是ARM公司指定的ATC (ARM Approved Training Center)，提供ARM的培训业务。英蓓特的教育包 EmbestUniversity在全球的许多大学和教育机构广泛采用。
|
