一、概述

  带式输送机液压卷带装置是我公司自主研制用于煤矿井下可伸缩带式输送机的标准配套部件，其功能是迅速、快捷的将贮带仓内贮满的输送带缠绕到卷带装置的卷轴上，再通过卷带装置的水平旋转，将成卷输送带移送至机架外，然后用辅助运输工具将输送带运走。该设备的应用可显著的提高工作效率，降低工人的劳动强度。本产品已获得矿用产品安全标志证书。

二、结构及工作原理

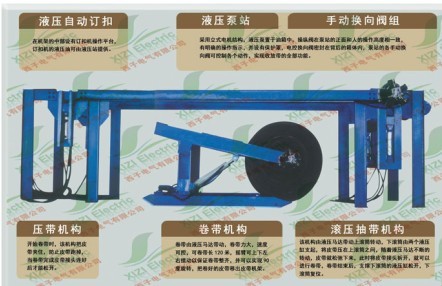

  带式输送机用液压卷带装置由机架、液压泵站、固定夹紧装置、收放带装置、水平推移液压缸、水平移动夹带装置等零部件组成。

  该装置布置在伸缩带式输送机贮带仓的后方，整套设备的动力均由液压泵站提供。当贮带仓贮满输送带时，先通过固定夹带装置Ⅰ、水平移动夹带装置中的液压缸把输送带夹紧，然后推出水平推移液压缸中的活塞杆，拉动输送带向卷带装置方向移动至最大行程。此时固定夹带装置Ⅱ夹紧输送带，并松开水平移动夹带装置，水平推移液压缸回缩。然后再夹紧水平移动夹带装置，并松开固定夹带装置Ⅱ，水平推移液压缸活塞杆推出。此工作过程可反复操作，直至把输送带接头拉至收放带装置卷轴附近，抽出输送带扣联接销轴，将拉出的输送带缠绕在卷轴上，松开水平移动夹带装置，固定夹带装置Ⅱ。启动液压马达，开始卷带。卷带结束后，卷带装置摇臂旋转90°，把卷好的输送带送到机身外，然后再次通过水平移动夹紧装置，水平推移液压杆拉动输送带，将输送带接头重新联接上。松开所有夹带装置，收带工作结束。

 所有夹带装置中液压缸回路中均装有液压锁，可保证液压缸夹紧力恒定。并安装防滑落机构，以保证在带式输送机正常运行时，不会产生误夹紧输送带的事故发生。

  收放带装置由液压马达、卷轴、压板、法兰、底座、支座、安装板、摇臂、摆动液压缸、旋转液压缸等零部件组成。输送带通过压板固定在卷轴上，卷轴由销轴与法兰联接，液压马达带动卷轴实现正反向旋转，摆动液压缸的伸缩可使摇臂上下摆动，旋转液压缸的伸缩可使摇臂水平转动，从而可以保证输送带卷得整齐，并可把卷好的输送带转运到机架外，拆下销子，即可方便的取下卷轴和卷好的输送带。摇臂的水平转向可以通过改变支座，安装板的放置进行调整，以适应带式输送机布置在巷道左侧或右侧的要求。

  水平移动夹带装置由固定横梁、移动横梁、液压缸、连接板。车轮等零部件组成。液压缸带动移动横梁运动，用于夹紧输送带。连接板用于与水平推移液压缸联接，从而带动水平移动夹带装置移动。
