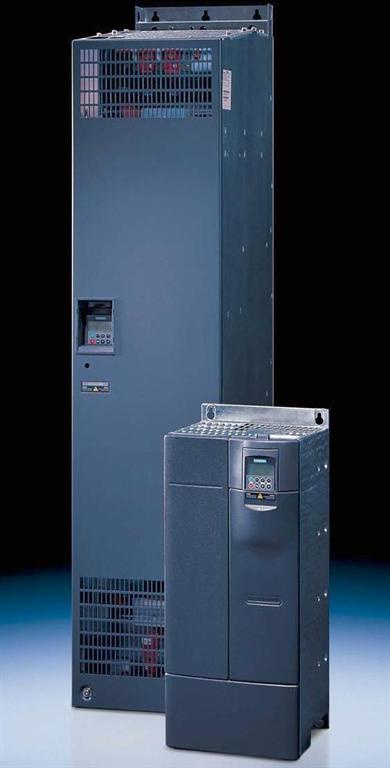

西门子MicroMaster440全新一代矢量型标准变频器

 MicroMaster440是全新一代可以广泛应用的多功能标准变频器。它采用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，以满足广泛的应用场合。创新的BiCo（内部功能互联）功能有无可比拟的灵活性。

1.       主要特征:

200V-240V ±10%，单相/三相，交流，0.12kW-45kW；

380V-480V±10%，三相，交流，0.37kW-250kW；

矢量控制方式，可构成闭环矢量控制，闭环转矩控制；

 高过载能力，内置制动单元；

三组参数切换功能。、

2.控制功能：

线性v/f控制，平方v/f控制，可编程多点设定v/f控制，磁通电流控制免测速矢量控制，闭环矢量控制，闭环转矩控制，节能控制模式；

标准参数结构，标准调试软件；

数字量输入6个，模拟量输入2个，模拟量输出2个，继电器输出3个；

独立I/O端子板，方便维护；

采用BiCo技术，实现I/O端口自由连接；

内置PID控制器，参数自整定；

集成RS485通讯接口，可选PROFIBUS-DP/Device-Net通讯模块；

具有15个固定频率，4个跳转频率，可编程；

可实现主/从控制及力矩控制方式；

在电源消失或故障时具有"自动再起动"功能；

灵活的斜坡函数发生器，带有起始段和结束段的平滑特性；

快速电流限制（FCL），防止运行中不应有的跳闸；

有直流制动和复合制动方式提高制动性能。

2.       保护功能：

过载能力为200％额定负载电流，持续时间3秒和150％额定负载电流，持续时间60秒；

过电压、欠电压保护；

变频器、电机过热保护；

接地故障保护，短路保护；

闭锁电机保护，防止失速保护；

采用PIN编号实现参数连锁

技术参数：

输入电压和

功率范围 恒转距变转距

200V至240V1AC±10%0.12kW至3KW0.12KW至4.0KW

200V至240V3AC±10%0.12kW至45KW0.25KW至45KW

380V至480V3AC±10%0.37kW至75KW0.55KW至90KW

500V至600V3AC±10%0.75kW至75KW1.5KW至90KW

输入频率 47至63HZ

输出频率 0HZ至650HZ

功率因数 ≥0.7

变频器效率 96%至97%

过载能力 (恒转矩)150%负载电流过载能力，5分钟内持续时间60秒；或1分钟内持续3秒200%过载

起动冲击电流小于额定输入电流

控制方式 矢量控制，力矩控制、线性V/F ；平方V/F(风机曲线) ；可编程V/F ；磁通电流控制 (FCC)、

低功率模式

PWM 频率 2KHZ至16KHZ(每级改变量为2KHZ)

固定频率 15 个，可编程

跳转频带 4 个，可编程

频率设定值的分辨率 0.01HZ, 数字

0.01HZ，串行通讯

10位模拟

数字输入 3 个完全可编程的带隔离的数字输入；可切换为PNP/NPN

模拟输入 2·0至10V, 0至20mA和 -10至+10V

·0至10V, 0至20mA

继电器输出 3个可设置为30VDC/5A(电阻性负载),250VAC/2A(感性负载)

模拟输出 2个，可编程(0/4mA 至 20mA)

串行接口 RS485RS232

电磁兼容性 可选用EMC滤波器，符合EN55011A级或B级标准变频器内置A级滤波器

制动 直流制动、复合制动、动力制动、集成制动器

保护等级 IP20

温度范围 CT-10℃至+50℃

VT-10℃至+40℃

存放温度 -40℃至+70℃

湿度 相对湿度95%，无结露

海拔高度 海拔1000米以下使用时不降低额定参数

保护功能 欠电压

过电压

过载

接地故障

短路

电机失速防护

闭锁电动机

电动机过温 I2 t, PTC

变频器过温

 参数 PIN 编号保护
