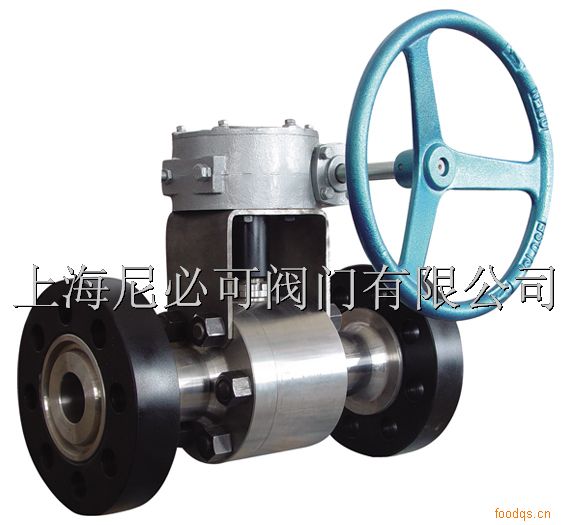

金属硬密封球阀
金属硬密封球阀是我公司开发的高性能阀门。阀座采用板簧加载的金属密封结构，在高温下启闭轻松。球体及阀座采用特殊硬化处理，密封面不擦伤。球阀具有双向密封功能。中小口径采用浮动球结构(DN15～200mm)，大中口径采用固定球结构(DN125～500mm)。
使用范围
金属硬密封球阀适用于Class150～1500、PN1.6～16.0MPa，工作温度-29～425℃(碳钢)或-40～550℃(不锈钢)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
结构特点
阀体材料：WCB、CF8、CF3、CF8M、CF3M、ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti
连接形式：法兰、焊接
驱动方式：手动、蜗轮蜗杆传动、气动、电动
产品范围：公称压力
技术参数
|
设计与制造 |
结构长度 |
连接法兰 |
试验与检验 |
|
API608、API 6D、
GB12237 |
ANSI B16.10
GB12221 |
ANSI B16.5、JB/T74～90、GB9112～9131、HG20615～20635、SH3006 |
API598
ZB J16006 |
公称压力
或压力级 |
公称通径DN/NPS（mm/in） |
| 15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| 1/2 |
3/4 |
1 |
1¹/4 |
1;/2 |
2 |
1;/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
| PN1.6MPa |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
| PN2.5MPa |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
| PN4.0MPa |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
/ |
/ |
| PN6.3MPa |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
/ |
/ |
| PN10.0MPa |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
/ |
/ |
| PN16.0MPa |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
/ |
/ |
/ |
/ |
| Class150 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
| Class300 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
/ |
/ |
| Class600 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
/ |
/ |
| Class900 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
/ |
/ |
/ |
/ |
| Class1500 |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
· |
|
|
|
|
