1.用途：?
本释压阀用于地面或井下空气压缩机系统中，安装在风包出口管路正对气流方向上，起安全保护作用。?
2.适用条件：?
各种规格的释压阀适用条件如下：　表1?
型号?工作压力(MPa)?环境温度(℃)?适用的空压机容量(m3/min)?
QHF-50?0.785×105(8kgf/cm2)?-40～120?1.5?
QHF-65?0.785×105(8kgf/cm2)?-40～120?3?
QHF-80?0.785×105(8kgf/cm2)?-40～120?6?
QHF-100?0.785×105(8kgf/cm2)?-40～120?10?
QHF-125?0.785×105(8kgf/cm2)?-40～120?20?
QHF-150?0.785×105(8kgf/cm2)?-40～120?40?
QHF-200?0.785×105(8kgf/cm2)?-40～120?60?
QHF-250?0.785×105(8kgf/cm2)?-40～120?100?
3.规格与性能：　表2?
型号?工作压力(MPa)?释放压力(MPa)?重量(kg)?气缸内径(mm)?外形尺寸(mm)?连接法兰螺孔分布园直径(mm)?
QHF-50?0.785(8kgf/cm2)?1.05±0.049(10.5±0.5kgf/cm2)?7?50?φ160×245??125?
QHF-65?10?65?φ180×290?145?
QHF-80?12?80?φ195×320?160?
QHF-100?16?100?φ215×364?180?
QHF-125?21?125?φ245×404?210?
QHF-150?32?150?φ280×454?240?
QHF-200?46?200?φ335×546?295?
QHF-250?64?250?φ390×613?350
?4.工作原理与结构特征：?

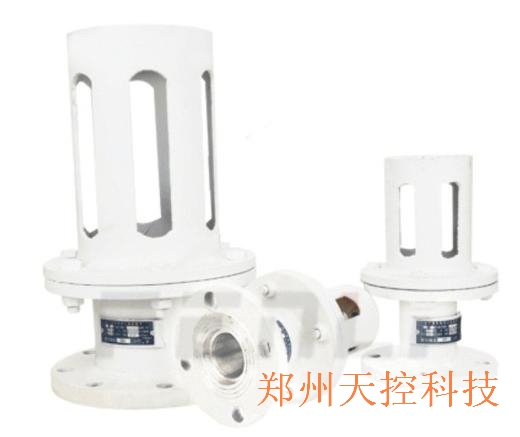

????本释压阀由气缸、活塞组、保护罩等组成(见图1)、气缸由左、右端法兰及气缸体组焊而成，为了增强耐
磨性和防止生锈，气缸用不锈钢材料。活塞组由卡板、O形密封圈、活塞、拉杆等组成。活塞组可从气缸左
端装入并通过卡板对将活塞组固定在气缸中，使之无法左右移动。保护罩由法兰、简体和挡盖组焊而成。当
释压阀释压时，保护罩可防止活塞飞出伤人，起安全保护作用。
　本释压阀安装在空气压缩机系统中风包出口管路正对气流方向上，当空压机系统正常工作时，系统压力
≤0.785(8kgf/cm2?)，在此压力下，释压阀正常工作。当风包因积炭着火或由于某种原因导致风包内气体爆
炸时，系统内温度、压力瞬时升高，当压力升至1.03±0.049MPa(10.5±0.5kgf/cm2)时，拉杆立即拉断，释
压阀释压，风包及管路中的高温、高压气体得以迅速释放，从而起到缓解爆炸冲击波，避免产生事故的作用。
5.安装与调整：?
5.1　释压阀安装于空气压缩机系统中风包出口管路正对气流向上，距风包出口为3-4米。释压阀与风包间须安装闸阀。
空气压缩机风包水平放置安装时如图2，空气压缩机风包立式安装如图3。
释压阀安装时应注意以下几点：
5.1.1　释压阀释压方向不要向正对行人，设备及易损物件，防止释压阀释压时造成事故。
5.1.2　释压阀活塞组在气缸中的松紧程度应适当，应不漏气。活塞组的轴向拉力应符合表3规定：
规格?活塞组的轴向拉力(kgf)??
QHF-50?≤65?
QHF-65?≤108?
QHF-80?≤166?
QHF-100?≤255?
QHF-125?≤402?
QHF-150?≤569?
QHF-200?≤1020?
QHF-250?≤1589?
