二、特点

1、方便快速

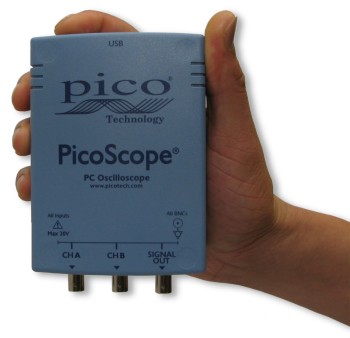

   PicoScope 2200系列USB示波器从USB 2.0接口获得电源所以你不需要为电池或外部电源操心。USB口也传输高速数据到你的PC电脑为你呈现敏捷和高分辨率的显示。

2、功能完善的示波器软件

   同其它低价示波器不同的是软件的功能，PicoScope 2200系列USB示波器采用PicoScope 6软件，该软件是我们高端示波器的配套软件。因此你用很低的价格获得相同的软件功能和性能，并且如果你将来要升级到一个高性能示波器，你就可以实现无缝升级。

   PicoScope 6软件功能强大但容易操作。优点包括：从PC取电，熟悉的Windows界面和控制，使软件容易掌握和容易使用。数据可以存储成各种格式包括CSV文本，PNG和BMP图像以及MATLAB二进制文件。驱动和实例基于LabVIEW, C/C++, Delphi和VB用于整合到定制的应用项目。

   PicoScope软件定期升级实现功能增加和提高。软件升级可以从我们的网站下载以保证你的示波器总是有最新的功能和不断强化-所有这些都不花你一分钱。

3、频谱分析仪

   在PicoScope中点击一个按键你就可以从时域变成频域，把你的PicoScope示波器变成频谱分析仪用。全面的设置范围让你控制频带的数量，窗口类型和显示方式。

4、信号发生器和任意波形发生器

    2200超紧凑示波器都有信号发生器输出。因此你可以从存储的波形库中输出标准波形。你也可以用内置的任意波形发生器(AWG)定义你自己的波形。

5、以不败的价格满足你的一切要求

   PicoScope 2200超紧凑示波器提供强大的功能和卓越的性能，而且价格又特别适合于每个人从爱好者和现场维修工程师到教育和专业用户。该系列示波器小型化，但结实的设计意味著你可以随身携带。无需担心电源或电池。熟悉的Windows界面和控制使示波软件非常容易掌握好操作，并且便于每天使用。随着免费软件的不断升级保证你的示波器具有最新的功能和不断强化。

   把一个双通道示波器，频谱分析仪，信号发生器，任意波形发生器和数据记录仪都整合成一个低价组合，手掌大的PicoScope 2200系列示波器以不败的价格满足你的一切要求。

三、参数

示波器：

  型号             PicoScope 2203           PicoScope 2204           PicoScope 2205
  带宽             5 MHz                    10 MHz                   25 MHz
  通道             2+AWG                    2+AWG                    2+AWG
  垂直分辨率       8 bits                   8 bits                   8 bits
  强化垂直分辨率   12 bits                  12 bits                  12 bits
  动态范围         48 dB                    48 dB                    48 dB
  精度             ±3%                     ±3%                     ±3%
  采样率
     单通道         40 MS/s                  100 MS/s                 200 MS/s
     双通道         20 MS/s                  50 MS/s                  100 MS/s
  缓存
     用一个通道     8 kS/channel             8 kS/channel             16 kS/channel
     用两个通道     4 kS/channel             4 kS/channel             8 kS/channel
  波形缓存         Up to 1000 waveforms     Up to 1000 waveforms     Up to 1000 waveforms
  记录长度         8 KS                     8 KS                     16 KS
  PC连接           USB 2.0                  USB 2.0                  USB 2.0

触发：

  触发源           A通道或者B通道           A通道或者B通道           A通道或者B通道
  基本触发
                   Rising edge（上升沿）    Rising edge（上升沿）    Rising edge（上升沿）
                   falling edge（下降沿）   falling edge（下降沿）   falling edge（下降沿）
                   threshold（阀值）        threshold（阀值）        threshold（阀值）
  高级触发
                                                                     Pulse width（脉冲宽度）
                                                                     dropout（压差）
                   无                       无                       window（窗口）
                                                                     logic（逻辑）
频谱分析仪：

  带宽             5 MHz                    10 MHz                   25 MHz
  频率范围         DC to 5 MHz              DC to 10 MHz             DC to 25 MHz
  最大bin数
     用一个通道    4096                     4096                     8192
     用两个通道    2048                     2048                     4096
  显示模式
                   Magnitude（数值）        Magnitude（数值）        Magnitude（数值）
                   peak hold（峰值保持）    peak hold（峰值保持）    peak hold（峰值保持）
                   average（平均）          average（平均）          average（平均）

任意波形发生器：
  接头类型         BNC                      BNC                      BNC
  缓存大小         4 k字                    4 k字                    4 k字
  垂直分辨率       8 bits                   8 bits                   8 bits
  时钟频率         2 MHz                    2 MHz                    2 MHz
  带宽             DC to 1 MHz              DC to 1 MHz              DC to 1 MHz


注：
   1、USB2.0示波器向后兼容USB1.1
   2、AWG - 任意波形发生器
