一、适用范围
THQ1系列联动控制台(以下简称联动台)适用于交流50HZ电压380V以下和直流电压220V以下的电力线路或控制线路中,控制起重运输机械和类似条件的电器设备中的电动机起动、调速、制动和换向。
适用环境:
1、周围空气稳定不超过+40,而在24小时周期内的平均温度不超过35,周围温度的下限是—5。
2、海拔高度不超过2000米。
3、安装地点空气清洁,最湿月的平均最大相对湿度不超过90%。同时该月的平均最低温度不超过+25,允许由于温度变化产生在产品表面上的凝露。
4、污染等级分为3级。
5、安装类别为Ⅲ类。
型号意义:
THQ 1 — □ □ □ / □
| | | | | | 线路特征代号
| | | | | 装60A触头组控制机构数
| | | | 装25A触头组控制机构数
| | | 装10A触头组控制机构数
| | 设计序号
| 结构类别代号(起重机联动台)
二、结构概述

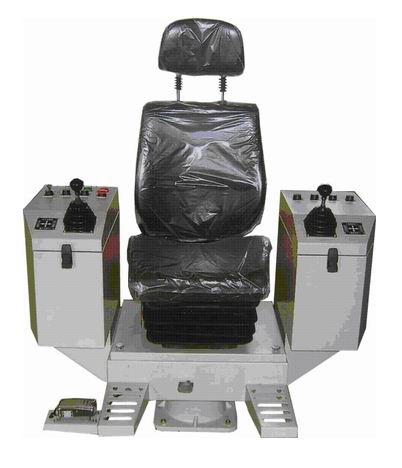

THQ1系列联动控制台由保护式左、右控制箱子,活动式座椅和脚踏开关组成。右箱装有紧急开磁,左箱装有电锁,启动按钮和指示灯,或其他元件。
联动台所有触头组共有电流10A、交流10A,25A、60A等4种规格。
联动台控制箱分三部分:操纵、传动构机部分,凸轮、触头、系统部分和箱体部分。
操纵手柄为球形。为避免由于起重机震动和意外碰撞使操纵机构误动作,该手柄带有零位自锁装置。手柄有上下两半球组成,只有提握下半球时,才能使手柄离开零件,操动机构。但手柄一旦离开零位,即可将下半球松开,继续操作。若经常采用反接制动停车,感到操纵不便时,可将手柄下半球提起再顺时针旋转,使下半球固定在提起位置,是零位自锁装置不起作用。六机构后手柄有下按式的零位自锁装置。
机械传动部分装在箱体上部的罩内,该传动机构分为单手柄联动操纵机构、抓斗双手柄操纵机构、主副钩双手操纵机构、单手柄操纵机构以及单手柄水平操纵机构。手柄运动都是用直齿齿轮传动凸轮轴的。控制器的凸轮轴均为立式布置。传动部分各支点全部用滚动轴承,以降低功率损耗。定位棘轮是由3毫米厚钢板冲压而成的,并经过处理而获得较高耐磨性。棘轮上冲有六个定位孔,定位螺钉装入位置不同的孔内,即可决定操纵手柄的档次数。在左右各六档的范围内,档位数可任意选择。
定位棘轮弹簧力可以调整,这样可以根据具体情况,在分档清楚的前提下,调整棘轮弹簧力是手柄操纵力在许可的范围内。
凸轮为黑色酚醛注射料,其结构为插入式,这样不仅保证了装配位置准确,而且如遇变换触头分合程序时,可以方便的取下任意凸轮,不必将整台产品拆卸。
触头组结构分为两种:10A和25A触头组除银点直径不同外,其余结构都一样。60A触头组为另一种结构形式。因两种结构安装尺寸不同,因此各有不同的安装支板,其中10A触头组可以在银接点下面嵌装磁钢,以用于直流控制回路。
控制器箱体用2毫米钢板制成,四周均可开启,供配线和维修用传动机构和触头系统可以一起从箱体内取出。座椅脚底不固定,可以随意挪动,座椅上下可调。左右可转,并随人体前后倾斜。
脚踏开关为防尘式,内装“LX”3-11K形成开关,用于交流380V,直流220V,额定发热电流为6A。触头数为一副常开,一副常闭。该脚踏开关适于用控制音响装置。脚踏开关在配线和维修时,手先按下脚踏开关两侧面轴销,取下踏盖然后方可卸下螺钉将盖打开。
三、技术数据
手柄操作力:10A控制机构不大于3公斤,25A、60A控制机构不大于4空进。最多控制档位:左右各6档,最多控制回路数:17个
