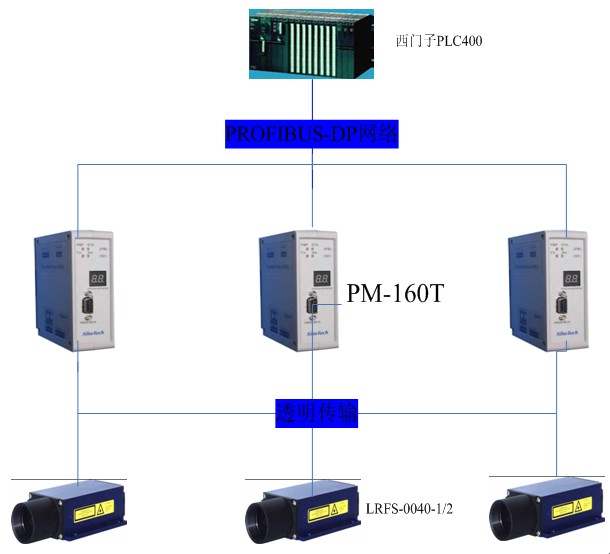

PM-160T应用案例 ——将用户自定义协议的RS232设备接入西门子PLC控制系统现场应用：PM-160T（RS232/RS485/RS422转Profibus-DP网关）应用于江苏宿迁南钢金鑫轧钢有限公司的PLC控制系统，在该系统中，西门子PLC（S7-400）作为Profibus-DP主站，用户测距仪器LRFS-0040-1/2为具有开放协议的RS232接口设备，PM-160T作为这两者之间的桥梁，实现PLC对RS232设备的监控及数据采集。系统要求：通过西门子S7-400PLC监控10台测量钢片间隔距离仪器LRFS-0040-1/2的数据。系统实现：根据用户现场要求，每台PM-160T连接一台客户测距仪器，PM-160T的Profibus-DP端接入Profibus-DP总线网络，PM-160T的RS232端口与测距仪的RS232端口连接（按照面板或者说明书指示接线），然后将测距仪的运行参数数据通过PM-160T映射到S7-400PLC的输入输出映射区，实现客户一台PLC对现场10台测距仪设备的实时监控。系统结构图如下所示：

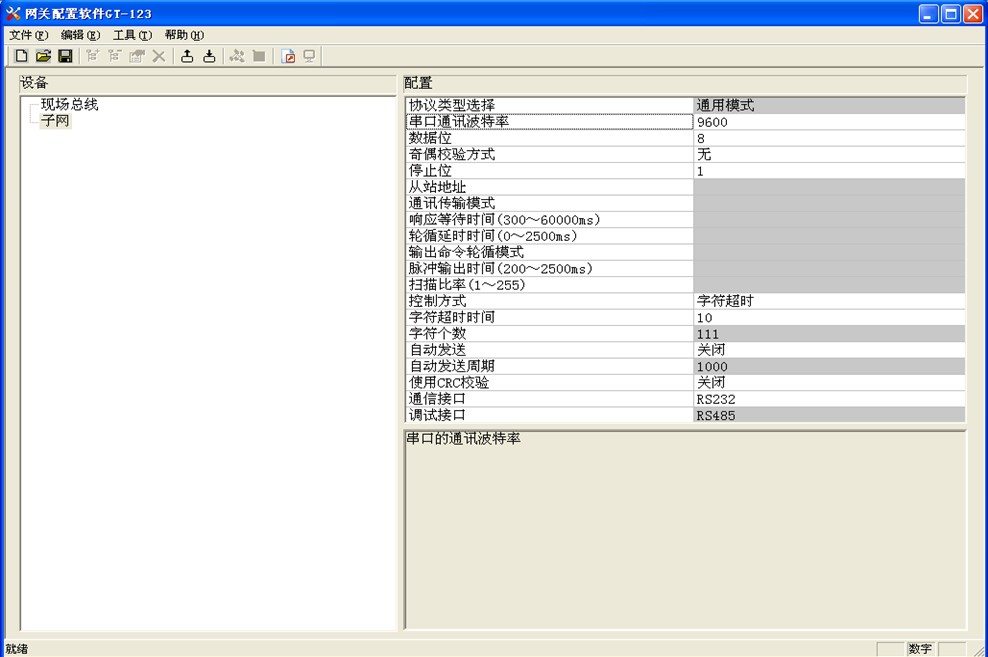

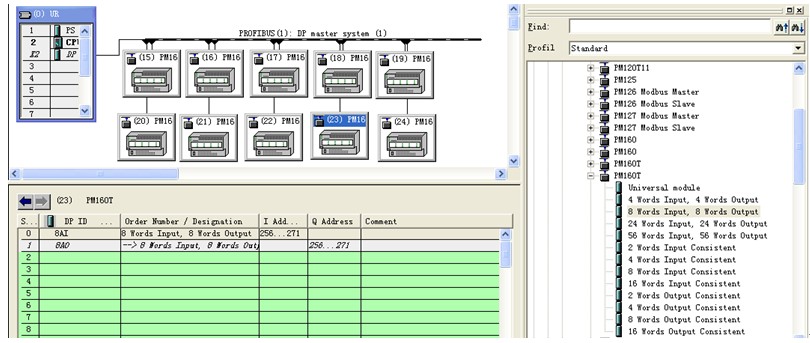

 其中： PM-160T：应用广泛，凡具有RS485/RS232/RS422接口的设备都可以使用本产品实现与现场总线PROFIBUS-DP的互连；应用简单，可在短时间内实现连接通信，该模块的串行口通信端口是完全透明的，不带任何协议，用户可以依照实际情况应用。 LRFS-0040-1/2：RS232通信接口，串口通信波特率为9600，数据位为8位，无奇偶校验，停止位为1，通信协议为ASCII。LRFS-0040-1/2是一个激光测距仪，可测量的距离范围：0.1米～100米。 PM-160T配置（GT-123配置软件）：按照客户设备要求配置，串口波特率为9600，数据位为8位，无奇偶校验位，停止位为1，通信接口为RS232口。
