32路继电器隔离数字输入模块（端子板）

点击看大图

下载该产品说明书

控制柜装配的革命性变化，使接线变得异常简单

1、简介

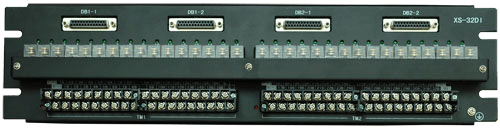

XS-32DI 32路多功能继电器隔离数字输入模块（端子板），可用来对来自危险场合的开关信号进行隔离，主要用于对电机状态、开关状态等强电信号进行隔离输入。主要是配合DCS数字输入卡或PLC数字输入模块使用。

2、技术指标

3、使用说明

主要功能

信号隔离、模块供电；
输入型式：线圈侧可进行有源、无源开关输入选择，可适用各种DCS、PLC及控制仪表接入模式；
输出型式：高电平输出；
指示：绿色LED指示动作情况；
保护：电源回路采取了过压、过流、反接保护措施；
接线：输出侧为标准D-SUB 25P母头接插件，冗余配置（DB1-1和DB1-2冗余，DB2-1和DB2-2冗余）；输入侧为拔插式螺钉端子。

接线端子说明

当输入为无源干接点时，短接Link9 Link10，当输入为有源信号时，短接 Link11。

4、特殊用法说明

1、XS-32DI常规为DC24V标准，如果输入信号为AC220V，需选用AC220V继电器。

2、为防止混乱，无论有源信号还是无源信号，一块板上信号必须一致。

3、该模块的内部接口DB*-1\DB*-10、DB*-11\DB*-20脚可为PLC模块提供直流电源或为盘内仪表提供直流电源（选连）。

4、DB1-1和DB1-2并接，DB2-1和DB2-2并接，用于冗余控制。
