控制柜装配的革命性变化，使接线变得异常简单
1、简介

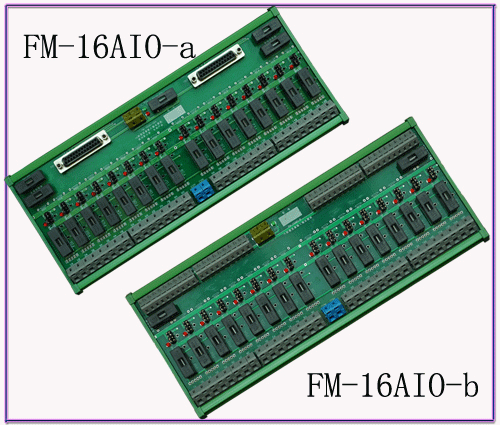

FM-16AIO-A(B) 16路多功能模拟量输入输出模块（端子板），可用来对来自现场的各种模拟信号进行转接，主要用于各类传感器、变送仪表、调节阀、电动门等设备的连接。主要是配合DCS模拟量输入输出卡或PLC模拟量输入输出模块使用。
2、技术指标
|
通道数 |
16 |
|
|
信号类型 |
模拟量输入输出 |
|
|
隔离型式 |
无隔离 |
|
|
驱动能力 |
单路最大3A(DC24V) |
|
|
供电电源 |
DC24V |
|
|
LED指示 |
电源:绿\保险熔断:红 |
|
|
回路保险 |
便捷拔插式 |
|
|
内部接口 |
a型：D-SUB 25P母头\b型：弹簧端子 |
|
|
外部接线 |
弹簧端子 |
|
|
PLC模块供电 |
DC24V 3A |
|
|
测试端口 |
测试孔加专用测试接口，免拆线测电流 |
|
|
工作温度 |
0℃～60℃ |
|
|
安装形式 |
通用35mmU型导轨安装 |
|
|
外形尺寸 |
282*125mm |
| |
3、使用说明
主要功能
信号传输、回路供电、模块供电；
输入输出型式：通过跳线可拼接出各种电压、电流、电偶、电阻等信号输入和电压、电流信号输出，可配合各种热电偶、热电阻、两线制变送器、三、四线制变送器、单元仪表和阀门******、电气转换器等设备。
接驳热电偶时可配备外部补偿电阻。
指示：红色LED作为保险熔断报警指示；
保护：电源回路采取了过压、过流、电流输入反接保护措施；各回路均配备方便拔插的保险，兼具电源开关功能；
板上有测试孔，采用独到的不拆线测量信号电流技术，测试过程信号不中断；
接线：A型输入侧为标准D-SUB 25P母头接插件，B型输入侧为快速弹簧端子，输出侧均为大功率快速弹簧端子。
接线端子说明
|
内部接线端 |
外部接线端 |
|
端子 |
DB插针 |
功能定义 |
端子 |
DB插针 |
功能定义 |
端子 |
功能定义 |
端子 |
功能定义 |
|
1L+ |
DB1-1 |
1组电源正端\补偿电阻(Link1选连) |
2L+ |
DB1-11 |
2组电源正端(Link3选连) |
1A |
第1路输出/入+ |
1B |
第1路输出/入- |
|
A1 |
DB1-2 |
第1路输入/出+ |
B1 |
DB1-12 |
第5路输入/出+ |
2A |
第2路输出/入+ |
2B |
第2路输出/入- |
|
A2 |
DB1-3 |
第1路输入/出- |
B2 |
DB1-13 |
第5路输入/出- |
3A |
第3路输出/入+ |
3B |
第3路输出/入- |
|
A3 |
DB1-4 |
第2路输入/出+ |
B3 |
DB1-14 |
第6路输入/出+ |
4A |
第4路输出/入+ |
4B |
第4路输出/入- |
|
A4 |
DB1-5 |
第2路输入/出- |
B4 |
DB1-15 |
第6路输入/出- |
5A |
第5路输出/入+ |
5B |
第5路输出/入- |
|
A5 |
DB1-6 |
第3路输入/出+ |
B5 |
DB1-16 |
第7路输入/出+ |
6A |
第6路输出/入+ |
6B |
第6路输出/入- |
|
A6 |
DB1-7 |
第3路输入/出- |
B6 |
DB1-17 |
第7路输入/出- |
7A |
第7路输出/入+ |
7B |
第7路输出/入- |
|
A7 |
DB1-8 |
第4路输入/出+ |
B7 |
DB1-18 |
第8路输入/出+ |
8A |
第8路输出/入+ |
8B |
第8路输出/入- |
|
A8 |
DB1-9 |
第4路输入/出- |
B8 |
DB1-19 |
第8路输入/出- |
端子 |
功能定义 |
端子 |
功能定义 |
|
1M |
DB1-10 |
1组电源负端\补偿电阻(Link2选连) |
2M |
DB1-20 |
2组电源负端 |
9A |
第9路输出/入+ |
9B |
第9路输出/入- |
|
端子 |
DB插针 |
功能定义 |
端子 |
DB插针 |
功能定义 |
10A |
第10路输出/入+ |
10B |
第10路输出/入- |
|
3L+ |
DB2-1 |
3组电源正端\补偿电阻(Link4选连) |
4L+ |
DB2-11 |
4组电源正端(Link6选连) |
11A |
第11路输出/入+ |
11B |
第11路输出/入- |
|
C1 |
DB2-2 |
第9路输入/出+ |
D1 |
DB2-12 |
第13路输入/出+ |
12A |
第12路输出/入+ |
12B |
第12路输出/入- |
|
C2 |
DB2-3 |
第9路输入/出- |
D2 |
DB2-13 |
第13路输入/出- |
13A |
第13路输出/入+ |
13B |
第13路输出/入- |
|
C3 |
DB2-4 |
第10路输入/出+ |
D3 |
DB2-14 |
第14路输入/出+ |
14A |
第14路输出/入+ |
14B |
第14路输出/入- |
|
C4 |
DB2-5 |
第10路输入/出- |
D4 |
DB2-15 |
第14路输入/出- |
15A |
第15路输出/入+ |
15B |
第15路输出/入- |
|
C5 |
DB2-6 |
第11路输入/出+ |
D5 |
DB2-16 |
第15路输入/出+ |
16A |
第16路输出/入+ |
16B |
第16路输出/入- |
|
C6 |
DB2-7 |
第11路输入/出- |
D6 |
DB2-17 |
第15路输入/出- |
电源端子 |
|
C7 |
DB2-8 |
第12路输入/出+ |
D7 |
DB2-18 |
第16路输入/出+ |
1 |
PS1电源 DC + |
F0 |
内侧供电总保险 |
|
C8 |
DB2-9 |
第12路输入/出- |
D8 |
DB2-19 |
第16路输入/出- |
2 |
PS1电源 DC - |
F1~F16 |
回路保险 |
|
3M |
DB2-10 |
3组电源负端\补偿电阻(Link5选连) |
4M |
DB2-20 |
4组电源负端 |
COM |
公共端 |
PORT1~16 |
测试端口 |
注： DB1-1 根据需要短接Link1，DB1-10 根据需要短接Link2，DB1-11 根据需要短接Link3；
DB2-1 根据需要短接Link4， DB2-10 根据需要短接Link5，DB2-11 根据需要短接Link6；
当模板配接热电偶传感器时，如果需要外部补偿，可根据客户要求配补偿电阻（PT100）,此时Link1 、Link2或Link4 、Link5不能短接。
跳线说明
采用板上跳线选择每一路的接线型式和输入输出信号类型，每一路可任意设置成模拟输入或输出。配变送器可选用不同电源供电方式：模块内部供电二线制仪表或板上供电二、三、四线制仪表，独立供电的三、四线制仪表。可配热电偶、热电阻、电压、电流信号。输出支持电流或电压信号。
常用接线
_clip_image001_0001.gif)
4、特殊用法说明
1、内侧总保险F0用于内部供电端子1L+\1M（DB1-1\DB1-10）、
2L+\2M(DB1-11\DB1-20)、3L+\3M（DB2-1\DB2-10）、4L+\4M(DB2
-11\DB2-20)保护，该端子可为PLC模块或仪表提供电源。
2、每个回路装有保险保护，既可以保护电源系统，又可代替配电开
关，检修时可取下保险代替拆线。
3、配备测试端子免拆线测试回路信号电流。V-C用于测电压（C为负端），I-C用于测电流（C为正端）。
4、R1~R16,加配250Ω标准电阻可将电流信号4~2mA转换为电压信号1~5V。 |
