供接线端子 滨州新大新机电科技有限公司


供接线端子
产品型号: FM-32DIO-A(B)
产品价格: 554元
产品品牌: 新大新

在线咨询
会员在线咨询，免费获取《电气自动化简讯》双月刊
  联 系 人： 毕义军
所在区域： 山东.滨州
办公地址： 山东省滨州市滨城区黄河四路魏鑫家园
邮　　编： 256600
电　　话： 0543-3380239
移动电话： 13563068155
传　　真： 0543-3380239
电子邮件： bzxindaxin@163.com
公司主页： http://www.bzxindaxin.com

详细描述:

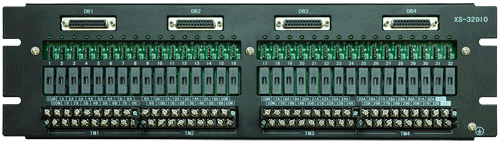

非隔离32路输入输出模块（端子板）

制柜装配的革命性变化，使接线变得异常简单

1、简介

FM-32DIO-A(B) 32路多功能非隔离输入输出模块（端子板），可用来对常规模拟信号、数字信号输入进行连接或驱动小型负载。主要是配合DCS数字、模拟输入输出卡或PLC数字、模拟输入输出模块使用。2、技术指标

通道数

32

　

信号类型

开关量、模拟量输入输出

　

隔离型式

无隔离

　

驱动能力

单路最大3A(DC24V)

　

供电电源

DC24V 带总保险

可按要求作AC220V

LED指示

电源\回路:绿\保险:红



回路保险

便捷拔插式

　

内部接口

a型：D-SUB 25P母头\b型：弹簧端子

　

外部接线

弹簧端子

　

PLC模块供电

DC24V 3A

　

功 耗

每点约0.6W

　

工作温度

0℃～60℃

　

安装形式

通用35mmU型导轨安装

　

外形尺寸

282*125mm

　

3、使用说明

主要功能

信号传输、模块供电；
输入输出型式：通过跳线可接驳各种有源\无源数字信号、电压\电流\电偶\电阻等模拟信号的输入和输出；
指示：绿色LED指示回路信号，红色LED作为保险熔断报警指示；
保护：电源回路采取了过压、过流、反接保护措施；
接线：A型输入侧为标准D-SUB 25P母头接插件，B型输入侧为快速弹簧端子，输出侧均为大功率快速弹簧端子。

接线端子说明

内部接线端

外部接线端

端子

DB插针

功能定义

端子

DB插针

功能定义

端子

功能定义

端子

功能定义

1L+

DB1-1

1组电源正端Link1选连

2L+

DB1-11

2组电源正端Link3选连

1A

1B

第1路输出/入

9A

9B

第9路输出/入

A1

DB1-2

第1路输入/出

B1

DB1-12

第9路输入/出

2A

2B

第2路输出/入

10A

10B

第10路输出/入

A2

DB1-3

第2路输入/出

B2

DB1-13

第10路输入/出

3A

3B

第3路输出/入

11A

11B

第11路输出/入

A3

DB1-4

第3路输入/出

B3

DB1-14

第11路输入/出

4A

4B

第4路输出/入

12A

12B

第12路输出/入

A4

DB1-5

第4路输入/出

B4

DB1-15

第12路输入/出

5A

5B

第5路输出/入

13A

13B

第13路输出/入

A5

DB1-6

第5路输入/出

B5

DB1-16

第13路输入/出

6A

6B

第6路输出/入

14A

14B

第14路输出/入

A6

DB1-7

第6路输入/出

B6

DB1-17

第14路输入/出

7A

7B

第7路输出/入

15A

15B

第15路输出/入

A7

DB1-8

第7路输入/出

B7

DB1-18

第15路输入/出

8A

8B

第8路输出/入

16A

16B

第16路输出/入

A8

DB1-9

第8路输入/出

B8

DB1-19

第16路输入/出

端子

功能定义

端子

功能定义

1M

DB1-10

1组电源负端Link2选连

2M

DB1-20

2组电源负端Link7选连

17A

17B

第17路输出/入

25A

25B

第25路输出/入

端子

DB插针

功能定义

端子

DB插针

功能定义

18A

18B

第18路输出/入

26A

26B

第25路输出/入

3L+

DB2-1

3组电源正端Link4选连

4L+

DB2-11

4组电源正端Link6选连

19A

19B

第19路输出/入

27A

27B

第26路输出/入

C1

DB2-2

第17路输入/出

D1

DB2-12

第25路输入/出

20A

20B

第20路输出/入

28A

28B

第27路输出/入

C2

DB2-3

第18路输入/出

D2

DB2-13

第25路输入/出

21A

21B

第21路输出/入

29A

29B

第28路输出/入

C3

DB2-4

第19路输入/出

D3

DB2-14

第26路输入/出

22A

22B

第22路输出/入

30A

30B

第30路输出/入

C4

DB2-5

第20路输入/出

D4

DB2-15

第27路输入/出

23A

23B

第23路输出/入

31A

31B

第31路输出/入

C5

DB2-6

第21路输入/出

D5

DB2-16

第28路输入/出

24A

24B

第24路输出/入

32A

32B

第32路输出/入

C6

DB2-7

第22路输入/出

D6

DB2-17

第30路输入/出

电源端子

C7

DB2-8

第23路输入/出

D7

DB2-18

第31路输入/出

1

PS1电源 DC +

F0

内侧总保险　

C8

DB2-9

第24路输入/出

D8

DB2-19

第32路输入/出

2

PS1电源 DC -

F1~F32

回路保险　

3M

DB2-10

3组电源负端Link5选连

4M

DB2-20

4组电源负端Link8选连

COM

公共端

　

　

跳线说明

采用板上跳线选择每一路的接线方式和输入输出信号类型：
输出型式从下列任选其一：
无源常开输出、模块供电DC24V有源共阴输出、板上供电 DC24V有源共阴输出。
输入型式从下列任选其一：
干接点输入、DC24V有源共阴输入、三线制四线制开关，两线制、三线制电压脉冲或电流脉冲（电流脉冲需加配250欧姆标准电阻R1~R32）。

常用接线

本模块可为PLC模块进行供电，如果PLC模块不需供电，则LINK1~8可根据需要断开。

4、特殊用法说明

1、内侧总保险F0用于内部供电端子1L+\1M（DB1-1\DB1-10）、2L+\2M(DB1-11\DB1-20)、3L+\3M（DB2-1\DB2-10）、4L+\4M(DB2-11\DB2-20)保护，该端子可为PLC模块提供直流电源或为盘内仪表提供直流电源。

2、输出回路装有保险保护，既可以保护电源系统，又可代替配电开关，检修时可取下保险代替拆线。
