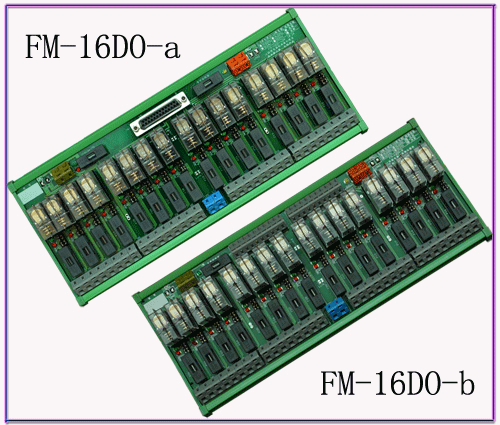

16路通用继电器隔离数字输出模块（端子板）

点击看大图

下载该产品说明书

控制柜装配的革命性变化，使接线变得异常简单

1、简介

FM-16DO-A(B) 16路多功能通用继电器隔离数字输出模块（端子板），可用来控制现场的电动机、电动门、电磁阀等装置。主要是配合DCS数字输出卡或PLC数字输出模块使用。

2、技术指标

3、使用说明

主要功能

信号隔离和驱动、模块供电；
输入型式：线圈侧共阴共阳选择，可适用各种DCS、PLC及控制仪表接入模式；
输出型式：可拼接为AC220V或DC24V有源输出、无源常开接点、无源常闭接点输出；
指示：绿色LED指示动作情况、红色LED作为保险熔断报警指示；
保护：电源回路采取了过压、过流、反接保护措施；各回路均配备方便拔插的保险，兼具电源开关功能；
接线：A型输入侧为标准D-SUB 25P母头接插件，B型输入侧为快速弹簧端子；输出侧均为大功率快速弹簧端子。

接线端子说明

跳线说明

输出型式从下列任选其一：无源常开输出（有保险）、无源常开输出（无保险）、无源常闭输出、DC24V有源共阴输出（有保险）、AC220V有源共阴输出（有保险）、DC24V有源共阴输出（无保险）、AC220V有源共阴输出（无保险）。
线包共阴、共阳选择在电路板背面，Link3短接为共阳，Link4短接为共阴。

常用接线

本模块可为PLC模块进行供电（详见端子说明）。
线包共阴共阳设置见右图（本板的线包接法可选择共阴或共阳，Link3和Link4在线路板背面）：
触点输出侧可选择全部DC24V(Link1、Link6、Link7短接)和全部AC220V(Link2、Link6、Link7短接),也可1~8路为DC24V(Link1短接),9~16为AC220V(Link2短接),见右图：

注意：Link1和Link2同时短接时Link6和Link7必须断开，否则将会出现交直流电源互连。

4、特殊用法说明

1、内侧总保险F0用于内部供电端子1L+\1M（DB1-1\DB1-10）、2L+\2M(DB1-11\DB1-20)保护，该端子可为PLC模块提供直流电源或为盘内仪表提供直流电源。

2、输出回路装有的保险保护，既可以保护电源系统，又可代替配电开关，检修时可取下保险代替拆线。

3、回路电流较大时，可根据用户要求将短路块改为焊接模式。
