二、特点

1、强大功能可完全替代台式示波器！

   作为一种通用示波器，PicoScope 3200系列PC示波器的大存储器和高带宽使它们特别适合于所有测试和测量领域-从制造和修理到研究和开发。所有3款3000系列示波器都具有高带宽和高采样率,以前的PC示波器不具有这些特点。PicoScope 3206示波器具有吸引人的200 MHz模拟带宽和200 MS/s单发采样率。对重复信号采用等时采样(ETS)技术,采样率达到惊人的10 GS/s。

    PicoScope PC示波器相对于传统台式仪器具有以下优势：
    1）波形存储只受限于PC的存储能力
    2）捕捉波形和仪器设置可以很容易和其他人分享
    3）通过免费软件升级增加新功能
    4）紧凑和轻便设计

2、大容量缓冲存储器可以捕捉快速和复杂的信号

   所有数字示波器采集数据到波形缓冲存储器，该缓冲存储器越大，示波器能够采集的数据就越长，同时又不减少它的采样率。PicoScope 3200 PC示波器都有大容量缓冲存储器 - 从PicoScope 3204的256K个样本到PicoScope 3206的1M个样本。

   同PicoScope 3206相同价格水平的大多数示波器都只有32k以下的缓冲存储器，因此3206示波器能够捕捉至少30倍的数据，能够捕捉复杂波形的深度细节，即使这种波形持续很长的时间。一旦捕捉，PicoScope示波器软件可以让你放大信号，最大达到2000倍的放大率 - 让你检查信号的每个细节。

3、USB 2.0用于快速数据传输

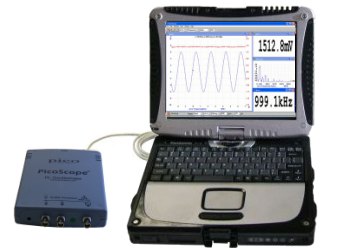

   PicoScope 3000系列PC示波器连接到台式PC或者笔记本PC的USB口上。快速USB 2.0(480 Mb/s)接口保证快速的屏幕刷新率，即使在采集大量的数据时。同时也保留向后兼容USB 1.1。

   PicoScope USB示波器直接由USB总线供电，因此在大多数情况下都不需要外部电源。不需要外部电源，使 PicoScope 3000系列特别适合于在实验室和在野外使用。

4、内置信号发生器

   PicoScope 3204示波器能够输出固定的1 kHz的方波用于补偿示波器探头。该信号发生器内置在PicoScope 3205和3206中能够输出正弦波，方波和三角波，频率达到1 MHz。一个很有用的功能是扫描功能，它能够和频谱分析的峰值保持功能组合起来测试滤波器和放大器的带宽响应。

三、参数

示波器：

  型号             PicoScope 3204           PicoScope 3205          PicoScope 3206
  带宽             50 MHz                   100 MHz                  200 MHz
  通道             2+外触发                 2+外触发                 2+外触发
  垂直分辨率       8 bits                   8 bits                   8 bits
  强化垂直分辨率   12 bits                  12 bits                  12 bits
  动态范围         50 dB                    50 dB                    50 dB
  精度             ±3%                     ±3%                     ±3%
  采样率
     单通道        50MS/s                   100 MS/s                 200 MS/s
     双通道        50 MS/s                  100 MS/s                 100 MS/s
  缓存
     用一个通道    256 kS/channel           512 kS/channel           1 MS/channel
     用两个通道    128 kS/channel           256 kS/channel           512kS/channel
  波形缓存         Up to 1000 waveforms     Up to 1000 waveforms     Up to 1000 waveforms
  记录长度         256 KS                   512 KS                   1 MS
  PC连接           USB 2.0                  USB 2.0                  USB 2.0

触发：

  触发源           A通道/B通道/外部触发     A通道/B通道/外部触发     A通道/B通道/外部触发
  触发带宽         50 MHz                   100 MHz                  150 MHz
  触发模式
                   Free run（自由运行）     Free run（自由运行）     Free run（自由运行）
                   auto（自动）             auto（自动）             auto（自动）
                   repeat（重复）           repeat（重复）           repeat（重复）
                   单次和触发存储到缓存     单次和触发存储到缓存     单次和触发存储到缓存

频谱分析仪：

  带宽             25 MHz                   50 MHz                   100 MHz
  频率范围         DC to 20 MHz             DC to 50 MHz             DC to 100 MHz
  显示模式
                   Magnitude（数值）        Magnitude（数值）        Magnitude（数值）
                   peak hold（峰值保持）    peak hold（峰值保持）    peak hold（峰值保持）
                   average（平均）          average（平均）          average（平均）

信号发生器：
  输出             固定1 kHz方波            固定振幅、可变频率正弦波/方波/三角波、带有单/双斜率扫描选项
  输出阻抗         600 Ω                   600 Ω                   600 Ω

注：
   1、USB2.0示波器向后兼容USB1.1
