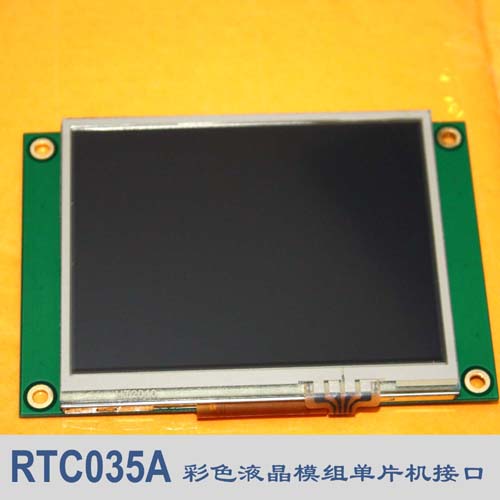

RTC035A03是一个文字与绘图模式的3.5寸TFT（320×240）点阵液晶模组，提供8位或16位8080/6800总线接口，方便MCU连接控制，可结合文字或2D图形应用，采用LED背光设计，软件对背光亮度调节功能，内建简体中文字库（GB2312），支持2D的BTE引擎，同时建几何图形加速引擎，如画面旋转功能、卷动功能、图形Pattern、双层混合显示和文字放大等等，这些功能将可节省用户在TFT屏应用的开发时间，并且提升MCU软件的执行效率。



模块内置TFT控制器和驱动器；

提供外部8位或16位8080/6800总线接口，方便MCU连接控制；

中文简体字库（GB2312）

内部控制器包含显示缓存，无需外部显示缓存,

包含触控芯片，无需外部使用AD7843；预留触摸屏接口.

BTE功能，可用于处理大量图形资料转换

软件调控背光亮度调节功能；

提供基本的GUI绘图函数（包括绘点、画线、画圆、画矩形框等）；

文字和绘图两种混合显示模式；

带触摸屏；

背光亮度软件调节

简体中文字库（GB2312）

320×240点阵；3.5inch

色彩深度256 / 4K / 65K色；

MCU界面：8-bits或16-bits的8080/6800系列；

DDRAM记忆体：230KB；

10KB 字型ROM（8x16 dots ）及支援标准ISO8859-1/2/3/4；

支援1倍到4倍字型放大（垂直和水平）；

文字垂直旋转模式功能；

支援水平和垂直区域卷动；

2D Block Transfer Engine（BTE）功能；

文字游标功能，提供32X32 pixel 的图形游标功能；

256个使用者自订8x16 字元符号；

32个使用者自建8x8 pixels 图形Pattern；

工作电压：3.3V

视域:70.08 x 52.56 mm

外型尺寸:92.9 x 63.9 x 8.5 mm

背光:LED

亮度:250 nits

工作温度:-20°C to 70°C

储存温度:-30°C to 80°C

目前该方案广泛应用于医疗、安防、仪表、工控设备、数控设备，纺织机械,无纸记录仪等。
