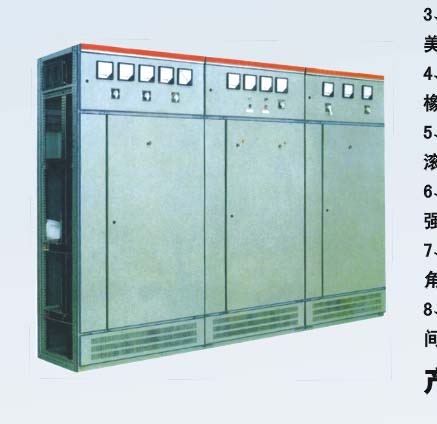

GGD型交流低压配电柜是根据原能源部、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则而设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，结构新颖、合理，电气方案切合实际，系列性、适用性能强、防护等级高等特点，可作为更新换代的产品使用。

GGD型低压配电柜符合IEC439《低压成套开关设备的控制设备》和GB7251 - 87《低压成套开关设备》等标准。

1、GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。可以使工厂实现予生产。既缩短了生产周期，也提高了工作效率。

2、GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

3、GGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新。

4、柜门用转轴式活动铰链与构架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

5、装有电器元件的仪表门用多股软铜线与构架相连。整柜构成完整的接地保护电路。

6、柜体面漆选用聚脂桔形烘漆。附着力强，质感好。整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适用视觉环境。

7、柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

8、柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20～IP40之间选择。

技术数据

型号： GGD-1／GGD-2／GGD-3

额定工作电流（A）： 400．600（630）1000／1000．1500 (1600)／2000．2500．3150

额定短路开断电流（KA）： 15／30／50

1分钟耐受电流有效值（KA）： 15／30／50

额定耐受电流峰值（KA）： 30／63／105

额定频率（Hz）： 50

额定工作电压（V）： 380

额定绝缘电压（V）： 660

工频耐压1分钟（V）： 2500

控制电动机功率（KW）： 0.5~300

外壳防护等级(级)： IP30
