概述：SIMATIC S7-200 系列 PLC 适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200 系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此 S7-200系列具有极高的性能/价格比。S7-200系列出色表现在以下几个方面：
•  极高的可靠性
•  极丰富的指令集
•  易于掌握
•  便捷的操作

•  丰富的内置集成功能

•  实时特性

•  强劲的通讯能力

•  丰富的扩展模块

S7-200 系列在集散自动化系统中充分发挥其强大功能。使用范围可覆盖从替代继电器的简单
控制到更复杂的自动化控制。应用领域极为广泛，覆盖所有与自动检测，自动化控制有关的工业及民用领域，包括各种机床、机械、电力设施、民用设施、环境保护设备等等。如：
•  冲压机床
•  磨床
•  印刷机械
•  橡胶化工机械
•  中央空调
•  电梯控制
•  运动系统

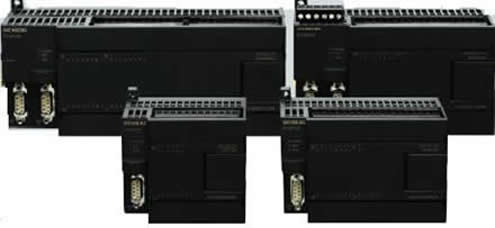

S7-200系列 PLC可提供 4个不同的基本型号的
8种 CPU供您使用。

本机集成 6 输入/4 输出共 10 个数字量 I/O 点。无 I/O 扩展能力。6K 字节程序和数据存储空间。 4个独立的30kHz高速计数器， 2路独立的20kHz高速脉冲输出。1 个 RS485 通讯/编程口，具有 PPI 通讯协议、MPI 通讯协议和自由方式通讯能力。非常适合于小点数控制的微型控制器。



机集成 8 输入/6 输出共 14 个数字量 I/O 点。可连接 2 个扩展模块，最大扩展至 78路数字量 I/O点或 10路模拟量 I/O 点。6K字节程序和数据存储空间。4 个独立的 30kHz 高速计数器，2 路独立的 20kHz 高速脉冲输出，具有 PID 控制器。1 个 RS485 通讯/编程口，有 PPI 通讯协议、MPI 通讯协议和自由方式通讯能力。是具有扩展能力的、适应性更广泛的全功能控制器





本机集成 14 输入/10 输出共 24 个数字量 I/O 点。可连接 7 个扩展模块，

最大扩展至 168路数字量 I/O点或 35路模拟量I/O 点。16K字节程序和

数据存储空间。6 个独立的 30kHz 高速计数器，2 路独立的 20kHz 高速

脉冲输出，具有 PID 控制器。1 个 RS485 通讯/编程口，具有 PPI 通讯

协议、MPI 通讯协议和自由方式通讯能力。I/O 端子排可很容易地整体

拆卸。是具有较强控制能力的控制器。





本机集成14输入/10输出共 24个数字量 I/O点，2输入/1输出共 3个模拟量 I/O点， 可连接 7个扩展模块， 最大扩展至 168路数字量 I/O点或 38路模拟量 I/O 点。22K 字节程序和数据存储空间，6 个独立的高速计数器(100KHz)，2 个 100KHz 的高速脉冲输出，2 个 RS485 通讯/编程口，具有 PPI 通讯协议、MPI 通讯协议和自由方式通讯能力。本机还新增多种功能，如内置模拟量 I/O，位控特性，自整定 PID 功能，线性斜坡脉冲指令，诊断 LED，数据记录及配方功能等。

是具有模拟量 I/O 和强大控制能力的新型 CPU。





本机集成 24输入/16输出共 40个数字量 I/O 点。可连接 7个扩展模块，最大扩展至 248 路数字量 I/O 点或 35 路模拟量 I/O 点。26K 字节程序和数据存储空间。6 个独立的 30kHz 高速计数器，2 路独立的 20kHz 高速脉冲输出，具有 PID 控制器。2 个 RS485 通讯/编程口，具有 PPI 通讯协议、MPI 通讯协议和自由方式通讯能力。I/O 端子排可很容易地整体拆卸。用于较高要求的控制系统，具有更多的输入/输出点，更强的模块扩展能力，更快的运行速度和功能更强的内部集成特殊功能。可完全适应于一些 4复杂的中小型控制系统S7- 200 CN可编程控制器
    名称 订货号
    中央处理器 CPU
    CPU 222 CN DC/DC/DC 8DI/6DO 6ES7 212-1AB23-0XB8
    CPU 222 CN AC/DC/Relay 8DI/6DO R 6ES7 212-1BB23-0XB8
    CPU 224 CN DC/DC/DC 14DI/10DO 6ES7 214-1AD23-0XB8
    CPU 224 CN AC/DC/Relay 14DI/10DO R 6ES7 214-1BD23-0XB8
    CPU 224XP CN DC/DC/DC 14DI/10DO 6ES7 214-2AD23-0XB8
    CPU 224XP CN AC/DC/Relay 14DI/10DO R 6ES7 214-2BD23-0XB8
    CPU 226 CN DC/DC/DC 24DI/16DO 6ES7 216-2AD23-0XB8
    CPU 226 CN AC/DC/Relay 24DI/16DO R 6ES7 216-2BD23-0XB8
    扩展模块 EM
    EM 221 CN 8DI 24 VDC 6ES7 221-1BF22-0XA8
    EM 221 CN 16DI 24 VDC 6ES7 221-1BH22-0XA8
    EM 222 CN 8DO 24 VDC 6ES7 222-1BF22-0XA8
    EM 222 CN 8DO R 6ES7 222-1HF22-0XA8
    EM 223 CN 4DI / 4DO 24 VDC 6ES7 223-1BF22-0XA8
    EM 223 CN 4DI 24 VDC / 4DO R 6ES7 223-1HF22-0XA8
    EM 223 CN 8DI / 8DO 24 VDC 6ES7 223-1BH22-0XA8
    EM 223 CN 8DI 24 VDC / 8DO R 6ES7 223-1PH22-0XA8
    EM 223 CN 16DI / 16DO 24 VDC 6ES7 223-1BL22-0XA8
    EM 223 CN 16DI 24 VDC / 16DO R 6ES7 223-1PL22-0XA8
    EM 223 CN 32DI / 32DO 24 VDC 6ES7 223-1BM22-0XA8
    EM 223 CN 32DI 24VDC / 32DO R 6ES7 223-1PM22-0XA8
    EM 231 CN 4AI 6ES7 231-0HC22-0XA8
    EM 231 CN 2AI热电阻 6ES7 231-7PB22-0XA8
    EM 231 CN 4AI热电偶 6ES7 231-7PD22-0XA8
    EM 232 CN 2AO 6ES7 232-0HB22-0XA8
    EM 235 CN 4AI / 2AO（实际的物理点数为;4AI / 1AO） 6ES7 235-0KD22-0XA8
    S7- 200可编程控制器
    名称 订货号
    中央处理器 CPU
    CPU 221 DC/DC/DC 6DI/4DO 6ES7 211-0AA23-0XB0
    CPU 221 AC/DC/Relay 6DI/4DO R 6ES7 2110-BA23-0XB0
    CPU 222 DC/DC/DC 8DI/6DO 6ES7 2121-AB23-0XB0
    CPU 222 AC/DC/Relay 8DI/6DO R 6ES7 212-1BB23-0XB0
    CPU 224 DC/DC/DC 14DI/10DO 6ES7 214-1AD23-0XB0
    CPU 224 AC/DC/Relay 14DI/10DO R 6ES7 214-1BD23-0XB0
    CPU 224XP DC/DC/DC 14DI/10DO/2AI/1AO 6ES7 214-2AD23-0XB0
    CPU 224XP AC/DC/Relay 14DI/10DO R/2AI/1AO 6ES7 214-2BD23-0XB0
    CPU 226 DC/DC/DC 24DI/16DO 6ES7 216-2AD23-0XB0
    CPU 226 AC/DC/Relay 24DI/16DO R 6ES7 216-2BD23-0XB0
    扩展模块 EM
    EM 221 8DI 24 VDC 6ES7 221-1BF22-0XA0
    EM 221 8DI 120/230 VAC 6ES7 221-1EF22-0XA0
    EM 221 16DI 24 VDC 6ES7 221-1BH22-0XA0
    EM 222 8DO 24 VDC 6ES7 222-1BF22-0XA0
    EM 222 8DO R 6ES7 222-1HF22-0XA0
    EM 222 8DO 120/230 VAC 6ES7 222-1EF22-0XA0
    EM 222 4DI 24 VDC-5A 6ES7 222-1BD22-0XA0
    EM 222 4DI R-10A 6ES7 222-1HD22-0XA0
    EM 223 4DI / 4DO 24 VDC 6ES7 223-1BF22-0XA0
    EM 223 4DI 24 VDC / 4DO R 6ES7 223-1HF22-0XA0
    EM 223 8DI / 8DO 24 VDC 6ES7 223-1BH22-0XA0
    EM 223 8DI 24 VDC / 8DO R 6ES7 223-1PH22-0XA0
    EM 223 16DI / 16DO 24 VDC 6ES7 223-1BL22-0XA0
    EM 223 16DI 24 VDC / 16DO R 6ES7 223-1PL22-0XA0
    EM 223 32DI / 32DO 24 VDC 6ES7 223-1BM22-0XA0
    EM 223 32DI 24 VDC / 32DO R 6ES7 223-1PM22-0XA0
    EM 231 4AI 6ES7 231-0HC22-0XA0
    EM 231 2AI热电阻 6ES7 231-7PB22-0XA0
    EM 231 4AI热电偶 6ES7 231-7PD22-0XA0
    EM 232 2AO 6ES7 232-0HB22-0XA0
    EM 235 4AI / 2AO（实际的物理点数为：4AI / 1AO） 6ES7 235-0KD22-0XA0
    EM 241 Modem 6ES7 241-1AA22-0XA0
    EM 253 定位模块 6ES7 253-1AA22-0XA0
    EM 277 PROFIBUS-DP 6ES7 277-0AA22-0XA0
    CP 243-1 以太网模块 6GK7 243-1EX00-0XE0
    CP 243-1 IT 版以太网模块 6GK7 243-1GX00-0XE0
    CP 243-2 AS-I 接口模块 6GK7 243-2AX01-0XA0
    卡和电缆
    MC 291 32K x 8 EEPROM 存储器盒 6ES7 291-8GE20-0XA0
    存储卡 64K 6ES7 291-8GF23-0XA0
    存储卡 256K 6ES7 291-8GH23-0XA0
    CC 292 CPU 22x 时钟 / 日期电池盒 6ES7 297-1AA20-0XA0
    CC 292 CPU 23x 时钟 / 日期电池盒 新 6ES7 297-1AA23-0XA0
    BC 293 CPU 22x 电池盒 6ES7 291-8BA20-0XA0
    扩展电缆 I / O 扩展 0.8米，CPU 22X/EM 6ES7 290-6AA20-0XA0
    编程电缆,PC/PPI,RS232/485转换,带光电隔离,最大187.5K波特率,支持多主站 6ES7 901-3CB30-0XA0
    编程电缆,PC/PPI,USB/485转换,带光电隔离,最大187.5K波特率,支持多主站 6ES7 901-3DB30-0XA0
    编程软件
    STEP 7-Micro/WIN 32(V3.2)单用户授权(CD-ROM) 6ES7 810-2BC02-0YX0
    STEP 7-Micro/WIN 32(V3.2)升级授权(CD-ROM) 6ES7 810-2BC02-0YX3
    STEP 7-Micro/WIN 32(V4.0)单用户授权(包含SP3升级包) 6ES7 810-2CC03-0YX0
    STEP 7-Micro/WIN 32(V4.0)升级授权 6ES7 810-2CC03-0YX3
    电缆，网络连接器，中断器
    MPI电缆 6ES7 901-0BF00-0AA0
    PROFIBUS_电缆 6XV1 830-0AH10
    网络总线连接器，带编程口，垂直电缆出线 6ES7 972-0BB11-0XA0
    网络总线连接器，不带编程口，垂直电缆出线 6ES7 972-0BA11-0XA0
    网络总线连接器，不带编程口，35度 垂直电缆出线 6ES7 972-0BA40-0XA0
    网络总线连接器，带编程口，35度 垂直电缆出线 6ES7 972-0BB40-0XA0
    CPU 22X/EM 端子连接块，7个端子，可拆卸 6ES7 292-1AD20-0AA0
    CPU 22X/EM 端子连接块，12个端子，可拆卸 6ES7 292-1AE20-0AA0
    RS-485 IP 20 中继器，隔离 6ES7 972-0AA00-0XA0
    附件
    接地端子，10个 6ES5 728-8MA11
    现场接线端子排,12个（用于CPU221,CPU222）10个/包 6ES7 290-2AA00-0XA0
    备用端子盖板（1套），包括各种CPU和扩展模块 6ES7 291-3AX20-0XA0
    8个端子数字量输入模拟开关，用于CPU及扩展模块 6ES7 274-1XF00-0XA0
    14个端子数字量输入模拟开关，用于CPU及扩展模块 6ES7 274-1XH00-0XA0
    24个端子数字量输入模拟开关，用于CPU及扩展模块 6ES7 274-1XH00-0XA0
