●概述

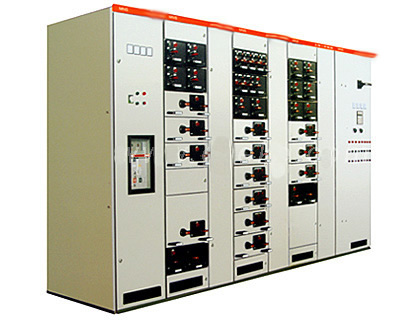

FYMNS是一种模块化、多功能的低压配电柜，应用于电厂、石油化工、工矿企业及高层建筑等领域中所用需要高可靠性场合的低压配电、控制系统。
符合标准：IEC439-1，UTE63-410，GB7251.1等。
●使用环境条件
①周围空气温度：上限+40℃，下限-10℃。
②海拔：≤2000m（若超过海拔2000m订货时应说明）。
③周围相对湿度：日平均值≤95%，月平均值≤90%。
④周围空气：没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸
气或盐的污染。
⑤无经常性剧烈震动或常年腐蚀场所。
⑥本装置适应于以下温度的运输和储存过程：-25℃至55℃的范
围之间，在短时间内（不超过24h）可达+70℃，在这些极限温度下
装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工
作。如果上述使用条件不能满足时，应由用户和制造厂协商解决。
⑦当本装置使用海上石油和核电站时，应另行签订技术协议。
●基础技术参数
.电气性能
额定绝缘电压 660V(1000V)
额定工作电压 380V,660V
主母线最大工作电流 5000A
主母线额定耐受电流 100kA/1s
主母线额定峰值耐受电流 220kA/0.1s
配电母线(垂直母线)最大工作电流 1000A
配电母线(垂直母线)峰值电流标准型105kA(最大值)/0.1s加强型76kA(最大值)/0.s
2.防护等级
符合IEC529,DIN10050标准
IP30对大于φ2.5mm固体防护
IP40对大于φ.0mm固体防护
IP54对尘埃和任意方向喷溅怍防护
(订购IP54防护等级时应与制造厂协商)
●FYMNS特点
设计紧凑：以较小的空间容纳较多的功能单元； ◎结构件通用性强、组装灵活、以E=25mm为模数，结构及
抽出式单元可以任意组合，以满足系统设计的需要；
母线用高强度阻燃型、高绝缘强度的塑料功能板保护、具有抗故障电弧性能，使运行维修安全可靠； ◎各种
大小抽屉的机械联锁机构符合标准规定，有连锁、试验、分离三个明显的位置，安全可靠；
采用高强度阻燃型工程燃料，有效加强了防护安全性能； ◎柜体可按工作环境的不同要求选用相应的防护等级；
设备运行连续性和可靠性高； |
