●概述

FYGCK低压抽出式开关柜适用于发电厂、变电站、工矿企业和高层建筑等场所，作为交流380V、频率50HZ电力系统的配电和电动机控制之用。

符合标准：IEC439.1，GB7251.1等。

●使用环境条件

①周围空气温度：上限+40℃，下限-10℃。

②海拔：≤2000m（若超过海拔2000m订货时应说明）。

③周围相对湿度：日平均值≤95%，月平均值≤90%。

④周围空气：没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸气或盐的污染。

⑤无经常性剧烈震动或常年腐蚀场所。

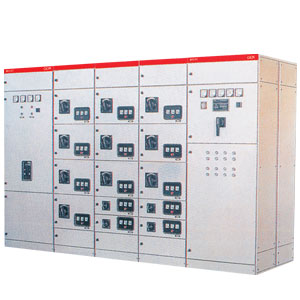

低压抽出式开关柜产品结构及特点

、基本框架为组合装配式结构，框架的全部结构件通过螺钉紧固互相连接成基本框架，再需要加上门、挡

板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的开关柜的柜体。

2、框架采用KB型（C型）和异型钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。

3、框架及零部件安装孔按模数E＝20mm变化。

4、零部件通用性强、适用性好、标准化程度高，功能单元（抽屉）的抽出、插入为杠杆操作，加上配置轨道轴承操作轻便、可靠。

5、内部结构采用镀锌处理，外部经酸和磷化处理后，采用静电环氧粉末喷涂，柜体外壳防护等级为IP40

6、柜体按MCC方案可分为：抽屉式和固定隔式，抽屉单元高度有：200mm，300mm，500mm，600mm等规格。

7、柜体高度H为2200mm，深度D为800mm或1000mm，宽度W为600mm或800mm，000mm。也可根据用户要求来定制其它大小的柜体。

8、FYGCK-W低压抽出式开关柜适用于发电厂、冶金、石油化工、轻工纺织、港口码头、大楼宾馆等场所作为交流三相四线或五线制、电压380V、频率50Hz电力系统的配电和电动机控制之用。FYGCK-W是经过全面试验，由制造厂组装的高级型低压开关柜，它符合：IEC439，1-1992GB7251.1-1997。
