一、用途
　　DRO系列光栅数显系统主要应用于直线位移的测量，可实现位移量的精确显示和自动控制，广泛用于机床加工和仪器的精密测量。
　　1.数显表的通用功能：清零；预置数；自动分中；公英制转换；绝对坐标/相对坐标/200组用户坐标显示转换；停电记忆；200点辅助零位功能；寻找机械原点；线性误差修正；睡眠开关。
　　2.机床数显表加工功能：计算器功能；圆周分孔；斜线分孔；斜度加工；圆弧加工；车床功能；EDM输出；矩形内腔渐进加工；数字过滤；直径/半径显示。

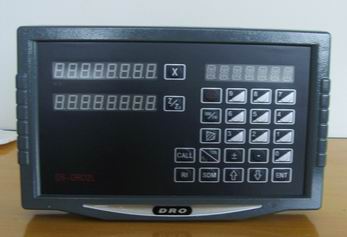

二、数显表型号与功能
　　DRO-2G  通用功能2坐标磨床专用数显表
　　DRO-2L  通用功能2坐标车床专用数显表
　　DRO-2M  多功能2坐标铣床专用数显表
　　DRO-3M  多功能3坐标铣床专用数显表
　　DRO-3E  通用功能3坐标电火花成型机床专用数显表
三、数显表技术参数

　　1、电压范围：AC 80V～260V/50HZ～60HZ

　　2．功耗：25VA

　　3．坐标数：二坐标，三坐标

　　4、显示：带符号7位显示（两轴或三轴）数据信息窗采用八位米字显示符号输出

　　5、倍频数：4X

　　6．显示箱允许输入信号：TTL方波

　　7．允许输入信号频率：＞100KHZ

　　8．长度分辨率10μm、5μm、2μm、1μm、0.5μm

　　9．操作键盘：轻触键盘

　　10.光栅尺:栅距为0.02mm、0.01mm，供电电源为+5V，输出两路相差90°的TTL方波信号

四、安装条件

　　1.数显表能在0℃～+40℃的环境下工作。不得暴露在烈日或高温。

　　2.远离高电压、大电流、强磁场的设备，光栅尺信号电缆线尽量远离电源线。

　　3.避免金属屑、油、水等进入数显表注意防尘防潮；不要将本装置安装在震动较大或不稳固的工作台上。

　　4.环境温度在+40℃时，空气的相对湿度不超过50%，较低温度时允许有较大相对湿度，由于温度变化产生的凝露应采取特殊的措施。

五、外型及安装尺寸

　　1.外型尺寸:308×194×80

　　2.安装尺寸

注意：使用线夹将电源线、信号线夹起，避免拌倒人。

     安装高度为操作者操作绝对高度1350mm。

安装组合附件

　由于各种机床结构、工作环境不同，传感器的安装没有统一的标准，为了兼顾各种机床的安装，本公司特制作各种组合附件供广大用户选用，有传感器罩壳、安装铝条、数显表安装架、角铝、安装铝板等

六、安装组合附件

　　由于各种机床结构、工作环境不同,传感器的安装没有统一的标准,为了兼顾各种机床的安装,本公司特制作各种组合附件供广大用户选用,有传感器罩壳、安装铝条、数显表安装架、角铝、安装铝板等.

     该数显表广泛使用于车床、铣床、磨床、线切割、摇臂钻、电火花、镗床、龙门镗铣等各类机加工机床，有利于提高加工效率和加工精度。
