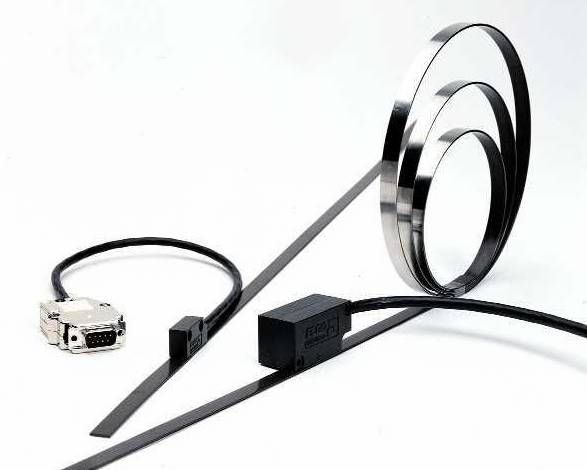

磁栅尺带

磁栅尺精度
 ±10μm/m、±15μm/m、±30μm/m

磁栅尺长度
 Max 32M

磁 间 距
 1+1mm、2+2mm


磁栅尺的技术参数:

最大量程
 无限

准确度
 ±25μm/M

分辨率
 1μm ；5μm

输出信号
 方波（三路A、B、Z；六路 ）；正弦

工作电压
 ±5V

最高工作速度
 100M/min


磁栅产品优点

非接触式测量，无背隙问题

高抗污染能力

安装简易，安装允许误差大

价格便宜

磁栅尺主要市场

金属加工设备  建材机械　木工机械

磁栅尺以耐水耐油污耐粉尘耐震动性见长，长度在2米以上性价比优势愈加明显，并且长度越长优势越明显。在大型金属切削机床如大的镗床、铣床，水下测量，木材石材加工机床（工作环境粉尘很重），金属板材压轧设备（大型成套设备）等应用方面有明显优势

  磁性尺测量系统专为线性位移测量而设计.

经济,效率特别适用于长距离的测量.

特别适用于如油污,切削屑,震动等恶劣环境.

依应用性质不同可定义出两个不同的系统

磁性尺测量系统:

使用于线性位移测量并于显示器显示测量值

磁性编码器:

使用于线性位移测量并将位移量转换为对应的脉波数输出给PLC或控制器.

特点

精度高:分辨率可达0.001MM,系统精度0.01MM

信号强:读头输出信号为5VPP或24VPP输出,可以直接给二次设备,如PLC,记数器等

信号输出形式多:PP/OP/LD/TTL; SSI/RS485/RS422 (5V,24V) 1V~~正弦波信号 4-20MA电流信号 0-10VDC 电阻多种形式

磁带磁性稳定,使用寿命长,10年不丢磁

防护等级高:IP67,可直接工作于油,水,100度高温等恶劣环境

安装要求:

ME- 线缆走向必须和动力线分开以减小串入噪声

输入电源 : 电压允差不能超过 +/- 5%. 波纹不超过 50 mV

电气干扰的抑制 : 供电电压不超过额定值的 +/- 5v 波纹电压不超过 50 mV

带 RC 网络的 AC 扼流圈 , 例如 0.1 微法 /100 欧姆，安装自由轮二极管到 DC 线圈， 安置 RC 抑制电机和它的断路线圈 ( 在电机端子盒中 ) 为电子装置提供额外的电力
