KSD9700温控开关，电机温控开关热保护器，小体积温控开关温控器

长沙亿鑫电子有限公司

产品型号:	KSD9700温控开关
产品价格:	价优
产品品牌:	亿鑫

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：陈伊锋

所在区域：	湖南.长沙
办公地址：	长沙市国家高新技术产业开发区火炬城M1组团B座
邮　　编：	410003
电　　话：	0731-85573973
移动电话：	13739092020
传　　真：	0731-85572721
电子邮件：	153326323@qq.com

公司主页：	http://www.csyixindz.com&nbsp；

详细描述:

【产品介绍】

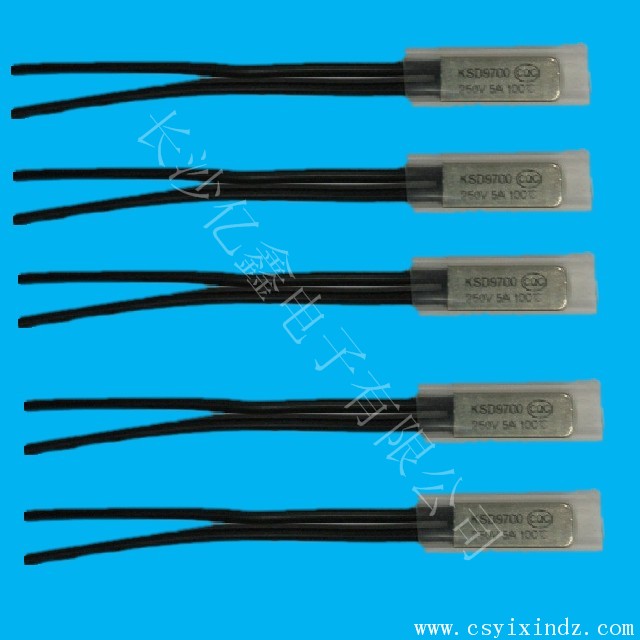

KSD9700型温控开关

KSD9700型热保护器是由导热金属外壳、焊有银合金触点的双金属元件、导电支架、绝缘固定座、静触片及耐热导线等元件组成。全封闭的结构能使元件免受灰尘或杂质的污染，防止漆液的渗透及外力的损坏。由于外壳是金属导电体，在使用时配置有导热且耐温的绝缘套管。电流通过有阻抗的双金属元件，遇非正常工作时，随电流增大或周围温度升高至设定温度值时，双金属元件迅速动作，打开触点，切断电路。当装置冷却到安全工作温度时，触点自动闭合，恢复正常工作状态。广泛应用于单相、三相电机由于过载、堵转等非正常工作状态下引起的电机过热保护，也适用于扼流线圈、螺旋真空管以及变压器等一般电器的过热保护和温度控制。
1．使用条件
① 相对湿度在-25℃ - +125%
② 大气压力：86-106Kpa
③ 工作位置：任意

2．技术参数
① 触点形式：1D或1H
② 触点负载：220VAC 5A 或24VDC 5A
③ 绝缘电阻：常温常湿 ≥100MΩ
④ 接触电阻：≤ 100 mΩ
⑤ 介质耐压：≥1000VAC
⑥ 振动强度：50HZ单幅0.35mm
⑦ 冲击强度：150m/S²
⑧ 重量< 3g

---------------------------------------------------------------------------------------

3．规格数据表

代码

动作温度

复位温度

代码

动作温度

复位温度

40

40±5℃

≥30℃

105

105±5℃

70±12℃

45

45±5℃

≥30℃

110

110±5℃

75±12℃

50

50±5℃

≥30℃

115

115±5℃

80±12℃

55

55±5℃

≥30℃

120

120±5℃

85±12℃

60

60±5℃

40±10℃

125

125±5℃

90±12℃

65

65±5℃

45±10℃

130

130±5℃

95±12℃

70

70±5℃

50±10℃

135

135±5℃

100±12℃

75

75±5℃

55±10℃

140

140±5℃

105±12℃

80

80±5℃

60±10℃

145

145±5℃

110±12℃

85

85±5℃

65±10℃

150

150±5℃

115±12℃

90

90±5℃

70±10℃

155

155±5℃

120±12℃

95

95±5℃

75±10℃

160

160±5℃

125±12℃

100

100±5℃

80±10℃

特殊规格可根据顾客要求制定
4．安装尺寸及外形

产品型号	长	宽	高
20-塑料壳	20	8	4.3
20-金属壳	20	7.5	3.8
15-塑料壳	15	7	3.8
15-金属壳	15	6.7	3.2
