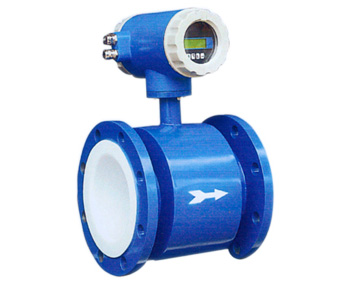

一、概述：
电磁流量计适用测量封闭管道中导电液体和浆液的体积流量，如洁净水、污水、各种酸碱盐溶液、泥浆、纸浆以及食品方面的液体等，多种电极和多种衬里大大方便了你的选择，宽阔的30：1流量范围、智能化的多种结构，被广泛的应用电力、钢铁、化工、制药、环保、稀土等多种行业。
二、工作原理：
电磁流量计所依据的基本理论是法拉第电磁感应定律，当导体切割磁力线运动时，导体内将产生感应电动势。根据该原理，可测量管内流动的导电流体的体积。导电流体流动的方向与电磁场的方向垂直，在导管垂直方向施加一个交变的磁场，并在有绝缘衬里的导管内壁两侧安装一对电极，两电极的连线既与导管轴线垂直，又与磁场方向垂直，当导电液体流经导管时，因切割力线，两个电极上就产生感应电动势。
三、技术参数：
1）测量口径：10mm-1200mm
2）流速范围：0.3-10m/s
3）介质导电率:>5us/cm
4）测量精度：±0.5%,  ±0.2%  （量程指定段）
5）机械振动频率：≤55Hz
6）防爆等级：ExdIIBT4
7）防护等级：IP65, IP67, IP68
8）工作电源：220VAC±15%, 24VDC±5%
9）功耗：<10VA
10） 输出信号：4-20mA、RS485
11） 现场显示断电保存时间：10年
显示方式：LCD显示瞬时流量4位，累积流量8位。

广东迪川流量计gd0029@126.com qq: 392751074何經理15800299048

电话：020-85628522传真：020-85628533地址：广州天河区棠德南路117号

http://gddckj168.b2b.hc360.com  http://gddckj168.cn.alibaba.com/

一、概述：

 1、涡轮流量传感器（以下简称传感器）为我公司新研制开发的防腐型传感器，与显示仪表配套组成涡轮流量计。可测量液体的瞬时流量和累计体积总量，也可以对液体定量控制。传感器具有精度高寿命长操作维护简单等特点，广泛用于工矿、石油、化工、冶金、电厂等行业。传感器全部采用非金属材料，测量较强腐蚀性液体尤为适用。是测量腐蚀性液体的理想仪表。
2、传感器适用于无纤维、颗粒等杂质的液体。

3、如用户需用特殊型式的传感器，可共同协商订货。需防爆型传感器时，订货中加以说明

二、工作原理：
　　 被测液体流经传感器时，传感器内叶轮借助于液体的动能而旋转。此时叶轮叶片使检出装置中的磁路磁阻发生周周期性变化，因而在检出线圈两端感应出与流量成正比的电脉冲信号，经前置放大器放大后送至显示仪表。
　　 在测量范围内，传感器的流量脉冲频率与体积流量成正比，这个比值即为仪表系数用K表示：:　　K=f / Q或K＝V / N
　　 式中：f－流量信号频率（Hz）；
　　　　　 Q－体积流量（m3/h或L/h）；
　　　　　 N－脉冲数；
　　　　　 V－体积总量（m3/L）；
　　 每台传感器的仪表系数由迪川制造厂填写在检定证书中。出厂时K值已设入配套的显示仪表中，可显示出瞬时流量和体积总量,使用厂家切忌改动K值

三、主要技术参数:
　　★ 准确度：1.0级、0.5级；
　　★ 使用条件：
　　1、 环境温度：-20～+50℃；
　　2、 相对温度：5%～95%；
　　3、 介质温度：-20～+80℃；
　　4、 防爆等级：ibⅡBT4；
　　★ 介质压力：1.0MPa；
　　★ 输出方式：脉冲输出或4～20mA两线制；
　　★ 安装方式：法兰连接；
　　★ 传输距离：传感器至显示仪表的距离可达1km
