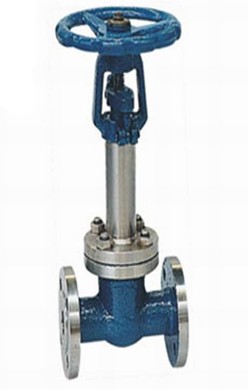

DZ40Y型法兰连接低温闸阀

上海工开阀门制造有限公司

产品型号:	DZ40Y
产品价格:	价优
产品品牌:	上海工开

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：徐学玲

所在区域：	上海.上海
办公地址：	上海市普陀区新村路671
邮　　编：	200333
电　　话：	021-55159697
移动电话：	18721652433
传　　真：	021-36327119
电子邮件：	xxl720520@126.com

公司主页：	http://www.shgkvc.cn

详细描述:

上海工开阀门http://www.shgkvc.cn 徐小姐 18721652433、QQ:807223477

DZ40Y型法兰连接低温闸阀参数

型号

DZ40Y-16

DZ40Y-25

工作压力（MPa）

1.6

2.5

适用温度（℃）

LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196

材料

阀体、闸板、阀盖、支架

LC3、LCB、LCC、1Cr18Ni9Ti

填料

浸四氟乙烯石棉绳

手轮

QT450-10

阀杆螺母

ZCuA110Fe3

阀杆

1Cr18Ni9Ti

垫片

低温石棉

DZ40Y型PN16~PN40法兰连接低温闸阀

技术要求:
1、适用温度：-46～196°C
2、结构长度按GB/T 12221-1989标准
3、法兰连接尺寸按JB/T 79-1994标准
4、设计、制造及验收按JB/T 7749-95
5、阀门的检验和试验按JB/T 9092-1999标准
6、主体材料：LCB、LF1、LF3、LC3、CF8、F304等

DZ40Y型PN16~PN40法兰连接低温闸阀技术参数

型号	公称压力（MPa）	尺寸（mm）
型号	公称压力（MPa）	DN	50	65	80	100	150	200	250	300	350	400
XD·DZ40Y-16(LP8)	1.6	L	250	265	280	300	350	400	450	500	550	600
		H	525	570	647	779	866	1208	1422	1652	1842	2075
		Do	240	280	280	320	320	400	450	560	640	720
		重量（Kg）	24	32	40	55	81	220	302	452	618	863
XD·DZ40Y-25(LP8)	2.5	L	250	265	280	300	350	400	450	500	550	600
		H	550	590	680	810	1015	1240	1452	1682	1872	2105
		Do	240	280	280	320	360	400	450	560	640	720
		重量（Kg）	27	41	56	75	145	242	307	500	670	916
XD·DZ40Y-40(LP8)	4.0	L	250	280	310	350	450	550	650	750	850	950
		H	570	610	700	830	1050	1252	1470	1700	1890	2125
		Do	280	280	320	360	400	450	560	640	720	720
		重量（Kg）	28	42	58	78	171	291	399	574	740	920

刀型闸阀，闸阀，法兰闸阀，电动闸阀，软密封闸阀，高温闸阀,高压闸阀,不锈钢闸阀，弹性座封闸阀，真空闸阀,平板闸阀,闸阀生产厂家，电站闸阀
