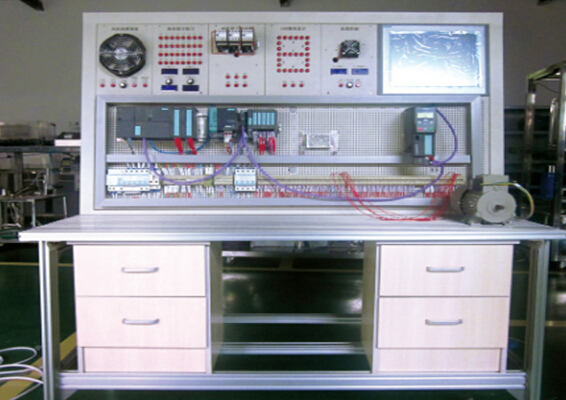

A8000 PLC模拟实训系统适合于工程类院校。具有箱式、斜台式、台式和孔屏四种形式。采用西门子S7-200、S7-1200、S7-300，以及贝加莱、研华、三菱、欧姆龙等PLC为核心，集可编程逻辑控制器、编程软件、工控组态软件、模拟控制实验板、微处理器仿真对象、真实工业对象等于一体。整个系统既能进行验证性、设计性实验，又能提供综合性实验，可满足本科、大专及中专等不同层次的教学实验要求，还可为研究开发提供实验平台。



包括：小型的直流电机控制系统、温度控制系统、变频器调速控制系统、机械手、立体仓库，电梯等等。

微处理器仿真技术构建的对象可以模拟一个对象的行为，例如液位控制、液位混合控制等。然后通过IO板卡或者模块和PLC连接。

实验对象包括了实际工程的典型应用，可以提供HMI触摸屏、组态、总线通讯、总线组网等。

该实验装置配备编程调试软件、对象控制例程软件、HMI组态软件、对象监控例程软件、对象仿真软件等一系列丰富的软件。

我们提供非常完整的配套软件，可以用于学校制定自己的实验内容，并多媒体教学课件、实验辅助软件，以及网站提供全部信息与技术支持。

可以增加自动化管理系统，从而满足多个同学使用一个设备的要求，如果PLC支持以太网，则可以自动为学生分配PLC，并进行排队授权管理。

这是最基本的模块，提供16个发光管输出指示，16个输入按钮，其中8个为数码开关。

控制实现东西南北12个灯，两个车灯的控制，通过对工程实例的模拟，熟练地掌握PLC的编程和程序调试方法，熟悉计时和比较指令的应用。

熟悉计数器编程，以及BCD码指令的应用。

传送带共有3个工位，工件从1号位装入，分别在A(操作1)、B(操作2)、C（操作3）三个工位完成三种装配操作，经最好一个工位后送入仓库，其他工位均用于传送工件。模拟对象更加复杂，从而初步了解工业应用。

通过对工程实例的模拟，熟练地掌握PLC的编程和程序调试方法，熟悉步进电机工作方式及其模拟控制编程方法。

本装置为两种液体混合装置，SL1，SL2，SL3为液面传感器，液体A、B阀门与混合液阀门由电磁阀YV1，YV2，YV3控制，M为搅匀电机。通过对工程实例的模拟。熟悉液体混合装置的控制方法及其编程方法。

实验模拟一个将工件由A处传送到B处的机械手，上升/下降和左移/右移的执行用双线圈二位电磁阀推动气缸完成。当某个电磁阀线圈通电，就一直保持现有的机械动作，例如一旦下降的电磁阀线圈通电，机械手下降，即使线圈在断电，仍保持现有的下降动作状态，直到相反方向的线圈通电为止。另外，夹紧/放松由单线圈二位电磁阀推动气缸完成，线圈通电执行夹紧动作，线圈断电时执行放松动作。设备装有上、下限位和左、右限位开关。

模拟了四个依次连接的传送带，要求起动时先起动最末一条皮带机。经过5秒延时，再依次起动其他皮带机。停止时应先停止最前一条皮带机，待料运送完毕后再依次停止其他皮带机，要求系统控制某条皮带机发生故障时的操作模拟，以及停机开机的操作流程。

简单的时序控制

通过对工程实例的模拟，熟悉三相笼型异步电动机的降压启动方式，练习PLC控制电机的操作。

模拟了轧钢机操作流程，具有START按键，以及轧钢机的三个电动机控制，系统循环直到STOP键按下，所有灯灭。通过对工程实例的模拟，熟悉PLC计时器，计数器及置位、复位指令。

邮件分拣流水线是一个典型的流水线操作，模拟了四种邮件类别，然后依据类别，启动分拣操作，还提供了开始按钮START和STOR按钮。通过该模块了解PLC对流水线的控制。

一个典型的机电设备操作范例，包括了START按键时，MODE设置开关，并模拟了自动仓储操作，系统往复运行，直到有STOP按下，自动模式下，不用等待键按下，全程自动运行。

通过水塔水位控制，熟悉上升、下降沿的触发及置位。复位指令，模拟了一个水塔供水系统，包括水池水位判定，水塔水位判定，以及上水水泵、水泵的运行依赖于两个水位。

模拟了四层电梯，包括轿箱内呼，各个楼层的外呼，上下电机等等。
