一、  概述

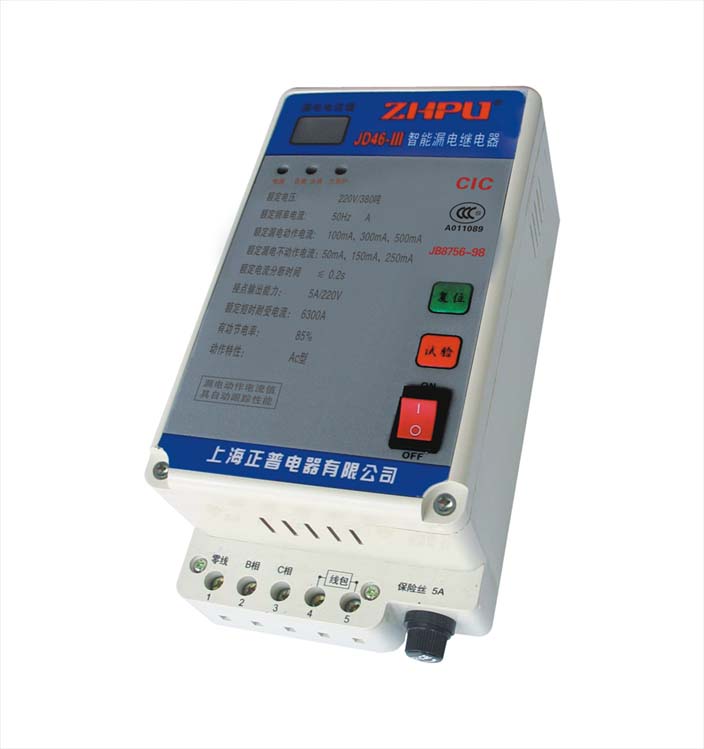

JD46漏电继电器与交流接触器或断路器组合成漏电保护装置，主要功能是对有致命危险

和用电设备提供间接接触保护，该产品适用于中性点直接接地的380V/220V低压配电系统。

二、产品功能

         本产品除符合JB6875-98、GB682995技术标准以外，还有以下特点：

        1.能在线路复杂，泄漏电较大的线路上正常运行。

        2.抗干扰性强，雷电，大电动机不误动作。

        3.自动数字显示漏电毫安值，判别线路故障，了解线路漏电情况，直观简单方便。

        4.漏电动作值范围大，加大了使用的适应性。

       5.具有监测被保护线路剩余电流大小，自动跟踪切换动作电流值的功能。

       6.具有二次自动重合闸功能，适合低压电网漏电流较大而多变的情况，

减轻了电工的工作量。

        7.无声节能运行，对配接的接触器线圈工作电压220V、380V通用，消除噪声，

节电率85%以上（节能型）。

        8.系统留有空间，方便以后系统功能升级使用。

三、主要特点

    1、 保护器开启时漏电动作电流值自动设定在100mA档，当漏电流大于100mA时继电器分闸，延时10-30S后，继电器自动合闸，同时漏电动作电流值自动设定在300mA档，当漏电大于300mA继电器分闸，延时10-30S后，继电器自动合闸，同时漏电动作电流值自动设定在500mA档，当漏电大于500mA继电器分闸，延时10-30S后，线路漏电电流小于500mA时，继电器自动合闸；如漏电电流还大于500mA，继电器分闸并且自动闭锁。

    2.分闸时漏电故障排除后，当线路剩余电流下降至50mA以下时，3分钟后漏电动作电流值又自动设定在100mA档，当漏电在50～150mA时，3分钟后漏电动作电流又自动设定在300mA档。

    3、产品投运时经确认安装无误后，方可通电试验，在开机一瞬间接触器会预合闸一次，延时10～30s后自动合闸送电。送电后按漏电“试验”键保护器就分闸，10～30S后产品又会合闸，经确认无误后就可以安全使用。

四、产品型号说明

        1.产品命名：JD46X Y

        2.产品型号分类　

        2.1  JD46Ⅰ

        2.2  JD46Ⅱ

        2.3  JD46Ⅲ

        3.特征代号有Ⅰ、Ⅱ、Ⅲ之分：

      Ⅰ:配接CJC节能接触器专用。

      Ⅱ:为普及型，可配接CJ10、CJ12、CJ20等型号接触器，可配接配有分励、欠压脱器的各种断路器。如：DZ20，DZ10、DW15、DW17等断路器。

      Ⅲ:为节能型，可配接CJ10、CJ12、CJ20等型号的普通型接触器，可实现接触器节能，消噪，无声运行等动能，配接的交流接触器的额定电流要在40A以上。

五、主要技术参数

       1.额定电流：250A、400A、630A

       2.额定电压：220V/380V

       3.额定频率：50Hz

       4.额定漏电动作电流值：△n =100mA、300mA、500mA；

5.额定漏电不动作值：1/2△n=50mA、150mA、300mA；

       6.额定分断时间：≤0.2S、0.3S、0.4S、0.5S；

       7.辅助电源电压：220V

       8.继电器接点输出能力：5A/220V.  3A/380V

       9.跳闸保持时间：1０～3０S

       10.额定接通分断能力：3000A

       11.节电率：85%(Ⅲ型)

       12.额定熔丝管容量：5A

六、使用方法

       1.      外形尺寸（长宽高，单位：mm）

       1.2    JD46型外形尺寸：180×110×80

       1.3    抽板尺寸：如右图（请按箭头方向插入）

       2.      使用环境

       2.1环境湿度：-40℃ ~ +50℃

       2.2 相对温度：≤90%

       2.3 海拔高度: ≤2000m

       2.4 污染等级：Ⅲ

       3．适用范围

       3.1 总体保护

       3.2 三相四线分路保护

       3.3 三相三线分路保护

       3.4 单相线路照明保护

4．互感器的穿线方法

被保护的线路应全部同方向（不干胶箭头所示方向）穿过互感器。

七、注意事项

    1.    本保护器对被保护线路的相与相之间、相与零线之间的触电和漏电不起保护作用。

    2. 被保护的线路应全部同方向穿过互感器，不得少穿，多穿或反穿，穿过互感器后的零线不得重复接地。

3. 零序电流互感器应离开电力互感器，大电流母线等强磁场干扰源，上下、左右、前后至少25cm。

4. 总保的互感器如采用穿接地线的方法时，互感器上不干胶标志的箭头朝配电变压器的方向。

    5.    出现故障应及时排除，以免发生事故。

    6.    保护器正常使用时，每月至少应试验跳闸一次，合闸５秒后再按试验按钮。

八、常见故障及排除

    1.   如为新装，不能正常投运，应检查线路接线是否正确，被保护线路是否与其它线路混装，变压器中性接地线是否接好，泄漏电流是否超过额定值。

2. 如安装一段时间后投运不正常，则应先分析是线路原因，还是继电器本身故障，可先拔下零序电流互感器插头或切除输出线路，再重新开机送电，如开机试送电跳闸后10—30秒能自动合闸送电，则继电器本身正常；如在继电器输入电压正常情况下，开机无反应或试送电跳闸10—30秒不能自动重合闸，则为继电器本身故障
