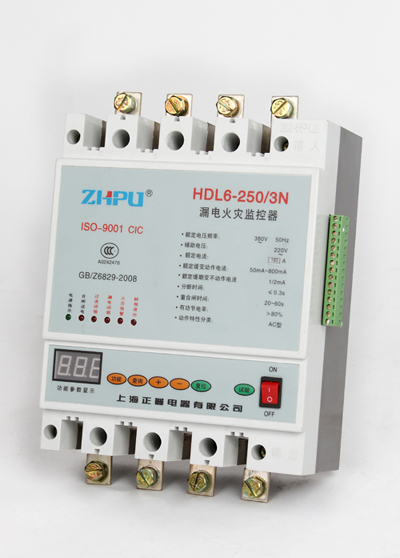

一、产品概述

本产品采用国际、国内先进电子技术和高速微处理器，将漏电、火灾监控与电磁开关集成于一体，是一种多功能全自动的用电安全保护装置，在各种故障形成阶段发出声光报警信号或迅速切断电源，防止火灾于未燃。外置烟雾探测器、声光报警、消防联动接口，能接受消防报警控制系统指令，远程切断非消防用电设备，防止火灾蔓延，保护人身和财产安全。适用于民用建筑、高层建筑、体育馆、会堂、剧院、电影院等公共场所供电回路的一、二级用电安全防火保护。电气火灾监控漏电保护器，按照国家GB/Z6829-2008、GB50045-95等相关标准等规定生产。

二、主要功能

1、产品集监测、报警、独立/联动控制等多种功能于一体。

2、具有漏电、过流、缺相、欠压保护及声光报警等功能。

3、具有火灾烟雾探测监控保护功能。

4、具有消防联动接口，接受消防系统的指令控制（DC24V）。

5、具有漏电流及相位自动判定功能。

6、具有保护线路漏电流达到设定值时，能迅速切断电源并报警，且自动存储最后一次漏电流动作值。

7、具有数码显示剩余电流值, 电流、电压值。

8、漏电动作值可设定：50、100、200、300、500、800mA。　　

9、自动重合闸功能。

三、主要技术参数

1、额定电压、频率    380V、50Hz

2、额定辅助电压：    220V

3、额定工作电流：    100A、160A、200A、250A ;

4、额定漏电动作电流(可设定)：50mA、100mA、200mA、300mA、500mA、800mA;

5、额定漏电不动作电流：     25mA、50mA、100mA、150mA、250mA、400mA;

6、漏电分断动作时间：≤0.1～0.5s(可设定);

7、重合闸时间：      10～30s

8、有功节电率：      ＞80%

四、外观及安装尺寸

五、安装

1、正常使用条件

1.1、环境温度：-40℃～+50℃

1.2、相对湿度：≤90﹪

1.3、海拔高度：≤2000m

1.4、污染等级：3级

2、保护器应安装在干燥、通风、无尘、无有害气体，远离磁场和无震动的地方，应垂直固定在配电箱或墙上，便于操作。

六、送电试验

1、接线无误方可送电试验，打开电源开关绿色电源指示灯亮保护器合闸，0.5秒即跳闸，红色送电指示灯灭，过10秒后，自动合闸，红色送电指示灯亮，送电正常，进入正常运行。

2、按漏电试验按钮，保护器跳闸过10～30秒自动合闸。

3、当漏电、过流、等原因超过本机额定值而锁机时，须查明锁机原因，清除故障后，方可按复位键，重新启动保护器回到正常投运。

4、本保护器不能在缺相的情况下使用，缺相后自动闭锁本机，以保护电动机等电器产品使用安全。

七、注意事项

1、本保护器对被保护线路的相线与相线之间，相线与零线之间的触电不能保护。

2、本保护器工作电流已整定，不能过载使用。

3、（另线）N线不得错接或漏接，如接错会烧毁本机。

4、保护器下侧线严禁接地或越保护接线，严禁同其它线及保护器下侧线相接。

5、保护器的输入端子N、A为保护器的自身辅助电源，不得漏接。

6、保护器正常使用时，应按GB/Z6829-2008的要求每月对试验按钮进行动作试验。

7、保护器有异常现象要及时退出运行，回厂维修，禁止自行拆开。

制造公司：上海正普电器公司

地    址：温州柳市中国电器城Ⅱ单元315号
