本产品采用国际、国内先进电子技术和高速微处理器，是集漏电保护、火灾监控、消防联动于一体的一种多功能全自动安全用电,并与交流接触器或断路器组合成漏电火灾监控保护装置；在各种故障形成阶段发出声光报警信号或迅速切断电源，防止火灾于未燃。外置1路~8路烟雾探测器、远程控制、声光报警、消防联动接口，能接受消防报警控制系统指令，远程切断非消防用电设备，防止火灾蔓延，保护人身和财产安全。适用于民用建筑、高层建筑、体育馆、会堂、剧院、电影院等公共场所供电回路的一、二级用电安全防火保护。漏电火灾监控保护器，按照国家GB/Z6829-2008、GB50045-95等相关标准等规定生产。
三、主要功能
1、产品集监测、报警、独立/联动控制等多种功能于一体。
2、具有漏电、过流、缺相、欠压、过压保护及声光报警等功能。
3、具有1~8路火灾烟雾探测监控保护功能。
4、具有消防联动接口，接受消防系统的指令控制（DC24V）。
5、具有漏电流及相位自动判定功能。
6、线路漏电流达到设定值时，能迅速切断电源并报警，且自动存储最后一次漏电流动作值。
7、具有数码显示漏电电流值, 电流、电压值。
8、可设定漏电动作值。
9、可设定分断动作时间。
10、具有自动重合闸功能。
四、主要产品技术参数
1、额定电压、频率 380V、50Hz
2、额定辅助电压： 220V
3、额定工作电流： 40~630A ;
4、、另序互感器内经：55mm、70mm、85mm
5、额定漏电动作电流(可设定)：50mA、100mA、200mA、300mA、500mA、800mA;
6、额定漏电不动作电流：I△no 1/2 ;
7、漏电分断动作时间(可设定)：≤0.1～0.5s;
8、输出[线包]接点容量：≤5A
9、重合闸时间： 20～60s
10、有功节电率： ＞80%

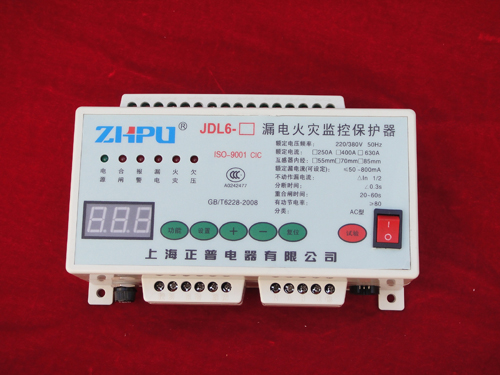

五、外观安装尺寸及面板功能图
图（1）
|
规格型号 |
外形尺寸 |
安装尺寸 |
安装螺钉 |
|
JDL6 |
190mm*120mm |
175*105mm |
M4*30 |
六、安装环境
1、正常使用条件
1.1、环境温度：-20℃～+50℃
1.2、相对湿度：≤90﹪
1.3、海拔高度：≤2000m
1.4、污染等级：3级
2、保护器应安装在干燥、通风、无尘、无有害气体，远离磁场和无震动的地方，应平衡固定在配电箱或墙上，便于操作。
七、送电试验
1、接线无误方可送电试验，打开电源开关,电源指示灯亮,保护器自动合闸，进入正常运行。
2、按漏电试验按钮，保护器跳闸过后20～60秒自动重合闸。
3、当漏电、火灾等原因超过本机额定值而锁机时，须查明锁机原因，清除故障后，方可按复位键，重新启动保护器回到正常投运。
八、注意事项
1、本保护器对被保护线路的相线与相线之间，相线与零线之间的触电不能保护。
2、（另线）N线及其它输出线不得错接或漏接，如接错会烧毁本机。
3、保护器下侧线严禁接地或越过保护器接线，严禁同其它线及保护器下侧线相接。
4、保护器的输入端子N、A为保护器的自身辅助电源，不得漏接。
5、保护器正常使用时，应按GB/Z6829-2008的要求每月对试验按钮进行动作试验。
6、保护器有异常现象要及时退出运行，回厂维修，禁止自行拆开。
7. 应由专业人员检查设定或调整技术参。
