一、产品简介

硬件：HDL智能综合漏电保护器是采用高新技术研发的智能新型漏电保护器，它是集鉴相鉴幅漏电继电器、漏电断路器的功能于一体的多功能综合漏电保护器，适用于三相四线中性点直接接地的低压电网，用来对人身触电危险提供间接接触保护，也可以对线路或用电设备的接地故障、过电流、短路、欠电压、缺相等进行保护。本产品符合GB14048.2、GB6829-95、JB8756-98标准。

软件：CPU采用PICMicrochip单片机，此机有以下工作特点：

1．工作电压范围宽，当电网电压波动范围比较大时，CPU能正常工作。

2．    CPU自带A/D转换模块。能控制程序有效地执行，受干扰跑飞后有很强的自纠错能力，保证程序复位到正常的工作范围内。

3．    PIC的CPU单片机的指令系统为单字节，程序“跑飞”的可能性比具有双字节的指令系统要小。

4．    体积小，电源供电电路简单，进一步实现了产品的美观，实用。

5．    在软件方面全为数字处理系统，减小了由于模拟设计构造带来的误动作。在各种需要时间和数字控制的方面更精确可靠。漏电整定值可调节范围宽，可选择性更大。

二、产品功能特点

    2.1能自动区分缓变漏电和突变漏电。采用鉴相鉴幅技术，消除了突变动作过灵敏或不灵敏相。在三相漏电不平衡的情况下，各相对地突变漏电动作值一致性好。

    2.2集鉴相鉴幅漏电继电器、漏电断路器为一体。缩小了安装位置，简化了接线。

    2.3不但具有漏电、欠压、过电流、短路、缺相的保护功能，还具有智能化漏电保护之特点。在调节开关上很方便地能调节额定突电流和缓就电流的动作值，而且可以在上面强行退出相应的功能！可以设置不同的突变和缓变电流动作值。还可以进行分别显示A相、B相、C相漏电电流值。

    2.4开机可以直接检测当前产品的工作状态，如果在分闸状态停电后，重送电产品会自动合上开关，无需人工手动合闸。

    2.5可自由调节分断时间，能满足一、二级保护的要求。

    2.6本机遇到用户线路漏电电流超过整定值可强制退出漏电电流保护，脉冲和欠电压也有相同的功能。但不建议使用。只作为应急临时使用。（具体说明见面板漏电功能调节表）

三、产品型号、外型与安装尺寸

3.1型号及含义



3.2外型及安装尺寸

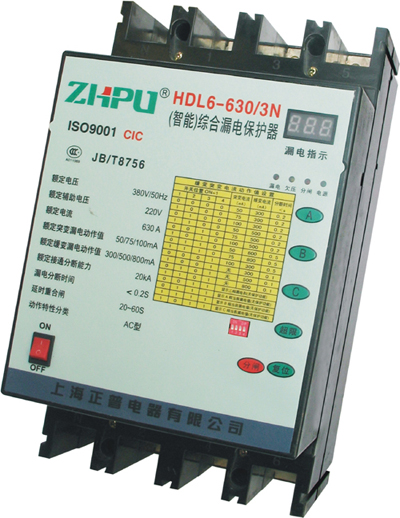

HDL6-630/3N外形尺寸(长/宽/高:355/205/180mm)

HDL6-250/3N外形尺寸(长/宽/高:239/143/162mm)

HDL6-100/3N外形尺寸(长/宽/高:206/126/151mm)

四、技术参数

1.额定电压、频率             380V/220V三相四线

2.额定辅助电压       220V进线端左接N, 1接A相

3.额定电流 100A、160A、200A、250A、400A、630A

4.额定限制短路分断能力               10kA  20kA

5.额定突变动作电流          50mA、75mA、100mA

6.额定突变不动作电流        25mA、38mA、50mA

7.额定缓变动作电流        300mA、500mA、800mA

8.额定缓变不动作电流      150mA、250mA、400mA

9.最大分断时间                    ≤0.2S、≤0.5S

10.延时重合闸时间                       20s~60s

11.动作特性分类                          AC型

12.使用环境温度                    -40℃～+50℃

过电流脱扣器保护特性见表1:

















五、送电试验及功能说明

   5.0、在试验之前必须检查漏电保护器是否处于断电状态，一定要在连接线全部检查无误后方可送电。

   5.1、用户根据负荷选择合适的导线，漏电保护器的上接线端为主电路的电源进线端，出端为出线端。电源进线端零线必须接N上面，电源进线端N相或A相不接电，保护器都无法正常工作。

5.2、产品在出厂前都是调试到合闸状态，送电后直接送电。如果在分闸状态，产品送电后自动合闸，无需手动合闸。

5.3、按试验按钮A、B、C、超限任一颗试验按钮保护器都跳闸，过20~60S后相应自动合闸。并且分别显示A、B、C。超限显示C或E。电源和分闸批示分点亮。

5.4、当漏电电流超过额定值后，保护器会自动检测三次并快速显示三次‘H’，确认是漏电就会跳闸并闭锁，且长久显示‘H’，电源、分闸和漏电指示分别点灯。需人工解锁方能送电。如果在无缓变和突变保护的情况下，保护器不会跳保护，只显示当前漏电电流，当漏电超过‘999’后保护器显示‘H’指前当前漏电电流已超过LED显示范围，漏电电流降下来后又自动显示当前漏电电流值。面板上的指示只有电源绿灯亮。

5.5、本保护器在单相电压低于145V的情况下，产品无法投入运行。并且LED显示‘L’，电源、分闸和欠压指示灯点亮。当电源恢复正常后，保护器自动全闸送电。无需人工再作任合的操作。

5.6、按分闸安钮可以分断主电源，并显示‘OFF’。要恢复正常按复位按钮。分闸和电源批显示灯亮。(断开用户不送电可按此键)

5.7、漏电保护器有漏电流表数字显示，用户应注意漏电流变化的情况。如果电流较大或变化异常时，用户可以采取预防措施。可以调节DIP开关，调到适当的位置，并且可以先退出缓变和突变保护。只显示当前的漏电电流情况，检修好后再调节过来。把1-4开关打到0N位置表示‘1’对应关系见面板正面。如图所示：













































5.8、过电流和短路保护跳闸后，分闸和电源指示灯亮，没有重合闸，需手动合闸送电按复位按钮或重新开关电源。

5.9、要想了解当前各相的漏电流情况可以按面板上的介绍，分别可以看出当前各相的漏电流情况。建议只作为检视各相漏电状况用，检完后应立即返回当前的应用功能。

六、注意事项

 6.1、本保护器对被保护线路的相线与相线之间，相线与零线之间的触电不能起到保护。

 6.2、N线不得错接和漏接，A相不得不接或漏接。

 6.3、保护器下侧线严禁接地或越过保护器接线，严禁同其它线及保护器下侧线相接。

 6.4、保护器的输入端子N、A为保护器的自身辅助电源，不得漏接。

 6.5、保护器正常使用时，应按JB8756的要求每月对试验按钮进行动作试验。

 6.6、接线应用铜接头，不能用铝接头。

    6.7、缓变漏电、突变漏电设置见标牌：DIP开关位置功能表示（0表示在下，1表示在上ON位置。）

七、看显示判断故障及复位方法

    7.1、分闸指示灯亮LED显示"A"，说明A相有脉冲动作，20秒后自动合闸。

    7.2、分闸指示灯亮LED显示"B"，说明B相有脉冲动作，20秒后自动合闸。

    7.3、分闸指示灯亮LED显示"C"，说明C相有脉冲动作，20秒后自动合闸。

    7.4、分闸指示灯亮且漏电指示灯亮，LED显示"d"，说明有漏电动作，20秒后自动合闸。

    7.5、分闸指示灯亮，LED显示比整定值大的数字，说明第二次跳闸并闭琐，只有按“复位”或重上电才复位。

    7.6、漏电指示灯闪烁，LED显示数字但并不动作，说明只有过流和短路保护，其它所有保护功能退出了。

    7.7、分闸指示灯亮，LED显示"d"，说明有过流和短路情况发生，按“复位”或重上电后方可重启动。（注意：只有在确定排除故障后方可送电，以免出现意外）

    7.8、缺相指示灯亮，LED显示“L”有缺相情况发生，三相电正常后自动合闸，按“复位”键跟重上电源都可以重合闸。

    7.9、缺相指示不亮，LED显示“L”说明三相电不稳定，这样只有按“复位”键或重上电源都可以新送电。
