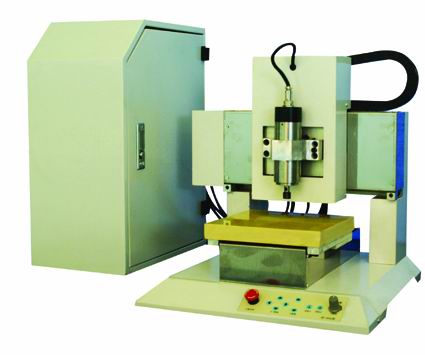

HW2020型快速PCB线路板雕刻机

南昌启东单片机经营部

产品型号:	-20221
产品价格:	价优
产品品牌:	华文默克

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：周先生

所在区域：	江西.南昌
办公地址：	南昌市八一大道135号科技市场二楼Ａ2028
邮　　编：	330002
电　　话：	0791-6210716
移动电话：
传　　真：	0791-6210716
电子邮件：	ncqddpj@163.com

公司主页：	http://www.qddpj.cn

详细描述:

(一)快速PCB制造系统的特点 1、速度快，直接用EDA/CAD设计数据，像绘图一样便捷； 2、精度高，功能强，能组合雕刻,从单面板到双面板，从数字板到高频板； 3、无环保问题，桌面设备，适合实验室、教室等多种场所； 4、配置灵活，多用途，适合高端开发即时制作样品，也适合教学或小量制作； 5、操作简单，不必懂PCB工艺，任何技术人员都可使用。 (二)主要功能特点 ●自动原点定位可以从任意位置自动回到设定的零点。用户可以在安装好敷铜板，调整好雕刻刀位置后，设定零点，以后无论经过怎样的操作，总能方便的回到加工位置。 ●断点续雕从任意百分比开始雕刻，或雕刻到某一百分比结束。用户可以随时停止雕刻，下一次开机选择百分比继续雕刻。 ●定位孔与定位销提前打定位孔，重新安装时使用定位销，既保证精度，又方便安装。线路板取下后用户很难通过肉眼重新安装到位，采用定位销以后，重新安装会方便的多。配合自动原点定位功能使用，效果更好。加工过程中，若出现停电等其他异常情况，也可以与断点续雕功能配合，继续雕刻。 ●虚拟加工根据设定的参数，虚拟显示实际加工过程。用户可以预先观察到加工效果，提前作出判断。 ●实时显示加工路径加工前首先显示所有加工路径，在加工过程中实时显示当前位置。让用户观察到实际雕刻情况，方便用户作出判断。 ●任意区域选择雕刻选择任意区域，进行雕刻。若因为板面不平等因素，造成线路板部分区域雕刻不到位，可以使用此功能对某个区域重新雕刻。 ●组合雕刻选择两把雕刻刀，自动分配雕刻区域。在不影响雕刻精度的情况下，选择一把大雕刻刀，快速铣掉大块的空白区域。 ●隔离宽度隔离出指定的宽度。有些线路板含有大量空白区域，而用户并不要求将空白区域全部铣掉，只要隔离出一个宽度，用户就可以使用了，可以大大加快制板速度。 ●自动关闭主轴完成某项功能后自动关闭主轴。对于一些较大的线路板，若用户需要中途离开，可选择在完成后自动关闭主轴电机。（三）技术参数 HW2020 最大加工面积 20CM*20CM 最小加工线径 6mil 最小加工线距 8mil 详细参数见本公司网站
