FX1S系列PLC |
|
产品介绍：
FX1s系列PLC是一种卡片大小的PLC，适合在小型环境中进行控制。它具有卓越的性能、串行通讯功能以及紧凑的尺寸，这使得它们能用在以前常规PLC无法安装的地方。
|
|
交流电源、24V直流输入类型： |
|
模型 |
I/O总数 |
输入 |
输出 |
尺寸 mm(英寸）
（宽）x（厚）x（高） |
|
数目 |
类型 |
数目 |
类型 |
|
FX1s-10MR-001 |
10 |
6 |
漏型 |
4 |
继电器 |
60x75x90
(2.4x3.0x3.5) |
|
FX1s-10MT |
晶体管 |
|
FX1s-14MR-001 |
14 |
8 |
漏型 |
6 |
继电器 |
60x75x90
(2.4x3.0x3.5) |
|
FX1s-14MT |
晶体管 |
|
FX1s-20MR-001 |
20 |
12 |
漏型 |
6 |
继电器 |
75x75x90
(3.0x3.0x3.5) |
|
FX1s-20MT |
|
|
FX1s-30MR-001 |
30 |
16 |
漏型 |
14 |
继电器 |
100x75x90
(3.0x3.0x3.5) |
|
FX1s-30MT |
晶体管 |
|
模型 |
I/O总数 |
输入 |
输出 |
尺寸 mm(英寸）
（宽）x（厚）x（高） |
|
数目 |
类型 |
数目 |
类型 |
|
FX1s-10MR-D |
10 |
6 |
漏型 |
4 |
继电器 |
60x49x90
(2.4x1.9x3.5) |
|
FX1s-10MT-D |
晶体管 |
|
FX1s-14MR-D |
14 |
8 |
漏型 |
6 |
继电器 |
60x49x90
(2.4x1.9x3.5) |
|
FX1s-14MT-D |
晶体管 |
|
FX1s-20MR-D |
20 |
12 |
漏型 |
8 |
继电器 |
75x49x90
(3.0x1.9x3.5) |
|
FX1s-20MT-D |
晶体管 |
|
FX1s-30MR-D |
30 |
16 |
漏型 |
14 |
继电器 |
100x49x90
(3.0x1.9x3.5) |
|
FX1s-30MT-D |
晶体管 |
|
项目 |
规格 |
备注 |
|
运转控制方法 |
通过储存的程序周期运转 |
|
I/O控制方法 |
批次处理方法（当执行END指令时） |
I/O指令可以刷新 |
|
运转处理方法 |
基本指令：0.55至0.7μs
应用指令：3.7至几百μs |
|
编程语言 |
逻辑梯形图和指令清单 |
使用步进梯形图能生成SFC类型程序 |
|
程式容量 |
内置2K步EEPROM |
存储盒（FX1n－EEPROM－8L）可选 |
|
指令数目 |
基本顺序指令：27
步进梯形指令：2
应用指令：85 |
最大可用167条应用指令，包括所有的变化 |
|
I/O配置 |
最大总I/O由主处理单元设置 |
|
辅助继电器
（M线圈） |
一般 |
384点 |
M0到M383 |
|
锁定 |
128点（子系统） |
M384至M511 |
|
特殊 |
256点 |
M8000至8255 |
|
状态继电器
（S线圈） |
一般 |
128点 |
S0至S127 |
|
初始 |
10点（子系统） |
S0至S9 |
|
定时器（T） |
100毫秒 |
范围：0至3276.7秒63点 |
T0至T55 |
|
10毫秒 |
范围：0至3276.7秒31点 |
当特殊M线圈工作时T32到T62 |
|
1毫秒 |
范围：0.001至32.767秒1点 |
T163 |
|
计数器（C） |
一般 |
范围：1至32767数16点 |
C0至C15类型：16位增计数器 |
|
锁定 |
范围：1至32767数16点 |
C16至C31类型：16位增计数器 |
|
高速计数器（C） |
单相 |
范围：-2147483648+2147483648数
Fxo:选择多达4个单相计数器，组合计数频率不 大于5KHz.或选择一个比相或A/B相计数器,组合计数频率不大于2KHz.
FXos:当使用多个单相计数器时,频率和必须不大于14KHz.只允许单.双相高速计数器同时使 用。当使用双相计数器时, 最大遍数速度必须不大于14KHz，计算为（遍数边数为5时，2ph计数 器速度）+1ph计数器速度。 |
C235至C238
4点（注意C235被锁定） |
|
单相c/w起始
停止输入 |
C241（锁定上）C242和C244（锁定）3点 |
|
双相 |
C241、C247和C249（都锁定）3点 |
|
A/B相 |
C251、C252和C254（都锁定）3点 |
|
数据寄存器（D） |
一般 |
128点 |
D0至D127类型：32位元件的16位数据存储寄存器 |
|
锁定 |
128点 |
D128至255类型：32位元件的16位数据存储寄存器 |
|
外部调节 |
范围：0至255 2点 |
通过外部设置电位计间接输入D8013
或D8030&D803114数据 |
|
特殊 |
256点（包含D8030，D8031） |
从D8000至D8255类型：16位数据存储寄存器 |
|
变址 |
16点 |
V和Z类型：16位数据存储寄存器 |
|
指标（P） |
用于CALL |
64点 |
N0至P63 |
|
|
用于中断 |
6点 |
100*至130*（上升触发*＝1，下降触发*＝0） |
|
嵌套层次 |
用于MC和MRC时8点 |
N0至N7 |
|
常数 |
十进位K |
16位：-32768至32768
32位：-2147483648至+2147483647 |
|
十六进位H |
16位：0000至FFFF
32位：00000000至FFFFFFFF |
|
|
|

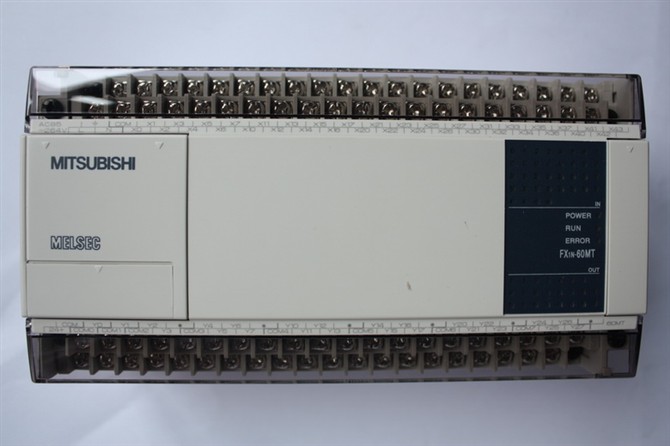

FX1N系列PLC |
|
产品介绍：
三菱电机推出的FX1N系列PLC是功能很强大的普及型微型PLC。FX1N系列最多可控制128点，除了可以扩展输入输出，还具有模拟量控制和通讯，链接功能等的扩展性。所以，FX1N系列可以广泛应用于一般的顺序控制。
交流电源、24V直流输入类型：
|
模型 |
I/O总数 |
输入 |
输出 |
尺寸 mm(英寸）
（宽）x（厚）x（高） |
|
数目 |
类型 |
数目 |
类型 |
|
FX1n-14MR-001 |
14 |
8 |
漏型 |
6 |
继电器 |
90x75x90
(3.6x3.0x3.5) |
|
FX1n-24MR-001 |
24 |
14 |
漏型 |
10 |
继电器 |
90x75x90
(3.6x3.0x3.5) |
|
FX1n-24MT |
晶体管 |
|
FX1n-40MR-001 |
40 |
24 |
漏型 |
16 |
继电器 |
130x75x90
(5.2x3.0x3.5) |
|
FX1n-40MT |
晶体管 |
|
FX1n-60MR-001 |
60 |
36 |
漏型 |
24 |
继电器 |
175x75x90
(7.0x3.0x3.5) |
|
FX1n-60MT |
晶体管 |
|
模型 |
I/O总数 |
输入 |
输出 |
尺寸 mm(英寸）
（宽）x（厚）x（高） |
|
数目 |
类型 |
数目 |
类型 |
|
FX1n-24MT-D |
24 |
14 |
漏型 |
10 |
继电器 |
90x75x90
(3.6x3.0x3.5) |
|
FX1n-24MT-D |
晶体管 |
|
FX1n-40MR-D |
40 |
24 |
漏型 |
16 |
继电器 |
130x75x90
(5.2x3.0x3.5) |
|
FX1n-40MR-D |
晶体管 |
|
FX1n-60MR-D |
60 |
36 |
漏型 |
24 |
继电器 |
175x75x90
(7.0x3.0x3.5) |
|
FX1n-60MR-D |
晶体管 |
|
|
|
|
|
|
|
FX2N系列PLC |
|
产品介绍：
FX2n系列是FX系列PLC家族中最先进的系列。由于FX2n系列具备如下特点：最大范围的包容了标准特点、程式执行更快、全面补充了通信功能、适合世界各国不同的电源以及满足单个需要的大量特殊功能模块，它可以为你的工厂自动化应用提供最大的灵活性和控制能力。
交流电源、24V直流输入类型：
|
模型 |
I/O总数 |
输入 |
输出 |
尺寸 mm(英寸）
（宽）x（厚）x（高） |
|
数目 |
类型 |
数目 |
类型 |
|
FX2N-16MR-001 |
16 |
8 |
漏型 |
8 |
继电器 |
130x87x90
(5.12x3.4x3.5) |
|
FX2N-16MT |
晶体管 |
|
FX2N-32MR-001 |
32 |
16 |
漏型 |
16 |
继电器 |
150x87x90
(5.9x3.4x3.5) |
|
FX2N-32MT |
晶体管 |
|
FX2N-48MR-001 |
48 |
24 |
漏型 |
24 |
继电器 |
182x87x90
(7.2x3.4x3.5) |
|
FX2N-48MT |
晶体管 |
|
FX2N-64MR-001 |
64 |
32 |
漏型 |
32 |
继电器 |
220x87x90
(8.7x3.4x3.5) |
|
FX2N-64MT |
晶体管 |
|
FX2N-80MR-001 |
80 |
40 |
漏型 |
40 |
继电器 |
285x87x90
(11.2x3.4x3.5) |
|
FX2N-80MT |
晶体管 |
|
FX2N-128MR-001 |
128 |
64 |
漏型 |
64 |
继电器 |
350x87x90
(13.8x3.4x3.5) |
|
FX2N-128MT |
晶体管 |
|
模型 |
I/O总数 |
输入 |
输出 |
尺寸 mm(英寸）
（宽）x（厚）x（高） |
|
数目 |
类型 |
数目 |
类型 |
|
FX2N-32MR-D |
32 |
16 |
漏型 |
16 |
继电器 |
150x87x90
(5.9x3.4x3.5) |
|
FX2N-32MT-D |
晶体管 |
|
FX2N-48MR-D |
48 |
24 |
漏型 |
24 |
继电器 |
182x87x90
(7.2x3.4x3.5) |
|
FX2N-48MT-D |
晶体管 |
|
FX2N-64MR-D |
64 |
32 |
漏型 |
32 |
继电器 |
220x87x90
(8.7x3.4x3.5) |
|
FX2N-64MT-D |
晶体管 |
|
FX2N-80MR-D |
80 |
40 |
漏型 |
40 |
继电器 |
285x87x90
(11.2x3.4x3.5) |
|
|
|
|
|
Q系列
基本型QCPU是以小规模系统为对象的，最适合于简单而又紧凑的控制系统。
基本型QCPU是以小规模系统为对象的，最适合于简单而又紧凑的控制系统。所支持的最大I／O点数为1024点，软元件的存储器约为19K字，且允许软元件在16K字范围内任意分配，Q00／Q01CPU还可将32K字的文件寄存器存入内置的标准RAM中。基本型QCPU内部都含有闪存ROM，所以能在不使用存储卡的情况下对ROM进行操作。可以使用梯形图、语句表、ST（结构化文本，类高级语言）、SFC、FB等5种编程语言对基本型QCPU进行编程。除了Q00J为CPU、电源和主基板（可带32点输入输出）一体的以外，Q00/Q01都为独立的CPU模块。Q00／Q01CPU内置串行通讯功能，CPU的RS-232接口能与使用MC通讯协议的外部设备进行通讯
◆ 产品型号
■ Q00JCPU 程序容量： 8k步 I/O点数：256 电源，基板一体化CPU
■ Q00CPU 程序容量： 8k步 I/O点数：1024
■ Q01CPU 程序容量：14k步 I/O点数：1024
高性能型QCPU是以中大规模系统为对象的，在大幅提高CPU模块处理性能和程序寄存器容量的同时，还提高了与网络模块，编程用外围设备之间数据通信的性能。支持的本地I/O最大可达4096点，程序容量最大有252K步。最快指令仅需34纳秒。除了可以使用梯形图、语句表、ST（结构化文本，类高级语言）、SFC、FB等5种编程语言进行编程外还支持结构化编程，最大程序数量为252个。内置标准RAM及ROM，还可插存储卡。有12M的USB和115K的RS232两个编程接口（除Q02CPU）。高性能QCPU可支持多达4个CPU，一个系统中可集成顺控CPU、过程控制CPU、运动控制CPU（最大96轴）、PC CPU。
◆ 产品型号
■ Q02CPU 程序容量：28k步 I/O点数：4096
■ Q02HCPU 程序容量：28k步 I/O点数：4096
■ Q06HCPU 程序容量：60k步 I/O点数：4096
■ Q12HCPU 程序容量：124k步 I/O点数：4096
■ Q25HCPU 程序容量：252k步 I/O点数：4096
Q系列输入/输出模块是可配用Q系列CPU模块的总线输入/输出模块，可支持在线更换。
FX2N扩展模块
|
-[FX2N系列特殊功能单元] |
|
|
FX2N-2AD |
2通道A/D模块 |
|
FX2N-4AD |
4通道A/D模块 |
|
FX2N-2DA |
2通道D/A模块 |
|
FX2N-4DA |
4通道D/A模块 |
|
-[FX2N系列扩展单元] |
|
|
FX2N-8EX |
扩展单元，8输入 |
|
FX2N-16EX |
扩展单元，16输入 |
|
FX2N-8EYR |
扩展单元，8输出（继电器） |
|
FX2N-8EYT |
扩展单元，8输出（晶体管） |
|
FX2N-16EYR |
扩展单元，16输出（继电器） |
|
FX2N-16EYT |
扩展单元，16输出（晶体管） |
|
FX2N-16ER |
扩展单元，8输入/8输出（继电器） |
|
FX2N-8ER |
扩展单元，4输入/4输出（继电器） |
|
