系统构成：

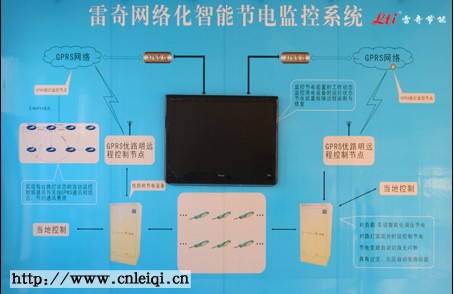

    系统整体结构如图，由监控平台和现场节电装置以及通讯网络组成。网络化高效智能节电系统监控平台设置在监控中心，各个子节电设备通过LonWorks现场总线网络和光纤通信网络以及无线GPRS网络与监控平台实现双向实时数据传输。监控平台可以实时在线监视现场各个子节电设备的运行状态以及运行参数，根据实际情况实时控制调整节电设备的工作状态及工作参数，并能够将所监视的节电设备的运行参数进行存储以及数据上传。

系统功能:

◎数据采集功能

    可采集现场节电装置控制下的电力设备的有功功率、无功功率、电流、电压、设备工作状态等数据。

◎数据计算和处理功能

    该功能供调度员作各种统计计算用。运算方式包括加、减、乘、除、平方、开方、专用或经验公式，可以计算功率因数、节电率、全网总负荷值等。一般情况下，这些计算都可以按照要求事先设定。

◎遥控/遥调功能
     系统可远方控制现场的节电装置，实现装置的分合、切换、调节等控制功能，可实现现场节电设备无人值守；具有口令保护遥控返校等一系列完备的防误操作措施，操作完成后自动记录操作员姓名、操作时间等信息；

◎报警功能

    现场节电装置发生故障后，发出报警信号并上传监控平台。系统可以自动显示发生故障的设备以及故障性质。

◎历史数据管理功能

    历史数据存储是将节电装置的重要运行参数，写入存储设备（通常指硬盘或磁盘阵列），供管理调度人员查阅。数据存储的时间通常按一年计算，取决于存储设备容量和存盘数据量。

◎报表及打印功能

    可按照用户要求生成并打印各种统计报表，如日、月、季、年度等报表；打印方式包括定时打印、召唤打印和事件触发打印。

◎趋势曲线

    趋势曲线是显示现场节电装置重要参数随时间发生变化的趋势，供调度员观察、研究、判断和预测。趋势曲线包括历史数据曲线和当前数据曲线。其中，历史数据曲线表示指定时间段内，某参数的数据演变过程，这一功能保证存储的所有历史数据均能调出显示；而当前数据曲线则指示所选参数的变化趋势。趋势曲线所选参数及曲线变化速度由调度员在线设定。

◎设备信息管理功能
     用户可把现场各种不同型号的节电装置控制下的电力设备的数据信息,如生产厂家、出厂铭牌、技术数据、投运日期、检修次数以及实物彩照或图片等输入微机，可在实时监控画面上调出设备信息，便于设备的维护和检修。

◎系统安全

    具有系统管理员、系统维护人员、调度员和一般用户的权限（名称和口令），管理功能不同的用户有不同的权限。
