CG2010密封柜体内部专用的高效节能抽湿装置抽湿王产品说明书
产品特点：
用加热、排风等办法解决柜体内部潮湿，凝露问题不奏效时，
可以试一试CG2010抽湿王，潮湿、凝露问题即刻迎刃而解。
产品概述：
在大量运行的输变电设备中，开关柜，箱变。汇控柜、户外端子箱等密封箱体绝缘距离紧凑，一旦受潮湿、凝露，就会发生放电、闪络，最终会造成开关跳闸、甚至烧毁设备，引起大面积停电事故，后果会十分严重。我国在开关柜、电控柜、端子箱等电力设备中，一直采用加热、排风等措施来防止凝露，这种方法虽然在防潮湿、抗凝露、给高压设备安全运行起到了积极作用，但对于密封柜体，在空气中湿度较大的情况下，用传统加热和排风除湿方法就难以奏效，在很多地区，对于下列几种典型的场合基本无效:
1. 高压开关的汇控柜或户外端子箱，这种电柜密封较好，一般放置在户外、早晚和四季的温差很大，这种柜子一旦有潮气进入就很难用加热的方法排出，当柜内外产生很大温差或梅雨潮湿季节时会发生严重结露，直接威胁到开关设备的安全运行。
2. 带电作业工具存储柜：带电作业工具对绝缘有特定的要求，安全规程规定，带电作业工具不能受潮或结露，平时要求放置在干燥条件下，但一般的存放柜没有专门的防潮措施，用热烘的办法在一般柜内难以做到均匀除湿，而且工具受长期烘烤热容易老化，最好的办法应该是抽湿加微热循环风除湿。
3. 移开式或紧凑型的高压开关柜：这种电柜内部结构紧凑、空间爬电距离小，对绝缘防潮有很高的要求，目前均采用传统加热方法除湿、防凝露，这种方式效果也很微弱，不但耗能，在夏季还容易加剧柜内温升，在冬季容易加大柜内外的温差而造成柜体内壁结露而锈蚀，缩短设备的使用寿命。
4. 户外小型箱式配变、环网柜或在地铁、隧道用的配电柜，由于这些电柜完全是户外或地下在自然环境下工作，其内部水汽十分严重，尽管内部设备都有较强的防潮措施，但有时在恶劣环境气候下还会由于潮湿而造成严重事故。
本公司利用半导体制冷技术，研制成超小型、高效节能抽湿机，使电柜内部潮湿空气中的水分不断地在抽湿机的冷凝板表面凝结成水后排出柜外，迅速地降低柜内湿度。该装置还配备专用的智能化控制仪表，通过连续测量柜内相对湿度、柜内温度和柜壁温度的变化，自动控制抽湿装置的启停，该种方法不仅能有效降低密闭电柜内部湿度、消除凝露，并且十分节能，对防止高压设备因受潮引发事故提供了有效的解决方法，是电柜自动除湿、防凝露理想的更新换代产品。
主要功能：
1. 柜内温度、湿度一体化显示控制功能。
2. 温、湿度远方扩展显示控制功能。
3. 湿度控制限值可调节设定功能。
4. RS485接口数据远传功能。
主要技术指标：
测温范围：0~70℃ ±1.5℃
测湿范围：10%RH~99%RH
湿度控制调节范围：50%~80%RH
抽湿量：24小时抽湿400~500mL(≥85%RH)
电源电压：AC220V
功率：50W
适用除湿空间：0.5~6m3
除湿控制方式：手动/自动
主机外形尺寸：160(宽)X150(高)X100(厚)
通讯接口：RS485 MODBUS协议
工作环境：-20℃~50℃
产品型号命名与意义：

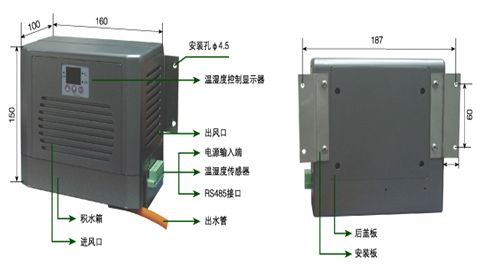

产品外形及各部份功能和安装尺寸：
使用方法：
㈠ 安装
1.将安装金属片的两个小孔，穿入M3螺钉，紧固在后盖板的两边对应安装孔中。
2.安装板的大孔可用M5螺钉，将CG2010固定在柜壁上（在无振动的场合也可直接放置在柜下部的平面上）。
3.接上水管剪至合适的长度在柜底打孔或找到可穿排水管和小孔，将排水管引出（如果有多台CG2010产品在同一室内使用应考虑集中排水方法）。
㈡ 湿度控制的调节设定方式
1. 出厂初始值设定的相对湿度启动值为60%RH，即当相对湿度高于60%RH时，抽湿启动。
2. 面板有三个LED指示灯，当“℃”指示灯点亮时，表示当前数字显示的是温度值，当“%RH”指示灯点亮时，表示当前数字显示的是相对湿度值，温度显示和湿度显示每3秒钟转换一次，当RUN灯点亮时，表示抽湿机正在运转。
3. 当需要调节柜内小环境的湿度时，按下餩键，“℃和%RH”指示灯同时点亮时，表示此时可调节柜内湿度的设定值，按餩键增大设定值；按餩键减小设定值,按住不放时,增加(或减小)会连续变动，直到放开按键为止，设定值可以在30%RH~90%RH范围内选取。
4. 设定完毕后再次按下餩键，所有显示笔段全部点亮，数秒钟后返回到运行或检测状态。
5. 当环境湿度达到或高于设定值时，抽湿机自动启动，当环境湿度降低到比设定值低10%时，抽湿机自动停止抽湿。抽湿机下部的出水口会将抽湿后的凝结水自动排出，用户只要插上长度适当的内径φ5mm的塑料水管，水就会从水管中排出，只需在现场放置好接水容器或做好排水槽即可。 |
