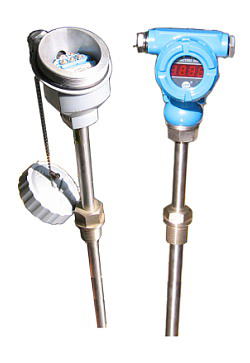

PT100一体化温度传感器

北京中旺电子技术有限公司

产品型号:	WZP/WZPK/ALT
产品价格:	价优
产品品牌:	北京中旺

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：吴微

所在区域：	北京.北京
办公地址：	北京市海淀区上地南路10号院
邮　　编：	100085
电　　话：	010-62977169/68
移动电话：	01058403613
传　　真：	010-62977170
电子邮件：	xiao_wei1228@126.com

公司主页：	http://www.zw-dz.com

详细描述:

一.产品说明：

一体化温度变送器是一种接触式测量温度的现场用仪表，通常与其相应的二次仪表或计算机采集测量系统配套使用,可准确测量生产工作过程中各种介质或物体的温度.是在装配式温度传感器的防水或隔爆接线盒内装入放大变送模块,与传感器形成一体化。一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。

二.技术参数

输出：二线制4～20mA,三线制1～5V、0～5V、0～10V、4～20mA、0～10mA等

类别	WZP/WZPK/ALT模块式温变	WZP/WZPK/ALT 一体化温变
准确度	0.2%F.S 0.5%F.S
输入	热电偶： B 、 S 、 T 、 K 、 J 热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50
输出	二线制 4-20mA DC
使用温度	-25-85 ℃ （一体化 LCD 表头时 0-60 ℃ ）
温度影响	≤0.05%/ ℃
湿度	5-95%RH
现场显示	无	3　1/2LED 3 1/2LCD 0-100% 等分刻度
显示精度	无	数字式： 0.5 级指针式： 2.0 级
负载能力	< 600 Ω （额定负载 250 Ω ）

三.选型方法：

型号	类别	感温元件材料	现场显示	安装固定方式	接线盒形式	保护管直径	隔爆标志	内芯结构	保护管特征	说明
WZP/ WZPK/ ALT										温度变送器
	R									热电偶
	Z									热电阻
		M								镍铬硅-镍铬{ N }
		N								镍铬-镍硅 { K }
		E								镍铬-铜镍 { E }
		F								铁-铜镍{ J }
		C								铜-铜镍{ T }
		P								铂 {Pt100}
		C								铜 {Cu50}
			Y							现场液晶显示
				1						无固定装置
				2						固定螺纹
				3						活动法兰
				4						固定法兰
				5						活络管接头式
				6						固定螺纹锥形式
				7						直形管接头式
				8						固定螺纹管接头式
				9						活动螺纹管接头式
					2					防喷式
					3					防水式
					4					防爆式
						0				Ф16
						1				Ф12
						2				Ф16高铝质管
						3				Ф20高铝质管
							B			隔爆
								无		普通元件
								K		铠装元件
									F	防腐型
									N	耐磨型
	R	N	Y	2	4	0	B	K	F	典型型号选型

四.使用场合：

广泛应用于工业温度测量、暖通空调、档案室、生产车间、仓储、机房、通风管道、楼宇自控、地等测量的场合
