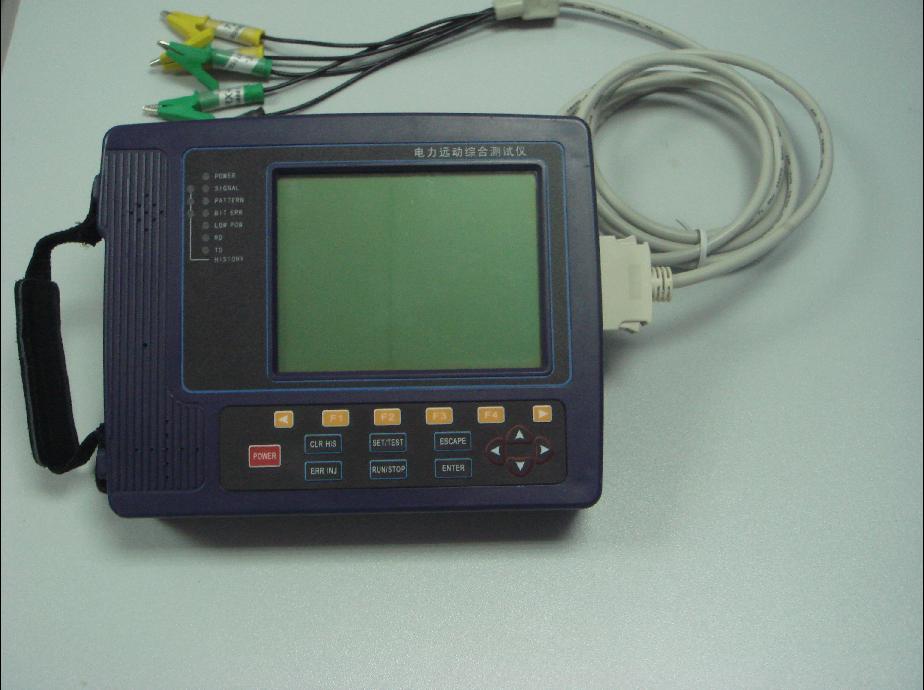

ET-800电力远动通道测试仪
ET-800电力远动通道测试仪是一台专为电力远动部门量身设计的远动综合测试手持仪表，它集合了“模拟通道各项测试”、“数据通道各项测试”、“报文监测”等等功能，并且集“电平表、振荡器、频率计、示波器、FSK调制解调器、误码仪、远动信号分析仪”于一体，同时他具备“大屏幕彩色显示”、“操作简单易学”、“支持同步和异步传输模式”等特点。可检测模拟、数据通道、以太网通道的规约报文传送连通性、一致性以及通道传输质量，是电力远动班组工作中必不可少的工具性仪表。
一、主要功能：
1、模拟2&4线通道测试
在线测试信号的电平
在线测试信号频率
在线实时显示信号波形
在线监听信号声音
2、模拟2&4线通道误码测试
仿真远动中心站、RTU工作模式，按照远动信号（FSK调制信号）中心频率、频偏及传输波特率的标准，用伪随机序列精确测试模拟通道传输远动信号的误码参数
3、数据通道测试
测试V.24/RS-232、RS-422、RS-485、RS-499、V.35、V.36、EIA530、EIA530A、X.21等远动数据传输通道误码参数。(V.35、V.36、EIA530、EIA530A、X.21接口测试属于增配选件)
支持ASYNC（异步）、SYNC（同步）数据传输，在同步方式下可测试接口速率
时钟速率300b/s、600b/s、1200b/s
对于SYNC（同步）方式，接收时钟源、发送时钟源有灵活的选择，可选内部或接口，可选上升沿有效或下降沿
按ITU-T的G.821、G.826标准进行结果分析
4、以太网测试
Ping测试，检验网络连通性
网络时延测试
5、报文测试
支持FSK模拟接口、以太网接口及V.24/RS-232、RS-422、RS-485、RS-499、V.35、V.36、EIA530、EIA530A、X.21多种数据接口
根据不同规约，在线捕获远动报文，实时显示；并实时效验对错，给出统计分析
6、仿真主站、仿真从站
二、主要特点：
彩色屏幕，240×320像素超大清晰显示，可同时显示多行报文；
支持规约齐全，目前支持的规约多达15种，支持IEC870-5-101、IEC870-5-104、国际101、华东101、广东101、部颁CDT、DL/T634、CDT-D709、DF102、XT9702、SC1801、N4F、IEC103、DNP3.0、DISA等等规约；以及无规约测试。以上规约的支持属标准配置，无需增加任何升级费用。
支持的数据接口齐全，支持V.24/RS-232、RS-422、RS-485、RS-499、V.35、V.36、EIA530、EIA530A、X.21等多种接口，大大保护客户的投资。(V.35、V.36、EIA530、EIA530A、X.21接口测试属于增配选件)
“波特率、中心频率、电平”一键自动识别技术，并且可以在同一界面全屏显示，免受翻页查看之苦，操作简便简单；
报文分析结果详细，能给出多种报文分析结果。对报文的分析结果不是简单的“对”或“错”。而是详细的给出“正常报文”、“包格式错”、“长度错”、“CRC校验错”等等多种不同的结果。并且针对接收到的报文实时进行统计。给出“正常报文”、“包格式错”、“长度错”、“CRC校验错”所占的百分比。
便携式设计，小巧方便；长×宽×高：200×160×42毫米；重量：90克；
在线监听查看电平值；频率；在线查看波形图；
模拟通道FSK误码测试，直方图查看；
性能指标：
|
项目 |
描述 |
|
二/四线FSK接口测试阻抗 |
2/4线，600Ω、平衡；高阻，>10KΩ |
|
二/四线FSK接口传输模式 |
同步、异步 |
|
二/四线FSK接口数据速率 |
300b/s、600b/s、1200b/s |
|
二/四线FSK接口中心频率 |
1170、1080、1320、1500、1700、2125、1800、2760、2880、3000Hz |
|
二/四线FSK接口调制频偏 |
±150、±200 |
|
接口协议 |
2/4线、以太网接口、V.24/RS-232、RS-485、RS-499、V.35、V.36、EIA530、EIA530A、X.21 |
|
数据接口传输模式 |
同步、异步 |
|
数据接口比特率 |
300b/s～12Kb/s |
|
上位机接口 |
RS-232 |
|
支持规约 |
支持IEC870-5-101、IEC870-5-104、国际101、华东101、广东101、部颁CDT、DL/T634、CDT-D709、DF102、XT9702、SC1801、N4F、IEC103、DNP3.0、DISA等等规约；以及无规约测试 |
|
外接电源 |
专用开关电源稳压器DC12V/1.5A |
配置及附件表：
|
序 号 |
标准配置 |
数 量 |
|
1 |
主机 |
1台 |
|
2 |
分析软件 |
1张 |
|
3 |
操作说明书 |
1本 |
|
4 |
便携包 |
1张 |
|
5 |
充电适配器 |
1个 |
|
6 |
RS232串口线（PC连接线） |
1根 |
|
7 |
FSK测试专用线 |
1根 |
|
8 |
RS485,RS232异步专用测试线 |
1根 |
|
9 |
网络连接线 |
1根 |
|
附件选件 |
|
10 |
DATA转换线 |
1根 |
|
11 |
X.21测试线 |
1根 |
|
12 |
V.24测试线 |
1根 |
|
13 |
V.35测试线 |
1根 |
|
14 |
V.11测试线 |
1根 |
|
