产品简介

   自动重合闸用电保护器是利用机械自动化原理，结合高压自动重合器控制器技术研制成功的智能化产品。可以解决因雷雨天气、电网冲击不稳定和人为等瞬时性故障而造成开关跳闸而使设备停电后不能自动恢复供电等问题，可为设备提供稳定、可靠的电源，从而延长用电设备寿命，提高网络服务质量，减少网络维护成本。产品适应于交流50HZ或60HZ ，额定电流在50A的单相市电线路中。线路出现漏电、过流、短路、过电压和低电压故障时，能快速的切断供电线路，故障消除后能自动重合闸接通供电线路，无需人工合闸，保证用电设备和线路的供电安全性和持续性。本产品符合《GB 6829-1995剩余电流动作保护器的一般要求》、《GB 16917.1-2003 家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)》和广东省电信有限公司《小灵通基站用自动重合闸漏电开关技术要求和测试方法》。

使用此产品可解决因雷雨天气、电网冲击不稳定等瞬时性故障而造成开关跳闸设备停电后不能自动恢复供电问题，为设备提供稳定、可靠的电源，延长用电设备寿命，提高网络服务质量，减少网络建设投资和降低维护成本。

适用范围

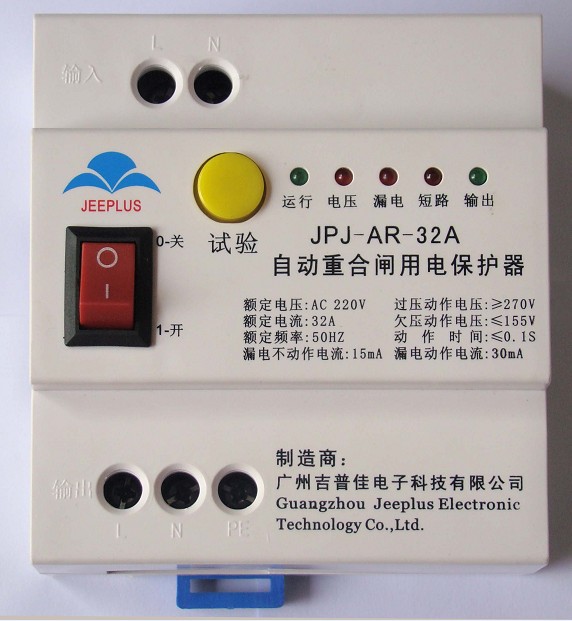

JPJ-AR系列自动重合闸用电保护器主要适用于通讯基站、直放站、卫星地面接收站、微波转发站、平安城市视频监控、无人值守简易机房、户外一体化机柜、综合接入、专用设备机箱等重要室外和无人值守设备中。

功能

短路保护：线路发生短路，如果持续0.5秒，会引起线路烧毁。如果在0.1秒内能迅速切断电源，可以避免事故发生。自动重合闸用电保护器在电流大于额定电流的5倍(50安以上)时，其在0.03秒内断开, 保证设备的安全性。

漏电保护：线路发生15～30毫安的漏电或人身触电时，自动重合闸用电保护器在0.03秒内断开，保证了人身安全。

过流保护：如果线路负荷过重，电线严重发热，很可能引发火灾。当电流大于额定电流1.1倍(11安培)时，自动重合闸用电保护器将监测此电流的持续时间和大小；如果持续时间超过10秒，或期间大于50安，自动重合闸用电保护器即断开实施保护。

过欠压保护：电压太高，容易使设备烧坏，供电电压高于270伏时，自动重合闸用电保护器断开。当电压降回正常后，自动重合闸用电保护器自动合闸通电。电压太高固然危险，电压过低也容易引起火灾，供电电压低于100伏时，自动重合闸用电保护器断开；电压回升正常后自动重合闸用电保护器自动合闸通电。

来电延合/失电分闸：当市电断电时，自动断开输入和输出线路，避免了重新来电时，由于供电不正常，导致设备被烧坏的情况发生。当市电重新来电时，应延时合闸，由于供电不稳定导致主设备频繁重启。

合闸前检测：自动重合闸用电保护器在合闸前对线路进行检测，如果线路存在短路或严重漏电的情况时，将封锁合闸并报警；用户如不及时修理，故障未经排除，则无法合闸通电。

自动重合闸：线路发生瞬间冲击(如雷电、插座跳火等)而可能有危险时，自动重合闸用电保护器立即断开；冲击过后，如果线路仍然是安全的，自动重合闸用电保护器会自动重新合闸通电。连续重合闸3次（时间间隔分别为30秒、0.5小时、1小时）后，自动重合闸用电保护器将断开并报警。“自动重合闸”是自动重合闸用电保护器增设的功能，减少了人工合闸，保证用电的连续性，提高了运行率，使用户更加方便。

故障报警：上述保护断开的同时，不同红色指示灯亮，指示相应的故障类型。

重合闸开关对于运营商的意义

• 安全

– 保护设备财产安全

– 保障用电安全

• 经济

– 减少维修费用、降低维护成本

– 减少话务量损失

• 品牌

– 改善服务质量、提高品牌优势
