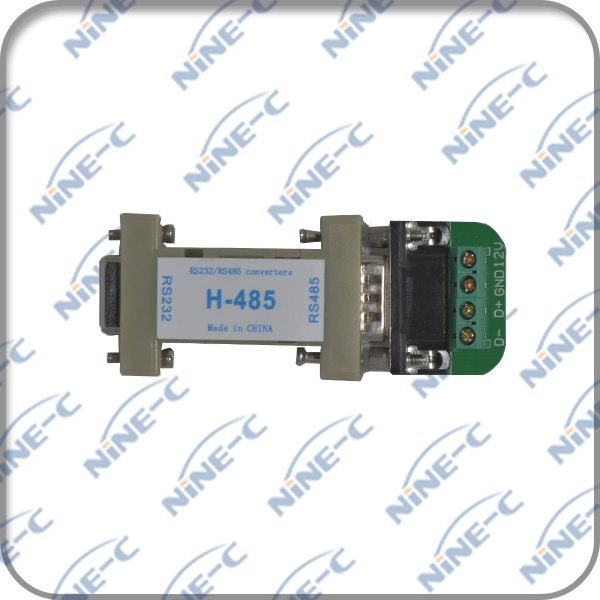

H-485 工业级袖珍型“无源”RS-232/485双向转换器

高性能RS-232/485双向转换器，体积小巧，安装简便

兼容EIA/TIA的RS-232C和RS-485标准

自动侦测串口速率、判别和控制数据传输方向

特有高效串口取电技术，三线仍能正常工作，功耗极低

通信距离长达1200米（RS-485在9600Kbps以下）

接口具有15KV静电保护

简介

H-485是一款高性能RS-232/485转换器，袖珍型外形设计，配有可插拨接线端子，使用灵活方便。广泛用于考勤、门禁、云台控制、售饭和停车场等系统中。

引脚定义

RS-232端（DB9母头）         RS-485端（DB9公头）             RS-485端（DB9母头到3位端子）

典型应用

通讯指标

标准：EIA RS-232、RS-485

RS-232信号：TXD、RXD、GND

RS-485信号：D+、D-、GND

工作方式：异步工作，点对点或多点，2线半双工

方向控制：采用数据流向自动控制技术（ADDC），自动判别和控制数据传输方向

波特率：300～115200bps，自动侦测串口信号速率

负载能力：支持32点轮询环境（可定制128点）

传输距离：RS-485端为1200米（9600bps），RS-232端建议不超过5米

接口保护：15KV静电保护

接口形式：RS-232为DB9母头，RS-485为DB9公头或3位工业端子

电源指标

电源输入：无需外接电源，设备从RS-232口的TXD、RTS、DTR信号获取电源

功耗：静态功耗10mA以内，动态功耗平均值为40mA以内

环境指标

工作温度：-20℃～60℃

湿度：相对湿度5%～95%

外观指标

颜色：电脑白

长×宽×高：90mm×33mm×16.5mm

材料：塑料（外壳）

重量：40g

  H-485K通用级高性能壁挂式单端供电光隔 RS-232/485/422 双向转换器

特有接口自适应技术，无需开关设置，随意切换RS-485/RS-422接口

RS-232端采用独立外供电，RS-485/422端采用DC/DC隔离变换提供电

源，通信信号采用3000V高速光电隔离

预加重技术设计，通信距离长达3000米（9600bps以下）

接口具有1500W浪涌保护，15KV静电保护

RS-485/422接口形式采用RJ45、DB9及5位接线端子可任选

简介

H-485K采用单端供电实现光隔传输（3000V），是一款通用级高性能全光隔RS-232/485/422双向转换器。另外，H-485K还融合了“预加重”技术，从而有效的提高了通信传输距离（9600bps速率通信时能达到3000米）。

单端供电，光隔3000V

H-485K的RS-232端采用独立外部供电，其RS-485/422端采用DC/DC隔离变换提供电源，通信信号高速光耦隔离传输。这种设计能够提供3000V隔离，从而有效地避免了工程中由于共用电源带来的隔离失效，达到了真正“隔离”。

通讯指标

标准：EIA RS-232、RS-422、RS-485标准

RS-232信号：TX、RX、GND

RS-485信号：D+、D-、GND

RS-422信号：R+、R-、T+、T-、GND

工作方式：异步工作，点对点或多点，2线半双工，4线全双工

方向控制：采用数据流向自动控制技术（ADDC），自动判别和控制数据传输方向

波特率：300～115200bps，自动侦测串口信号速率

负载能力：支持32点轮询环境（可定制128点）

传输距离：RS-485/422端为3000米（9600bps），RS-232端建议不超过15米

接口保护：1500W浪涌保护、15KV静电保护

光电隔离：3000V

接口形式：RS-232端为DB9母头，RS-485/422端DB9公头、RJ45座或5位接线端子

电源指标

电源输入：9V电压输入

功耗：静态功耗120mA以内，动态功耗平均值为300mA以内

环境指标

工作温度：-20℃～60℃

储藏温度：-20℃～85℃

湿度：相对湿度5%～95%

外观指标

颜色：电脑白

长×宽×高：100mm×69mm×22mm

材料：铁外壳

重量：200
