采用工业电脑控制，WINDOWS XP操作系统，故障声光报警及菜单显示 .可直接导入CAD图纸或手动示教，可储存及离线编辑，也可在线编辑.专用钢制运动平台，确保运行平稳 4.X、Y、Z、U四轴均选用伺服马达驱动 运行精度0.02mm，可自动消除误差 配备3个喷胶阀：针式点胶阀、精细锥形喷胶阀、扇形喷胶阀.胶阀可360°旋转 针式点胶阀与精细锥形喷胶阀可倾斜35°. 胶阀自动清洗装置 轨道自动调幅装置 两套容器桶，可同时涂覆两种涂料.废气自动收集、过滤、排放装置 .配备SMEMA接口可与其它设备在线接驳 弧形外观设计，前门配有钢化玻璃视窗，操作维护十分方便拓展功能

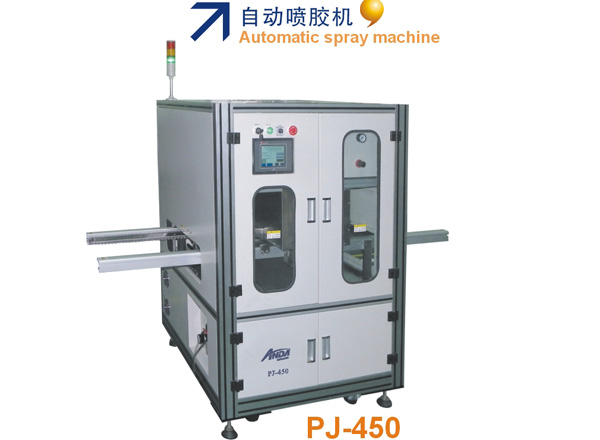

三防漆涂覆机 PJ-450

特点：
? 配备1个扇形喷胶阀，可自动升降
? 胶阀自动浸泡，防止堵塞
? 进、出口配备通讯插口，可与其他机器在线接驳
? 独立涂料容器桶
     可选用CCD视觉定位系统。
    可选用双涂料胶阀，实现两种涂料混合涂覆。
    可选用激光笔对位装置，方便示教时元件与胶 阀对位。
    可选用由软件控制流量、气压系统。
   可选用多个溶器桶及涂料管，方便多种涂料的涂覆。
  可选用UV光源检测装置，清晰看到涂覆效果。
   可选用双轨道系统。
   可选用自动翻版系统
? 设有废气收集、排放口
? PLC控制，触摸屏操作，故障声光报警及菜单显示
? 连续性表面喷涂，自动检测起始距离及涂覆宽度
? 步进马达往复式涂覆，可任意设置PCB板前后左右偏移量
? 专用铝合金轨道及不锈钢输送链条
轨道数量 2
调幅方式 自动
调幅速度 250mm/min
输送高度 900±20mm
输送速度 2-5m/min
传送方向 L→R （R→L选配）
PCB边缘空间 ≥3mm
传输马达功率 DC24V 60W
通讯端口 SMEMA接头
胶阀数量 2个
胶阀类型 针式胶阀、锥形喷胶阀、扇形喷胶阀（任选2个）
单次涂覆宽度 2～30mm
涂料容量 20L
排风量要求 15m3/min

外型尺寸 1220×1350×1650mm(L×W×H)
重量 600kg
控制 PC+运动卡
运行软件 Tf4sad2.0+ Windows
编程方式 示教+CAD导图
轴数 X、Y、Z
驱动 伺服马达+滚珠丝杆
最大移动速度 800mm/秒
涂覆工作范围 L450×W250mm×2套
元件最大高度 70mm
定位精度 0.02mm
重复精度 0.02mm
轨道数量 2
