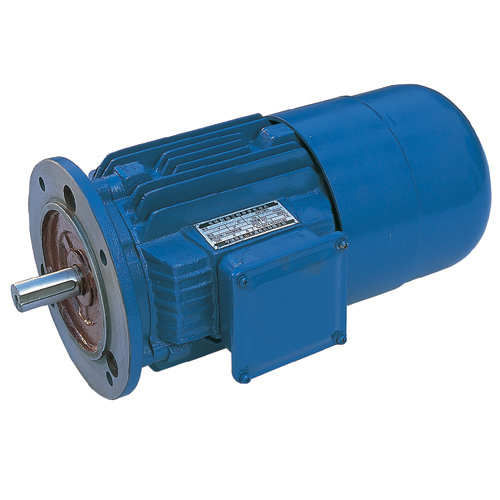

产品性能与特点: YEJ系列制动电动机是全封闭自扇冷式鼠笼型具有附加圆盘型直流制动器的三相异步电动机，它具有制动迅速、结构简单、可靠性高、通用性强等优点。此外制动器具有人工释放机构，被广泛应用于各种要求快速停止和准确定位的机械设备和传动装置中。原理与结构: YEJ系列制动电动机的直流圆盘制动器安装在电机非轴伸端的端盖上。当制动电动机接入电源，制动器也同时工作。由于电磁吸力作用，电磁铁吸引衔铁并压缩弹簧，制动盘于衔铁端盖脱开，电动机开始运转。当切断电源时，制动器电磁铁失去磁吸力，弹簧推动衔铁压紧制动盘，在摩擦力矩作用下，电动机立即停止对应于各型号的YEJ制动电动机，我厂也生产相应的YDEJ双速电动机。 制动器电源由电机接线盒内的整流器供给，3千瓦及以下为AC220V-DC99V，4千瓦以上为AC380V-DC170V

YEJ系列电磁制动三相异步电动机外形尺寸（H80～225mm）

图1  YEJ系列（B3）（见表4） 表4  机座带底脚，端盖上无凸缘的电机（B3） 机座号 （中心高） H 国际标准 （IEC） 电机号码 A B C D E F G GD K AA AB BB AC/2 AD HC HD L 2极 4、6、 8极 2极 4、6、 8极 2极 4、6、 8极 2极 4、6、 8极 2极 4、6、 8极 2极 4、6、 8极 2极 4、6、 8极 80 80-19 125 100 50 19 40 6 15.5 6 10 37 165 135 85 150 170 — 375 90S 90S24 140 100 56 24 50 8 20 7 10 37 180 150 90 155 190 — 400 90L 90L24 140 125 56 24 50 8 20 7 10 37 180 170 90 155 190 — 425 100L 100L28 160 140 63 28 60 8 24 7 12 42 205 185 105 180 — 245 465 112M 112M28 190 140 70 28 60 8 24 7 12 52 245 195 115 190 — 265 495 132S 132S38 216 140 89 38 80 10 33 8 12 57 280 210 135 210 — 315 570 132M 132M38 216 178 89 38 80 10 33 8 12 57 280 248 135 210 — 315 610 160M 160M42 254 210 108 42 110 12 37 8 15 63 330 275 165 255 — 385 715 160L 160L48 254 254 108 42 110 12 37 8 15 63 330 320 165 255 — 385 760 180M 180M48 279 241 121 48 110 14 42.5 9 15 73 355 332 180 285 — 430 745 180L 180L48 279 279 121 48 110 14 42.5 9 15 73 355 370 180 285 — 430 835 200L 200L55 318 305 133 55 110 16 49 10 19 73 395 378 200 310 — 475 900 225S   225M60 356 286 149   60   140 19 83   53   11 19 83 435 382 225 345 — 530   950 225M 225M55 225M60 356 311 149 55 60 110 140 19 83 49 53 10 11 19 83 435 407 225 345 — 530 945 975 图2   YEJ系列（B5）（见表5） 表5   机座不带底脚，端盖上带大于机座的凸缘电动机（B5）               （单位：mm） 机座号 M N P S D E F G GD AC AD L HB 2极 4、6、 8极 2极 4、6、 8极 2极 4、6、 8极 2极 4、6、 8极 2极 4、6、 8极 2极 4、6、 8极 80 165 130 200 4×ф12 19 40 6 15.5 6 170 150 370 — 90S 165 130 200 4×ф12 24 50 8 20 7 180 155 410 — 90L 165 130 200 4×ф12 24 50 8 20 7 180 155 425 — 100L 215 180 250 4×ф15 28 60 8 24 7 210 180 465 145 112M 215 180 250 4×ф15 28 60 8 24 7 230 190 495 160 132S 265 230 300 4×ф15 38 80 10 33 8 270 210 575 178 132M 265 230 300 4×ф15 38 80 10 33 8 270 210 615 178 160M 300 250 350 4×ф19 42 110 12 37 8 330 255 715 215 160L 300 250 350 4×ф19 42 110 12 37 8 330 255 760 215 180M 300 250 350 4×ф19 48 110 14 42.5 9 360 285 815 250 180L 300 250 350 4×ф19 48 110 14 42.5 9 360 285 865 250 200L 350 300 400 4×ф19 55 110 16 49 10 400 310 900 280 225S 400 350 450 8×ф19 — 60 — 140 — 18 — 53 — 11 450 345 950 298 225M 400 350 450 8×ф19 60 110 140 16 18 49 53 10 11 450 345 990 1050 298 图3  YEJ系列（B35）（见表6） 表6   机动性座带底脚，端盖上带大于机座的凸缘电动机（B35）     （单位：mm） 机座号 （中心高） H 国际标准（IEC）电机号码 A B C1 D E F G GD K 2极 4、6、 8极 2极 4、6、 8极 2极 4、6、 8极 28极 4、6、 8极 2极 4、6、 8极 2极 4、6、 8极 80 80-19F165 125 100 50 19 40 6 15．5 6 10 90S 90S24F165 140 100 56 24 50 8 20 7 10 90L 90L24F165 140 125 56 24 50 8 20 7 10 100L 100L28F215 160 140 63 28 60 8 24 7 12 112M 112M28F215 190 140 70 28 60 8 24 7 12 132S 132S38F265 216 140 89 38 80 10 33 8 12 132M 132M38F265 216 178 89 38 80 10 33 8 12 160M 160M42F300 254 210 108 42 110 12 37 8 15 160L 160L42F300 254 254 108 42 110 12 37 8 15 180M 180M48F300 279 241 121 48 110 14 42.5 9 15 180L 180L48F300 279 279 121 48 110 14 42.5 9 15 200L 200L55F350 318 305 133 55 110 16 49 10 19 225S   225M60F400 356 286 149   60   140 19 18   53   11 19 225M 225M55F400 225M60F400 356 311 149 55 60 110 140 19 18 49 53 10 11 19   机座号 M N P S AA AB BB AC AD HA HC HD L 2极 4、6、8极 80 165 130 200 4×ф12 37 165 135 165 150 13 170 — 375 90S 165 130 200 4×ф12 37 180 150 180 155 13 190 —  400 90L 165 130 200 4×ф12 37 180 170 180 155 13 190 — 425 100L 215 180 250 4×ф15 42 205 185 205 180 15 — 245 465 112M 215 180 250 4×ф15 52 245 195 230 190 17 — 265 490 132S 265 230 300 4×ф15 57 280 210 270 210 20 — 315 570 132M 265 230 300 4×ф15 57 280 248 270 210 20 — 315 610 160M 300 250 350 4×ф19 63 330 275 325 255 22 — 385 715 160L 300 250 , 350 4×ф19 63 330 320 325 255 22 — 385 760 180M 300 250 350 4×ф19 73 355 332 360 285 24 — 430 795 180L 300 250 350 4×ф19 73 355 370 360 285 24 — 430 835 200L 350 300 400 4×ф19 73 395 378 400 310 27 — 475 900 225S 400 350 450 8×ф19 83 435 382 450 345 27 — 530 — 950 225M 400 350 450 8×ф19 83 435 407 450 345 27 — 530 945 975
