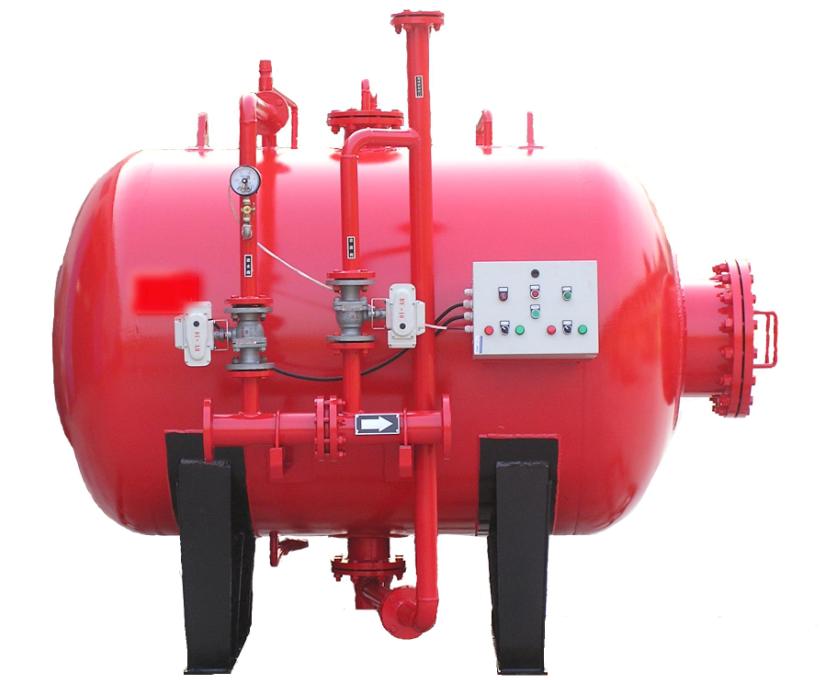

储罐压力式空气泡沫比例混合装置（隔膜型）

1. 工作原理
    PHYM系列压力式比例混合装置是由泡沫液储罐、胶囊、压力式比例混合器、安全阀、控制阀门及一些辅助零部件组成。当消防压力水流经该设备时，比例混合器将其按比例分流，其中一小部分水进入带胶囊的泡沫液储罐夹层，挤压胶囊，置换出的泡沫液与其余主管道的消防水混合为一定比例的泡沫混合液，并输给泡沫产生设备。
PHYM系列压力式比例混合装置适用于混合比为3%或6%的各类泡沫液，是油库储罐区、燃油发电厂、港口、码头、机场、石油化工等场所泡沫消防灭火系统工程的重要设备。
供水压力0.6～1.2MPa
系统试验压力强度试验1.5MPa
密封试验1.32MPa
储罐容积0.5～15m3
配用比例混合器PHY4～PHY200
比例混合器混和比3%或6%
进出口压力降≤0.15MPa
2.主要技术参数
我公司可提供储罐容积0.5～15m3，混合液流量4～200L/s的压力式比例混合装置。储罐与比例混合器根据灭火系统要求任意配用。
